MANDOS

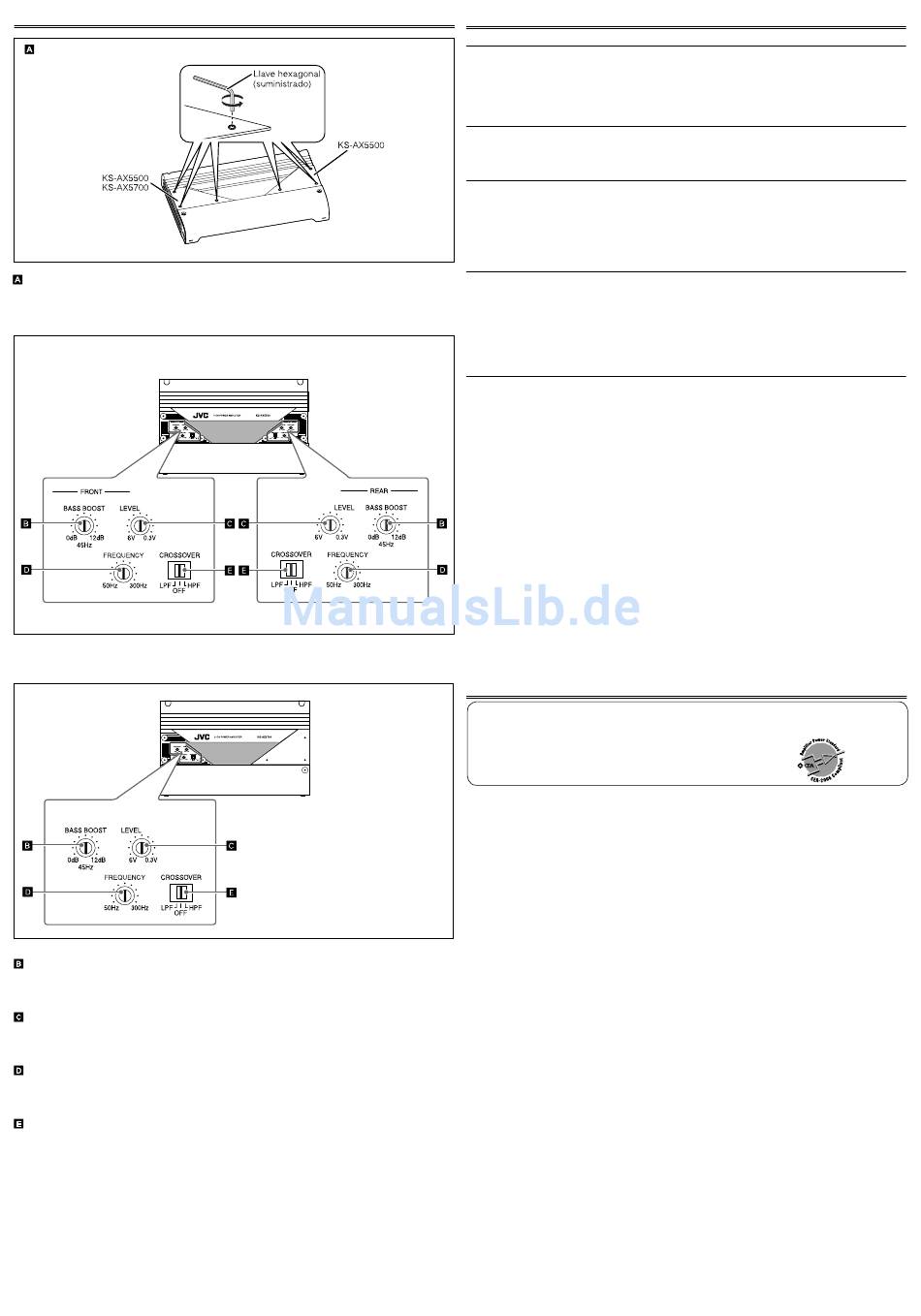

Cubierta del panel de control
Para operar los siguientes controles, quite los pernos con una llave hexagonal.
KS-AX5500
KS-AX5700
Controlador BASS BOOST (refuerzo de bajos)
Gírelo para reforzar la frecuencia de 45 Hz dentro de una gama de 0 dB a + 12 dB. Ajuste el
nivel mientras escucha el sonido. Este control ha sido preajustado en fábrica en el centro de
esta gama.
Controlador de nivel (LEVEL) de entrada
Este control permite ajustar el nivel de entrada cuando la unidad está conectada a otros
equipos fuente. Gírelo en el sentido de las agujas del reloj cuando el nivel de salida del
autoradio es bajo.
Controlador FREQUENCY (frecuencia)
Gírelo para poder ajustar el punto de corte de la frecuencia a través de fi ltro, dentro de una
gama de 50 Hz a 300 Hz. Ajuste el nivel mientras escucha el sonido. Este control ha sido
preajustado en fábrica en el centro de esta gama.
Conmutador del fi ltro divisor
OFF: Normalmente, ajústelo a esta posición. (Este conmutador ha sido preajustado en
fábrica a esta posición.)
LPF: Ajuste a esta posición cuando desee activar el conmutador LPF (fi ltro pasabajos).
Podrá utilizar los siguientes terminales para el sistema de subwoofer.
KS-AX5500: REAR SPEAKER OUTPUT
KS-AX5700: SPEAKER OUTPUT
HPF: Ajuste a esta posición cuando desee activar el conmutador HPF (fi ltro pasaaltos). Las
señales de baja frecuencia no se aplican a los altavoces izquierdo/derecho cuando
hay un subwoofer conectado.
LOCALIZACIÓN DE AVERÍAS
Por más detalles consulte a un concesionario JVC de accesorios de audio para el automóvil.
La lámpara POWER/PROTECTOR no se enciende.
• Compruebe que el fusible no esté quemado.
• Compruebe que el cable de masa esté fi rmemente conectado a una parte metálica del atomóvil.
• Asegúrese de que el equipo conectado a esta unidad tenga la alimentación conectada.
• Emplee un relé si su sistema usa demasiados amplifi cadores.
• Compruebe el voltaje de la batería (11 V a 16 V).
La lámpara POWER/PROTECTOR se enciende en rojo y/o la unidad se calienta anormalmente.
• Compruebe que el altavoz conectado sea de una impedancia adecuada.
• Confi rme si están cortocircuitados los conexionados del altavoz.
• Deje la unidad apagada durante algún tiempo para que se enfríe.
No se escucha sonido.
• Confi rme si la lámpara POWER/PROTECTOR se enciende en verde (consulte "FUENTE DE
ALIMENTACION" en la página 1).
• ¿Está la línea de conexión remota conectada correctamente?
• ¿Están los cordones de clavijas RCA conectados a los jacks INPUT?
• ¿El conector de entrada de altavoz procedente del receptor está conectado al terminal HIGH INPUT?
• ¿Está el amplifi cador conectado a tierra?
Se escucha ruido proveniente del alternador.
• Mantenga los cables de conexión de alimentación lejos de los cordones con clavija RCA.
• Mantenga los cordones con clavija RCA lejos de otros cables eléctricos en el automóvil.
• Compruebe que el conductor de masa esté fi rmemente conectado a una parte metálica del automóvil.
• Confi rme si los conductores negativos del altavoz están tocando el chasis del automóvil.
• Confi rme si el ruido proviene del receptor.
• Reemplace las clavijas o utilice clavijas con resistores de carga.
• Conecte un capacitor de paso entre los conmutadores auxiliares (bocina, ventilador, etc.).
Se escucha ruido al conectar un sintonizador de AM (OM/OL).
• Aleje el altavoz y los cables de alimentación del cable de la antena.

ESPECIFICACIONES

Salida de potencia
Relación señal a ruido
Máxima potencia de salida
Impedancia de carga
Respuesta de frecuencias
Sensibilidad/Impedancia de entrada
Distorsión
Requisitos de potencia
Sistema de puesta a tierra
Dimensiones (An/Al/Pr)
Peso (aprox.)
Accesorios suministrados
El diseño y las especifi caciones se encuentran sujetos a cambios sin previo aviso.
3
KS-AX5700: 200 W RMS x 2 canales a 4 Ω Y ≤ 1% THD + N
KS-AX5500: 100 W RMS x 4 canales a 4 Ω Y ≤ 1% THD + N
80 dBA (referencia: 1 W en 4 Ω)
KS-AX5700: 900 W
KS-AX5500: 800 W
4 Ω (tolerancia de 2 Ω a 8 Ω )
4 Ω (tolerancia de 4 Ω a 8 Ω ) (Modo en puente)
5 Hz a 50 000 Hz ( +0, –3 dB)
1 V/20 kΩ (0,3 V a 6 V, variable)
Inferior a 0,04% (a 1 kHz)
14,4 V CC (tolerancia de 11 V a 16 V)
Negativo a masa
400 mm × 264 mm × 63 mm
5,7 kg
Conector de entrada de altavoz × 2 (KS-AX5500)
× 1 (KS-AX5700)
Tornillo de montaje (φ 4,0 × 20 mm) × 4
Cubierta de terminales × 1
Perno hexagonal × 2
Llave hexagonal × 1
