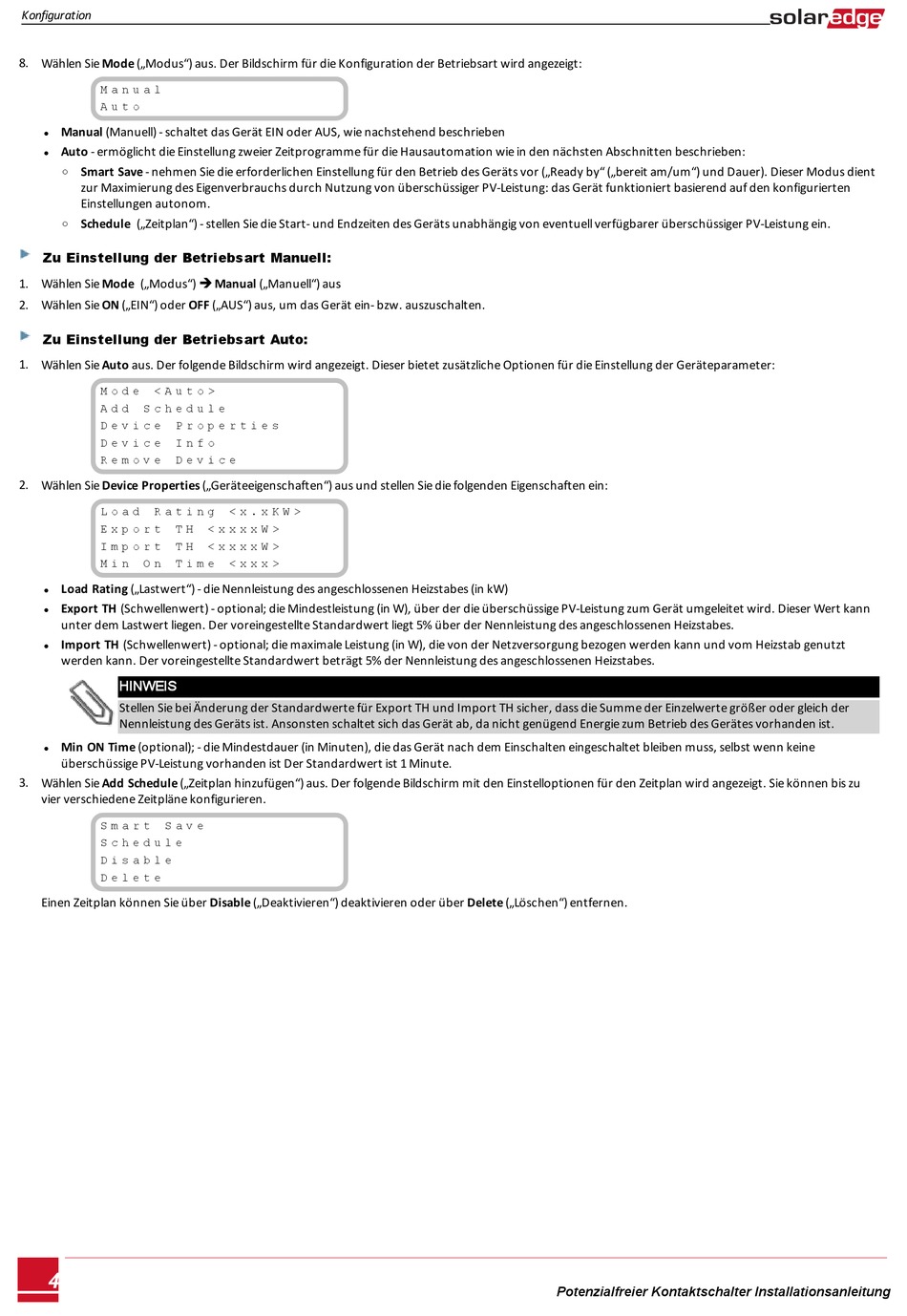

Solar Edge Control Dry Installationsanleitung Seite 4

Konfiguration
8. Wählen Sie Mode („Modus") aus. Der Bildschirm für die Konfiguration der Betriebsart wird angezeigt:
M a n u a l
A u t o
Manual (Manuell) - schaltet das Gerät EIN oder AUS, wie nachstehend beschrieben
l
Auto - ermöglicht die Einstellung zweier Zeitprogramme für die Hausautomation wie in den nächsten Abschnitten beschrieben:
l
Smart Save - nehmen Sie die erforderlichen Einstellung für den Betrieb des Geräts vor („Ready by" („bereit am/um") und Dauer). Dieser Modus dient
o
zur Maximierung des Eigenverbrauchs durch Nutzung von überschüssiger PV-Leistung: das Gerät funktioniert basierend auf den konfigurierten
Einstellungen autonom.
Schedule („Zeitplan") - stellen Sie die Start- und Endzeiten des Geräts unabhängig von eventuell verfügbarer überschüssiger PV-Leistung ein.
o
Zu Einstellung der Betriebsart Manuell:
1. Wählen Sie Mode („Modus") è Manual („Manuell") aus
2. Wählen Sie ON („EIN") oder OFF („AUS") aus, um das Gerät ein- bzw. auszuschalten.
Zu Einstellung der Betriebsart Auto:
1. Wählen Sie Auto aus. Der folgende Bildschirm wird angezeigt. Dieser bietet zusätzliche Optionen für die Einstellung der Geräteparameter:
M o d e < A u t o >
A d d S c h e d u l e
D e v i c e P r o p e r t i e s
D e v i c e I n f o
R e m o v e D e v i c e
2. Wählen Sie Device Properties („Geräteeigenschaften") aus und stellen Sie die folgenden Eigenschaften ein:
L o a d R a t i n g
E x p o r t T H
I m p o r t T H
M i n O n T i m e
Load Rating („Lastwert") - die Nennleistung des angeschlossenen Heizstabes (in kW)
l
Export TH (Schwellenwert) - optional; die Mindestleistung (in W), über der die überschüssige PV-Leistung zum Gerät umgeleitet wird. Dieser Wert kann
l
unter dem Lastwert liegen. Der voreingestellte Standardwert liegt 5% über der Nennleistung des angeschlossenen Heizstabes.
Import TH (Schwellenwert) - optional; die maximale Leistung (in W), die von der Netzversorgung bezogen werden kann und vom Heizstab genutzt
l
werden kann. Der voreingestellte Standardwert beträgt 5% der Nennleistung des angeschlossenen Heizstabes.
HINWEIS
Stellen Sie bei Änderung der Standardwerte für Export TH und Import TH sicher, dass die Summe der Einzelwerte größer oder gleich der
Nennleistung des Geräts ist. Ansonsten schaltet sich das Gerät ab, da nicht genügend Energie zum Betrieb des Gerätes vorhanden ist.
Min ON Time (optional); - die Mindestdauer (in Minuten), die das Gerät nach dem Einschalten eingeschaltet bleiben muss, selbst wenn keine
l
überschüssige PV-Leistung vorhanden ist Der Standardwert ist 1 Minute.
3. Wählen Sie Add Schedule („Zeitplan hinzufügen") aus. Der folgende Bildschirm mit den Einstelloptionen für den Zeitplan wird angezeigt. Sie können bis zu
vier verschiedene Zeitpläne konfigurieren.
S m a r t S a v e
S c h e d u l e
D i s a b l e
D e l e t e
Einen Zeitplan können Sie über Disable („Deaktivieren") deaktivieren oder über Delete („Löschen") entfernen.
4
< x . x K W >
< x x x x W >
< x x x x W >
< x x x >
Potenzialfreier Kontaktschalter Installationsanleitung
