Übersicht
Die Smart Energy Management-Lösungen von SolarEdge unterstützen Sie bei der Maximierung des Eigenverbrauchs Ihrer PV-Anlage. Eine hierfür verwendete
Methode ist die Kontrolle der Nutzung (des Verbrauchs) von Lasten mit Hausautomations-Produkten.
Die SolarEdge-Hausautomation leitet die Energie entsprechend vorkonfigurierter Zeitprogramme mittels der folgenden Modi zu einem Gerät (Last) um:
Schedule („Zeitplan") - Das Gerät schaltet sich zu den vom Benutzer für die Benutzerfreundlichkeit eingestellten Zeiten ein, unabhängig von d
l
verfügbaren PV-Leistung.w
Smart Save („Intelligente Sparfunktion") - Das Gerät (typischerweise ein Warmwasserspeicher oder eine Wasserpumpe) wird automatisch gesteuert, um den
l
Eigenverbrauch zu maximieren. Die Netzspannung wird nur verwendet, wenn die PV-Leistung nicht ausreicht, um die "Bereitschaftszeit" des Nutzers zu
erfüllen. Um zum Beispiel für 2 Stunden Wasser zu heizen und um 18:00 Uhr warmes Wasser zu haben, stellen Sie die Gesamtzeit auf 2 Stunden ein und
drücken Sie bis 18:00 Uhr. Der Warmwasserspeicher kann vor 16:00 Uhr arbeiten, wenn PV-Leistung vorhanden ist, aber auf jeden Fall ist es garantiert, dass es
heißes Wasser um 18:00 Uhr
Für Beispiele der Betriebsmodi des Geräts siehe Abbildung 2.
Sie können den Zeitplan jederzeit neu konfigurieren, und Geräte manuell ein- bzw. ausschalten.
Sie können die Hausautomations-Produkte lokal über den SolarEdge-Wechselrichter oder extern über die SolarEdge-Monitoring Plattform konfigurieren.

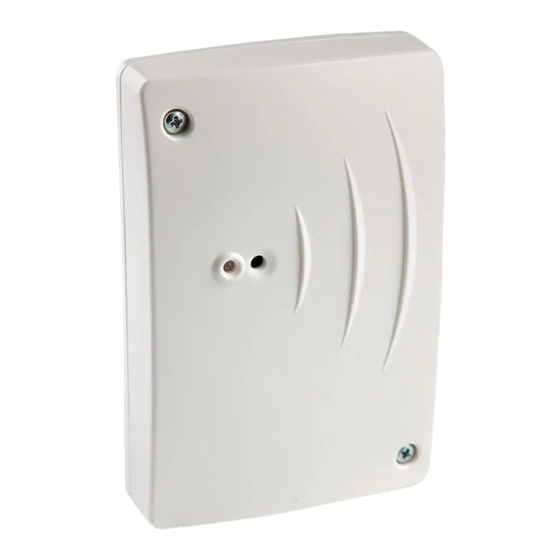

Das SolarEdge Potenzialfreier Kontaktschalter (als „das Gerät") bezeichnet ist ein drahtloses ZigBee-Lastenverwaltungsgerät. Es schaltet Lasten (bspw. eine
Wärmepumpe) entsprechend der Systemkonfiguration ein bzw. aus. Es kann als AC-Schalter oder als Steuersignal dienen, um anzuzeigen, wenn die PV-Anlage
überschüssige Energie erzeugt. Es unterstützt eine große Vielzahl an Spannungen bis zu 250 V und eine breiten Bereich an Eingangsleistungen von bis zu 13 A.
Die folgende Abbildung stellt ein typisches Beispiel für den Betrieb des Geräts im Smart-Save- und Schedule-Modus dar. Bitte beachten Sie, dass der Verbrauch
im Smart Save-Modus gesenkt ist, da die überschüssige Energie der PV-Anlage, die im Verlauf des Tages produziert wurde, genutzt wird.
Zur Aktivierung der Potenzialfreier Kontaktschalter-Funktionalität müssen die folgenden Hilfsgeräte installiert werden:
Hausautomations-ZigBee-Modul, im Wechselrichter installiert. Für Hinweise zur Installation der Komponenten siehe
l
http://www.solaredge.com/sites/default/files/se-device-control-zigbee-module-installation-guide.pdf.
SolarEdge Modbus-Zähler. Siehe
l
Potenzialfreier Kontaktschalter Installationsanleitung
gibt.w

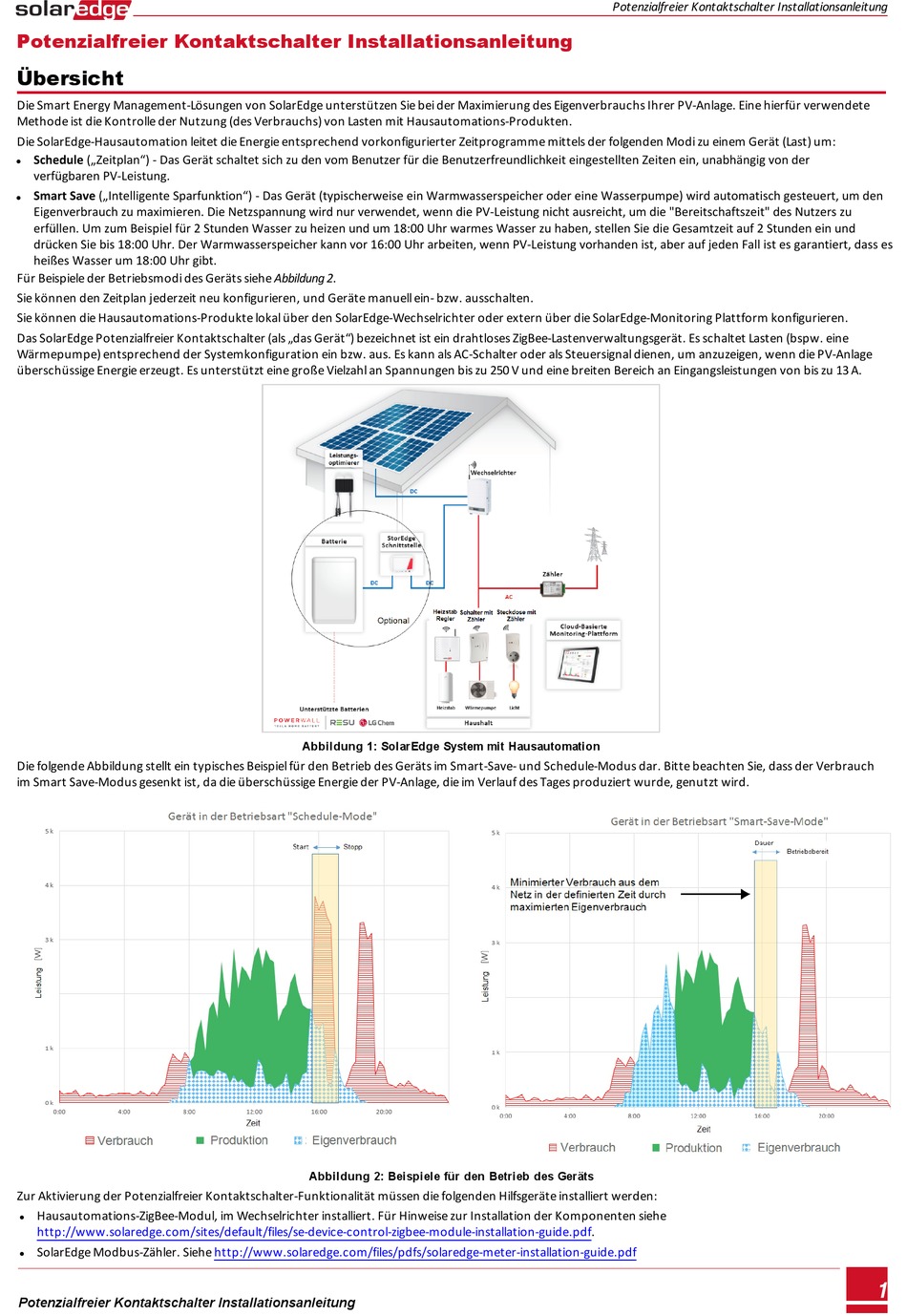

Abbildung 1: SolarEdge System mit Hausautomation
Abbildung 2: Beispiele für den Betrieb des Geräts
http://www.solaredge.com/files/pdfs/solaredge-meter-installation-guide.pdf
