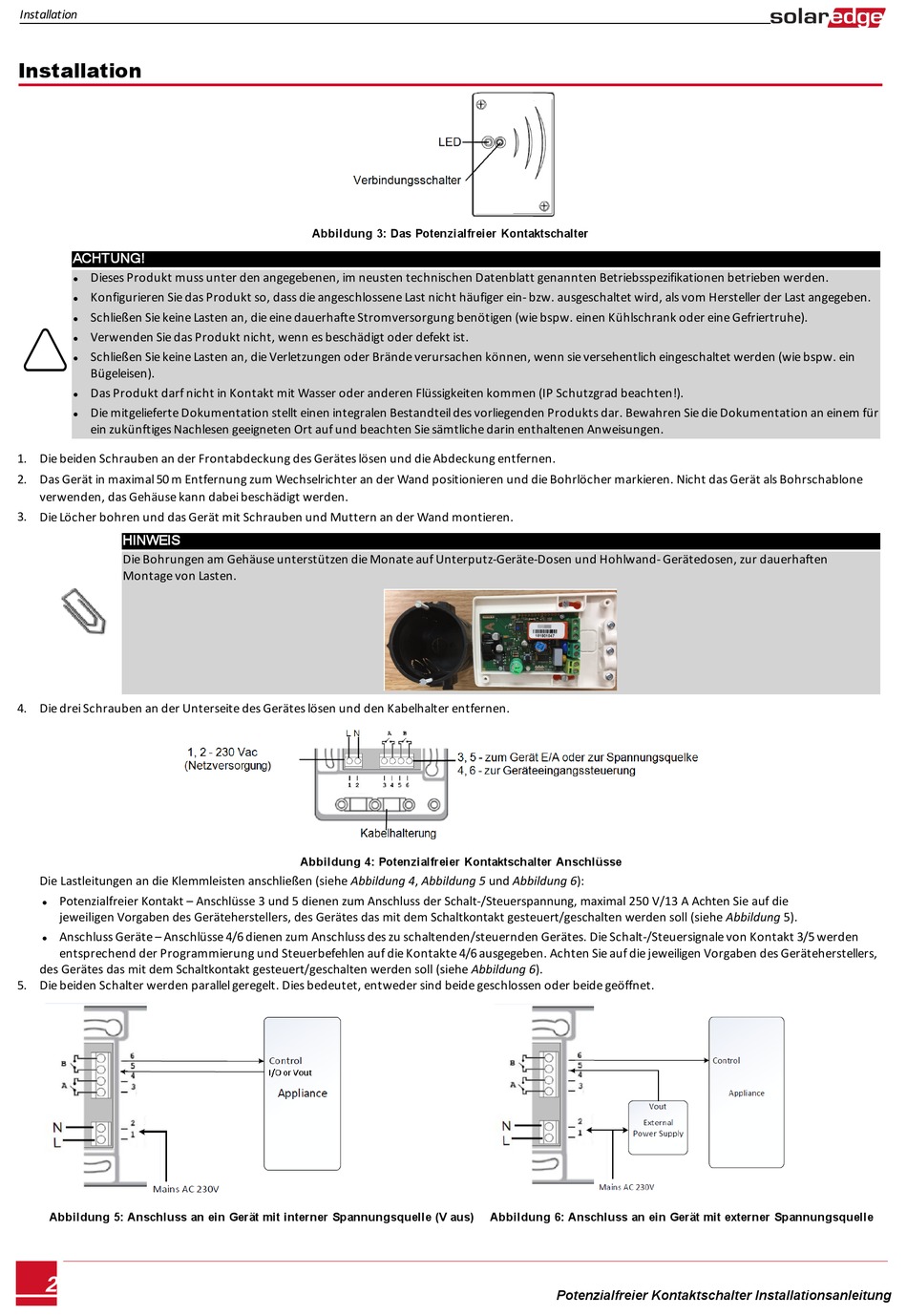

Installation - Solar Edge Control Dry Installationsanleitung

Installation

Installation
ACHTUNG!
Dieses Produkt muss unter den angegebenen, im neusten technischen Datenblatt genannten Betriebsspezifikationen betrieben werden.
l
Konfigurieren Sie das Produkt so, dass die angeschlossene Last nicht häufiger ein- bzw. ausgeschaltet wird, als vom Hersteller der Last angegeben.
l
Schließen Sie keine Lasten an, die eine dauerhafte Stromversorgung benötigen (wie bspw. einen Kühlschrank oder eine Gefriertruhe).
l
Verwenden Sie das Produkt nicht, wenn es beschädigt oder defekt ist.
l
Schließen Sie keine Lasten an, die Verletzungen oder Brände verursachen können, wenn sie versehentlich eingeschaltet werden (wie bspw. ein
l
Bügeleisen).
Das Produkt darf nicht in Kontakt mit Wasser oder anderen Flüssigkeiten kommen (IP Schutzgrad beachten!).
l
Die mitgelieferte Dokumentation stellt einen integralen Bestandteil des vorliegenden Produkts dar. Bewahren Sie die Dokumentation an einem für
l
ein zukünftiges Nachlesen geeigneten Ort auf und beachten Sie sämtliche darin enthaltenen Anweisungen.
1. Die beiden Schrauben an der Frontabdeckung des Gerätes lösen und die Abdeckung entfernen.
2. Das Gerät in maximal 50 m Entfernung zum Wechselrichter an der Wand positionieren und die Bohrlöcher markieren. Nicht das Gerät als Bohrschablone
verwenden, das Gehäuse kann dabei beschädigt werden.
3. Die Löcher bohren und das Gerät mit Schrauben und Muttern an der Wand montieren.
HINWEIS
Die Bohrungen am Gehäuse unterstützen die Monate auf Unterputz-Geräte-Dosen und Hohlwand- Gerätedosen, zur dauerhaften
Montage von Lasten.
4. Die drei Schrauben an der Unterseite des Gerätes lösen und den Kabelhalter entfernen.
Die Lastleitungen an die Klemmleisten anschließen (siehe Abbildung 4, Abbildung 5 und Abbildung
Potenzialfreier Kontakt – Anschlüsse 3 und 5 dienen zum Anschluss der Schalt-/Steuerspannung, maximal 250 V/13 A Achten Sie auf die
l
jeweiligen Vorgaben des Geräteherstellers, des Gerätes das mit dem Schaltkontakt gesteuert/geschalten werden soll (siehe Abbildung
Anschluss Geräte – Anschlüsse 4/6 dienen zum Anschluss des zu schaltenden/steuernden Gerätes. Die Schalt-/Steuersignale von Kontakt 3/5 werden
l
entsprechend der Programmierung und Steuerbefehlen auf die Kontakte 4/6 ausgegeben. Achten Sie auf die jeweiligen Vorgaben des Geräteherstellers,
des Gerätes das mit dem Schaltkontakt gesteuert/geschalten werden soll (siehe Abbildung
5. Die beiden Schalter werden parallel geregelt. Dies bedeutet, entweder sind beide geschlossen oder beide geöffnet.
Abbildung 5: Anschluss an ein Gerät mit interner Spannungsquelle (V aus)
2
Abbildung 3: Das Potenzialfreier Kontaktschalter
Abbildung 4: Potenzialfreier Kontaktschalter Anschlüsse
6):w
6).w
Abbildung 6: Anschluss an ein Gerät mit externer Spannungsquelle
Potenzialfreier Kontaktschalter Installationsanleitung
5).w
