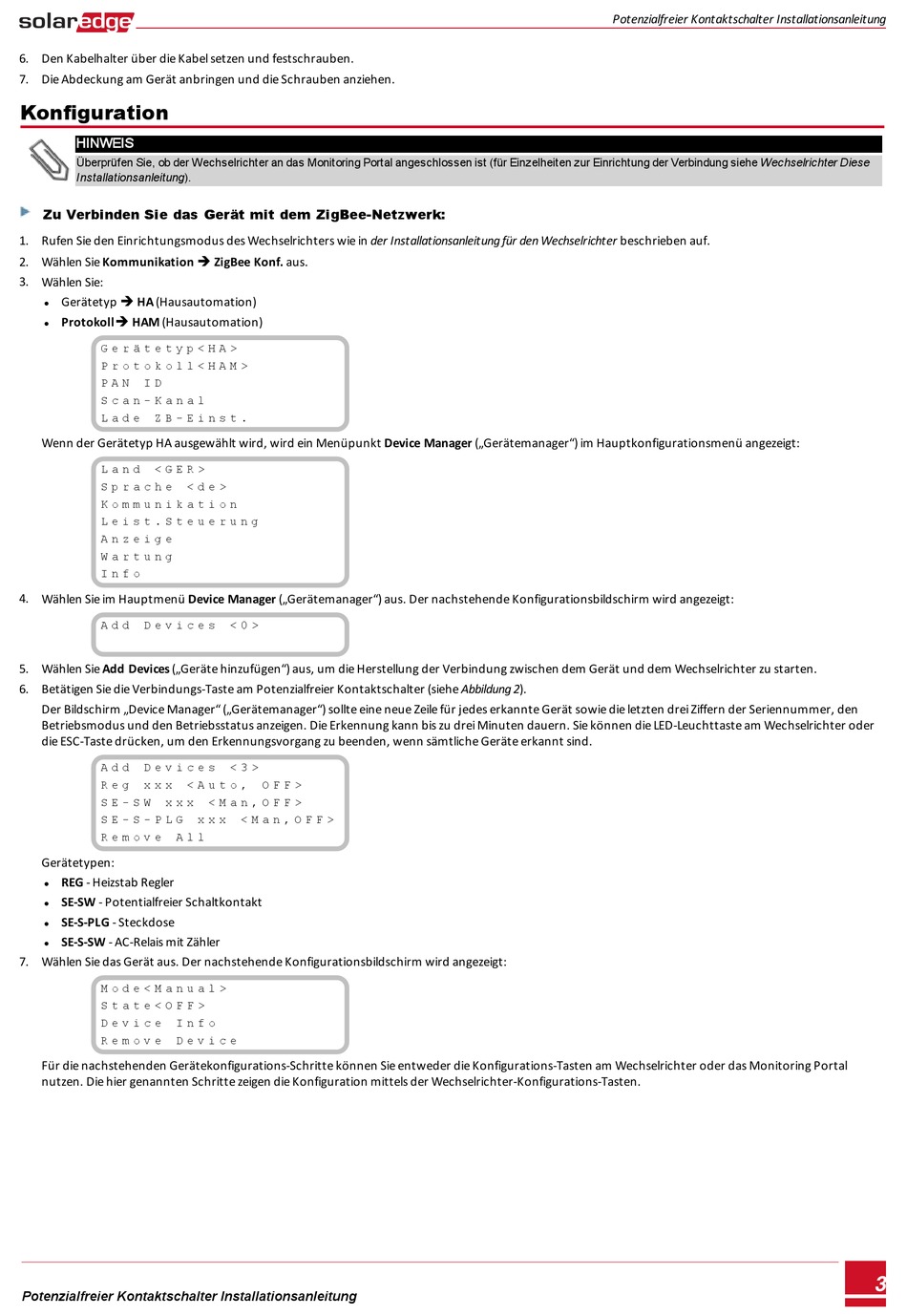

Solar Edge Control Dry Installationsanleitung Seite 3

6. Den Kabelhalter über die Kabel setzen und festschrauben.
7. Die Abdeckung am Gerät anbringen und die Schrauben anziehen.
Konfiguration
HINWEIS
Überprüfen Sie, ob der Wechselrichter an das Monitoring Portal angeschlossen ist (für Einzelheiten zur Einrichtung der Verbindung siehe Wechselrichter Diese
Installationsanleitung).
Zu Verbinden Sie das Gerät mit dem ZigBee-Netzwerk:
1. Rufen Sie den Einrichtungsmodus des Wechselrichters wie in der Installationsanleitung für den Wechselrichter beschrieben auf.
2. Wählen Sie Kommunikation è ZigBee Konf. aus.
3. Wählen Sie:
Gerätetyp è HA (Hausautomation)
l
Protokollè HAM (Hausautomation)
l
G e r ä t e t y p < H A >
P r o t o k o l l < H A M >
P A N I D
S c a n - K a n a l
L a d e Z B - E i n s t .
Wenn der Gerätetyp HA ausgewählt wird, wird ein Menüpunkt Device Manager („Gerätemanager") im Hauptkonfigurationsmenü angezeigt:
L a n d < G E R >
S p r a c h e < d e >
K o m m u n i k a t i o n
L e i s t . S t e u e r u n g
A n z e i g e
W a r t u n g
I n f o
4. Wählen Sie im Hauptmenü Device Manager („Gerätemanager") aus. Der nachstehende Konfigurationsbildschirm wird angezeigt:
A d d D e v i c e s
5. Wählen Sie Add Devices („Geräte hinzufügen") aus, um die Herstellung der Verbindung zwischen dem Gerät und dem Wechselrichter zu starten.
6. Betätigen Sie die Verbindungs-Taste am Potenzialfreier Kontaktschalter (siehe Abbildung 2).
Der Bildschirm „Device Manager" („Gerätemanager") sollte eine neue Zeile für jedes erkannte Gerät sowie die letzten drei Ziffern der Seriennummer, den
Betriebsmodus und den Betriebsstatus anzeigen. Die Erkennung kann bis zu drei Minuten dauern. Sie können die LED-Leuchttaste am Wechselrichter oder
die ESC-Taste drücken, um den Erkennungsvorgang zu beenden, wenn sämtliche Geräte erkannt sind.
A d d D e v i c e s
R e g x x x < A u t o ,
S E - S W x x x
S E - S - P L G
R e m o v e A l l
Gerätetypen:
REG - Heizstab Regler
l
SE-SW - Potentialfreier Schaltkontakt
l
SE-S-PLG - Steckdose
l
SE-S-SW - AC-Relais mit Zähler
l
7. Wählen Sie das Gerät aus. Der nachstehende Konfigurationsbildschirm wird angezeigt:
M o d e < M a n u a l >
S t a t e < O F F >
D e v i c e I n f o
R e m o v e D e v i c e
Für die nachstehenden Gerätekonfigurations-Schritte können Sie entweder die Konfigurations-Tasten am Wechselrichter oder das Monitoring Portal
nutzen. Die hier genannten Schritte zeigen die Konfiguration mittels der Wechselrichter-Konfigurations-Tasten.
Potenzialfreier Kontaktschalter Installationsanleitung
< 0 >
< 3 >
O F F >
< M a n , O F F >
x x x < M a n , O F F >
