ABACUS electronics
Bahnhofstr. 39 a
D-26954 Nordenham
( +49 4731 5088
Fax +49 4731 5080
Bedienungsanleitung
®
ABACUS
Linetreiber
LD2-05 - Linetreiber fix
LD2-05 vari - Linetreiber variabel
LD2-05/PVV2-Phonolinetreiber
®
ABACUS
Linetreiber – drei Versionen
info@abacus-electronics.de
www.ABACUS-electronics.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ABACUS LD2-05 var
Inhaltszusammenfassung für ABACUS LD2-05 var

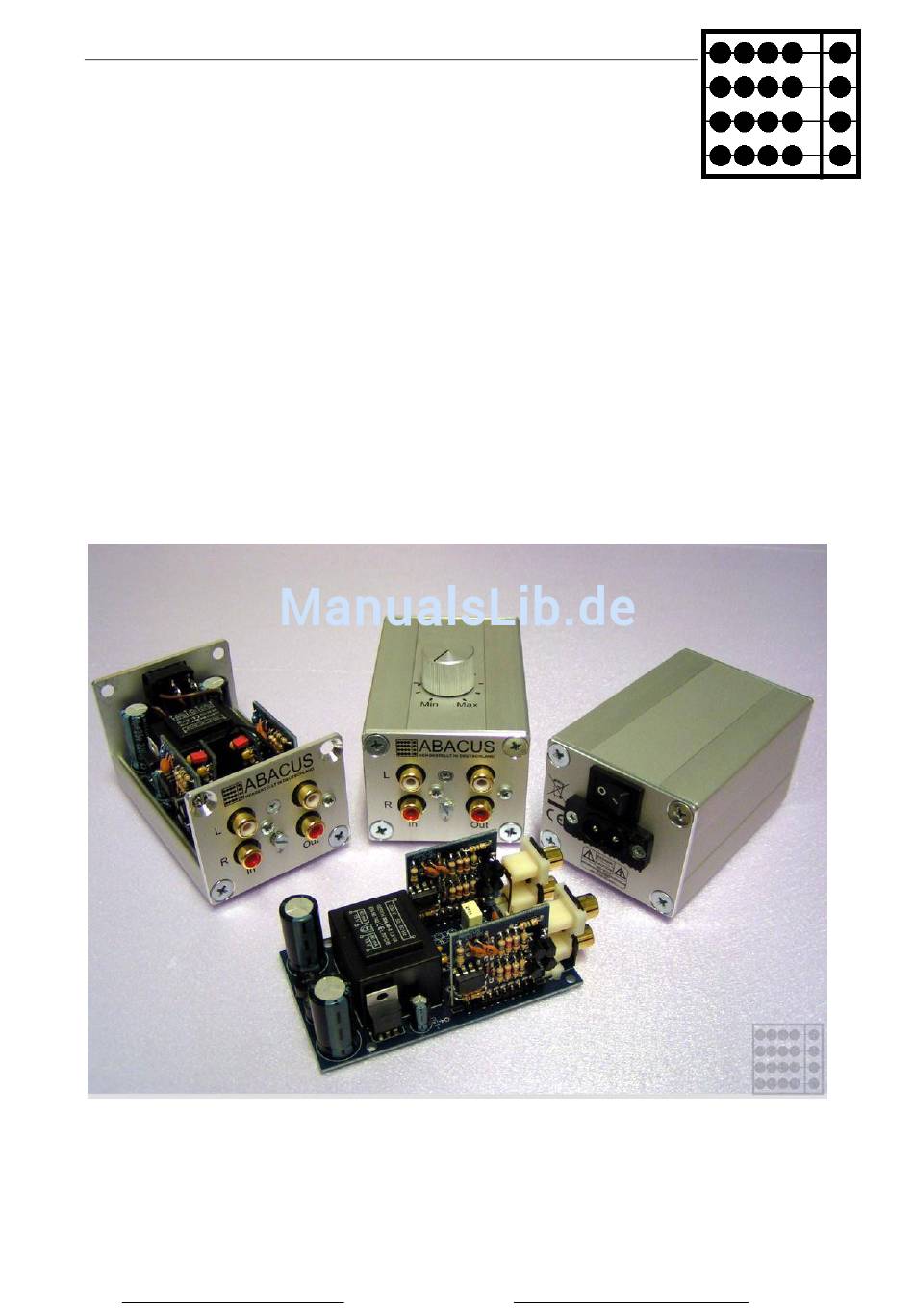

- Seite 1 ABACUS electronics Bahnhofstr. 39 a D-26954 Nordenham ( +49 4731 5088 Fax +49 4731 5080 Bedienungsanleitung ® ABACUS Linetreiber LD2-05 - Linetreiber fix LD2-05 vari - Linetreiber variabel LD2-05/PVV2-Phonolinetreiber ® ABACUS Linetreiber – drei Versionen info@abacus-electronics.de www.ABACUS-electronics.de...
-
Seite 2: Inhaltsverzeichnis
® Bedienungsanleitung ABACUS Linetreiber Inhalt Inhalt ............................2 Sicherheitshinweise ......................2 Einführung ........................4 Der ABACUS-Linetreiber im Überblick ................5 Die Front ........................5 Die Rückwand......................5 Auspacken ........................6 Anschluss ........................6 LD2-05 fix und LD2-05 variabel................6 Phonolinetreiber LD2-05/PVV ..................6 Inbetriebnahme .......................7 Betrieb ..........................7 LD2-05 fix ........................7 LD2-05 variabel (Alps) .....................7... - Seite 3 ® Bedienungsanleitung ABACUS Linetreiber Achtung Um eine Gefährdung durch Feuer bzw. Stromschlag auszuschließen, darf dieses Gerät weder Regen oder Feuchtigkeit ausgesetzt werden noch sollten Spritzwasser oder tropfende Flüssigkeiten in das Gerät gelangen können. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z.B. Vasen, auf das Gerät.
-
Seite 4: Einführung
Kapazität, Induktivität und Widerstand im Folgegeräteeingang und ð Störeinstrahlung. All diese Einflüsse regelt der ABACUS-Linetreiber restlos aus. Kabelart und -länge und Eigenschaften des Folgegeräteeingangs spielen keine Rolle - das Signal am Ausgang des Linetreibers bleibt zwingend identisch mit dem am Eingang und ist nicht zu beeinflussen. -
Seite 5: Der Abacus-Linetreiber Im Überblick
® Bedienungsanleitung ABACUS Linetreiber 3. Der ABACUS-Linetreiber im Überblick 3.1 Die Front ① Line-Eingang Cinch ② Line-Ausgang Cinch ③ Erdungsschraube ④ Lautstärkeeinsteller (nur bei Linetreiber LD2-05 variabel) 3.2 Die Rückwand ⑤ Netzschalter ⑥ Netzeingang (Kleingerätestecker) -
Seite 6: Auspacken
® Bedienungsanleitung ABACUS Linetreiber 4. Auspacken Packen Sie Ihren ABACUS-Linetreiber sorgfältig aus und bewahren Sie die Verpackung möglichst für eventuelle spätere Transporte auf. Insgesamt sollte folgendes im Lieferumfang enthalten sein: Diese Anleitung ABACUS-Linetreiber in entsprechender Ausführung Kleingerätenetzkabel 1,2m Bei den Ausführungen „Linetreiber fix“ und „Linetreiber variabel“ zusätzlich... -
Seite 7: Inbetriebnahme
Pegel verschiedener Programmquellen möglich. Direkt am Lineausgang funktioniert der variable Linetreiber als Linearvorverstärker. 7.3 ABACUS LD2-05/PVV2 Der ABACUS LD2-05/PVV2 vereinigt drei Funktionen: 1. Phono-Entzerrung – regelt die aufnahmeseitige Signalaufbereitung nach RIAA aus. 2. Vorverstärker – verstärkt das Phonosignal eines MM-Tonabnehmersystems oder sehr hochpegeligen MC-Systems auf Line-Niveau. -
Seite 8: Technische Daten (Circa, Ohne Gewähr)
Verstärkung Version „variabel“ 0-5fach Verstärkung Version „fix“ Frequenzgang: 3-90.000Hz (-3dB) Eingangsimpedanz: 47kΩ Eingangspegel, max: 30Vss Maße Gehäuse (B x T x H): 60×95×50mm Maße über alles (B x T x H): 60×105,5×53,5mm Gewicht (Stück): 0,4kg EAR-Registriernummer für ABACUS-Produkte: WEEE-Reg.-Nr. DE 75488350...
