Bedienungsanleitung (vorläufig)
Desktop-Vorverstärker, optional mit
Widerstandsleiterpotentiometer

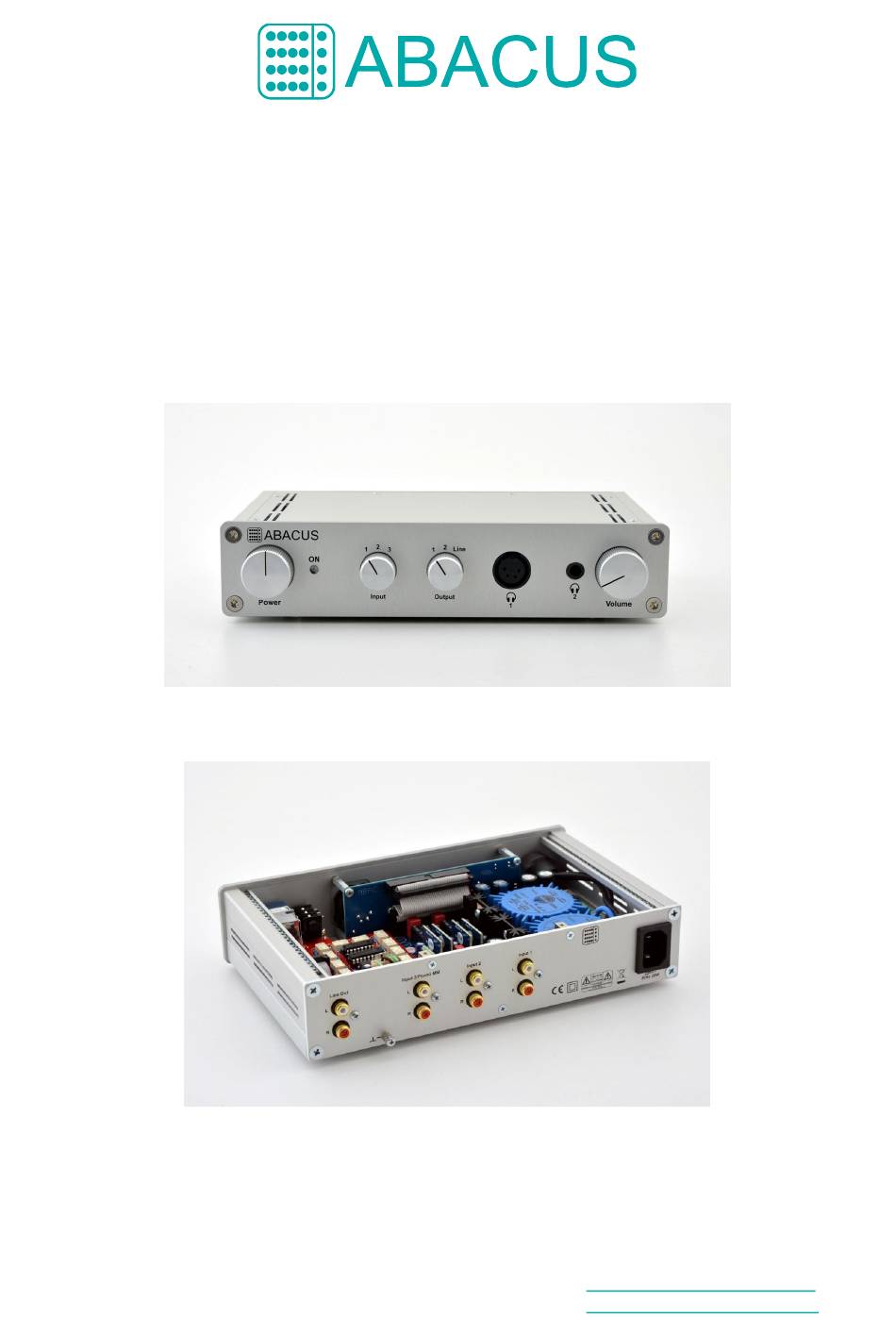

Cuffino – Rückseite, Anschlüsse, Innenleben (mit Widerstandsleiterpotentiometer)
Bahnhofstraße 39a
D-26954 Nordenham
®
ABACUS
Kopfhörerverstärker und
Cuffino – Vorderseite
Tel.: +49 (0) 4731 5088
Fax: +49 (0) 4731 5080
Cuffino
www.abacus-electronics.de
info@abacus-electronics.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ABACUS Cuffino
Inhaltszusammenfassung für ABACUS Cuffino
- Seite 1 Bedienungsanleitung (vorläufig) ® ABACUS Cuffino Kopfhörerverstärker und Desktop-Vorverstärker, optional mit Widerstandsleiterpotentiometer Cuffino – Vorderseite Cuffino – Rückseite, Anschlüsse, Innenleben (mit Widerstandsleiterpotentiometer) Bahnhofstraße 39a Tel.: +49 (0) 4731 5088 www.abacus-electronics.de D-26954 Nordenham Fax: +49 (0) 4731 5080 info@abacus-electronics.de...
-
Seite 2: Inhaltsverzeichnis
Rückwertiger Line-Ausgang ..................8 Anschluss Stromversorgung ................... 8 Inbetriebnahme und Betrieb ................... 8 Technische Daten (circa, ohne Gewähr) ..............9 Sonstige Hinweise ...................... 9 11.1 EAR-Registriernummer für ABACUS-Produkte: ............9 11.2 Registrierungsnummer für die Verpackung von ABACUS-Produkten: ..... 9 CE-Konformitätserklärung ..................10... -
Seite 3: Sicherheitshinweise
Bedienungsanleitung ABACUS Cuffino 1. Sicherheitshinweise Vorsicht Die mit dem Symbol gekennzeichneten Anschlüsse führen so viel Spannung, dass die Gefahr eines Stromschlages besteht. Verwenden Sie nur hochwertige, im Handel erhältliche Stromversorgungs- und Audiokabel. Alle anderen Installationen oder Modifikationen sollten nur von qualifiziertem Fachpersonal durchgeführt werden. -
Seite 4: Einführung
Kontakt während und unmittelbar nach dem Betrieb. 2. Einführung Herzlichen Glückwunsch zum Kauf Ihres ABACUS Cuffino. ABACUS Verstärker führen Lautsprecher wie an der Stange. Lautsprecher ertönen in neuer Qualität. Eine besondere Schaltungstechnik verbindet die Vorzüge der Transistortechnik und der Röhrentechnik. -
Seite 5: Der Abacus Cuffino Im Überblick
Bedienungsanleitung ABACUS Cuffino 3. Der ABACUS Cuffino im Überblick Die Front Netzschalter: „Aus“ bedeutet kein Stromverbrauch Betriebsanzeige-LED: Blau = An Input-Drehschalter: Wählt zwischen den Eingängen 1, 2 und 3 Output-Drehschalter: Wählt zwischen Kopfhöreranschluss 1 und 2 und dem hinteren Line-Output Kopfhörerausgang 1: Symmetrisch, 4-Pol-XLR, 1=L+, 2=L-, 3=R+, 4=R-... -
Seite 6: Auspacken
Bedienungsanleitung ABACUS Cuffino 4. Auspacken Packen Sie Ihren Cuffino sorgfältig aus und bewahren Sie die Verpackung möglichst für eventuelle spätere Transporte auf. Insgesamt sollte folgendes im Lieferumfang enthalten sein: Diese Anleitung ABACUS Cuffino Kaltgerätenetzkabel Eventuelle Schäden oder Mängel melden Sie bitte sofort Ihrem ABACUS-Partner! 5. -
Seite 7: Eingang 3 - Jumper-Konfiguration
Lastunabhängigkeit Kopfhörer extrem kontrolliert antreiben und Klangeinflüsse durch Kabel minimieren können. Außerdem ist der Betrieb mehrerer „Lasten“, also Kopfhörer oder Folgegeräte mittels Adapter kein Problem. Alle Ausgänge des Cuffino sind in der Lautstärke regelbar, in Abhängigkeit vom Volume- Regler (7). Kopfhörerausgang 1 (symmetrisch) Am Ausgang 1 (5) können Kopfhörer vollsymmetrisch betrieben... -
Seite 8: Kopfhörerausgang 2 (Asymmetrisch)
Stellung Drehschalters (4) aktiviert werden. Rückwertiger Line-Ausgang Auf der Rückseite des Cuffino befindet sich der Line-Ausgang (8). Dort können Aktivlautsprecher, Endverstärker oder andere Audio-Folgegeräte angeschlossen werden. Dank der Linetreiber-Ausgangsmodule ist der Line-Ausgang ein besonders hochwertiger Vorverstärkerausgang. An ihm können mittels Adapter auch mehrere Folgegeräte parallel, sowie lange Audiokabel betrieben werden. -
Seite 9: Technische Daten (Circa, Ohne Gewähr)
Maße über alles (B x T x H): 255×175×58,5mm Packmaß (B x T x H): ca. 280×350×100mm Gewicht (Stück): Versandgewicht (Stück): Garantie: 3 Jahre Sonstige Hinweise 11.1 EAR-Registriernummer für ABACUS-Produkte: WEEE-Reg.-Nr. DE 75488350 11.2 Registrierungsnummer für die Verpackung von ABACUS-Produkten: LUCID-Reg.-Nr. DE3437214470901... -
Seite 10: Ce-Konformitätserklärung
Bedienungsanleitung ABACUS Cuffino CE-Konformitätserklärung...
