Zodiac Z200 Installations- Und Gebrauchsanweisung Seite 2

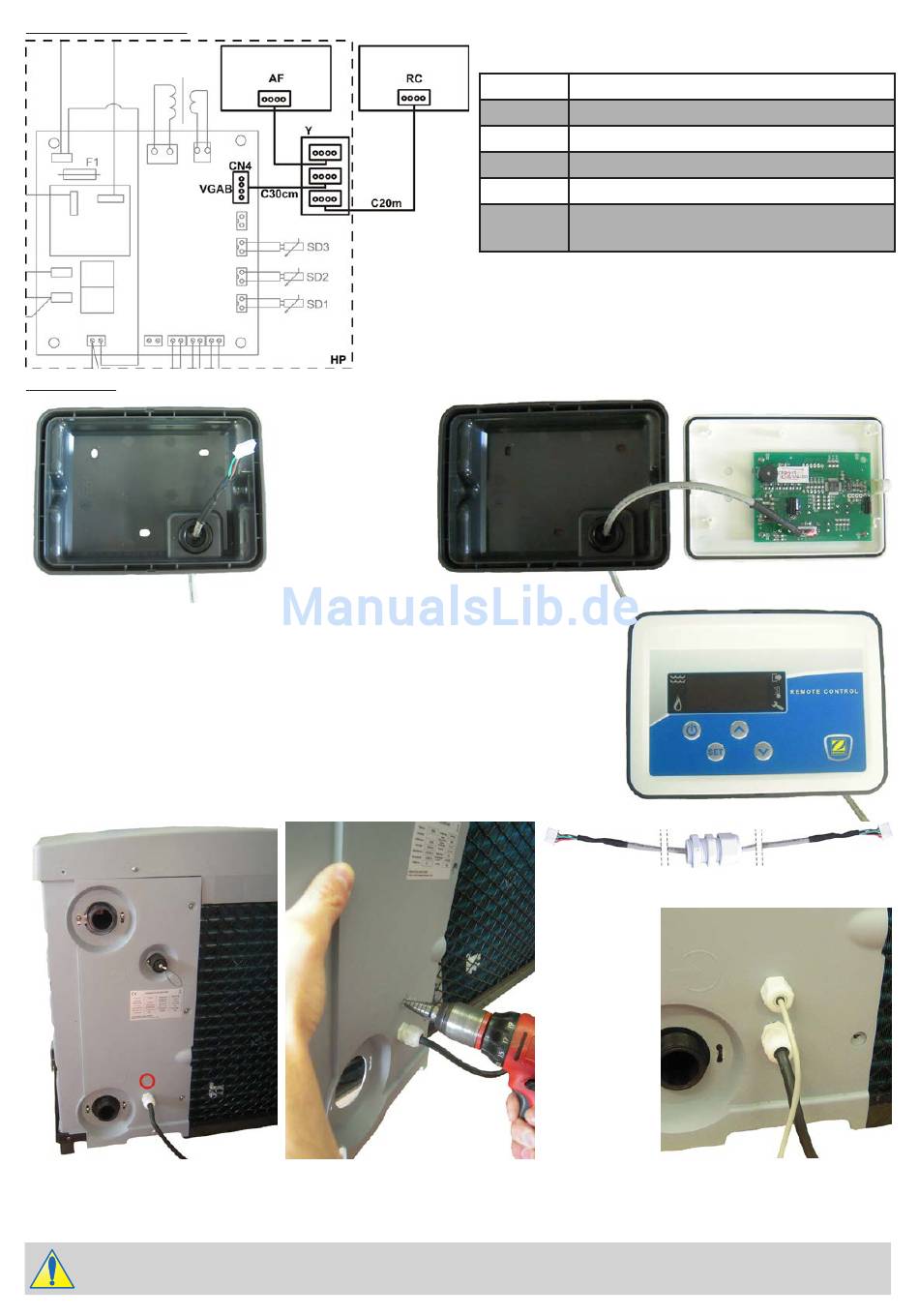

Anschlussschaltplan
Installation
1) Öffnen Sie die Fernbedienung.
2) Führen Sie ein Ende des Kabels von 20 m in die Kabeltülle ein.
3) Befestigen Sie den hinteren Teil der Fernbedienung mit Schrauben (nicht
mitgeliefert) an einer Wand. Dafür sind Löcher vorgesehen. Planen Sie genügend
Raum an den Seiten ein, um zu den seitlichen Schließschrauben des Gehäuses
gelangen zu können.
4) Schließen Sie das Kabel an der Karte der Fernbedienung an.
5) Schließen Sie die Fernbedienung.
6) Bei spannungsfreiem Gerät öffnen Sie das Technikfach der Wärmepumpe.
7) Entfernen Sie die hintere Abdeckung und bohren Sie ein Loch mit Ø 20 mm an der markierten Stelle über der Kabeldichtung
für das Stromkabel.
8) Schrauben Sie die Kabeldichtung in das Loch (achten Sie auf die Richtung der Kabeldichtung, damit sich die Kabellänge
außerhalb der Wärmepumpe befindet).
Das Kabel von 20 Metern muss in einem Mantel (ICTA oder IRL) von mindestens Ø 20 mm geführt werden.
Schützen Sie den Steckverbinder beim Einführen in den Mantel.
2
AF Digitale Anzeige
RC Fernbedienung
Y Verteiler
C30cm Kabel 30 cm
C20m Kabel 20 m
Mit der
HP
Wärmepumpe
zur Wärmepumpe
Fernbedienung kompatible
zur Fernbedienung
H0469800.A - DE - 2014-04
