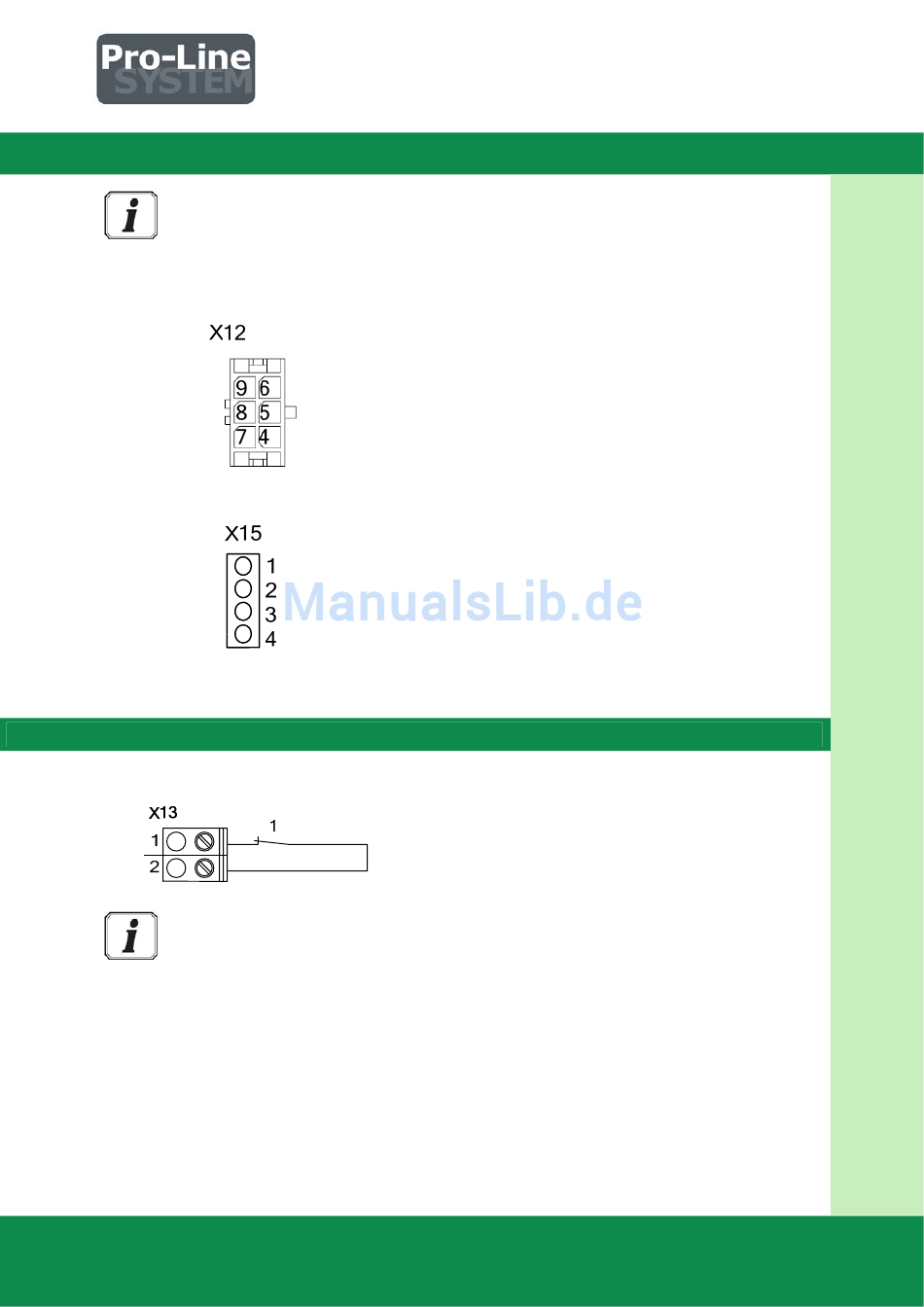

5. 4 Anschluss Endschalter
Die Art der verwendeten Endschalter hängt von der Montage der Steuerung ab. Bei
einer Montage der CS 100 im oder direkt am Antrieb, kommt der Endschalter AWG
ECO zum Einsatz. Wird die Steuerung im externen Gehäuse montiert, so ist der
Endschalter AWG Standard notwendig.
a) Elektronische Endschalter AWG STANDARD - CS 100 extern
b) Elektronische Endschalter AWG ECO - CS 100 am/im Antrieb
5. 5 Anschluss Sicherheitsgeräte
Nothalt
Sicherheitselemente die direkt in den Steuerablauf eingreifen werden in Reihe zu
den Sicherheitsschaltern an der Klemme X13 angeschlossen.
Wird kein Nothalt angeschlossen, so muss der Eingang gebrückt werden.
Seite 8 von 16 – CS 100 / Rev. 05
4 SK Eingang
5 RS 485 B
6 GND
7 RS 485 A
8 SK Ausgang
9 +12V DC
1 5V DC
2 Signal 1
3 Signal 2
4 GND
1: Nothalt
oder externe Fangvorrichtung
oder Sicherheitskreis Tor
