pro-line CS100 Bedienungsanleitung Seite 5

D

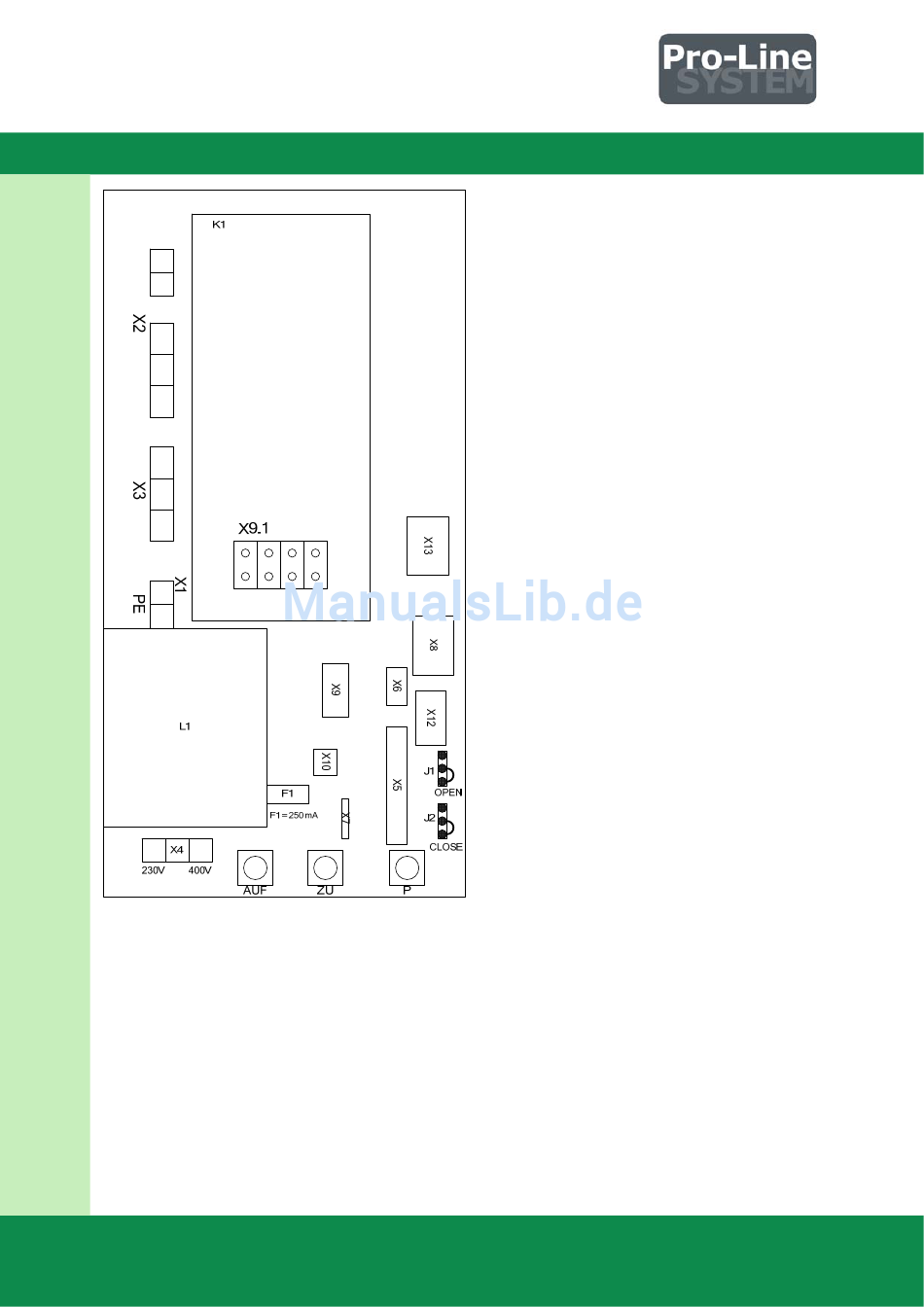

4.2 Grundplatine CS 100
Erklärung:
X1: Klemmleiste PE
X2: Klemmleiste Motor
X3: Klemmleiste Netzanschluss
X4: Klemmleiste Netzauswahl
X5/X6: Klemmleiste Steckkarte
X7: Steckleiste Funk
X8: Klemmleiste AWG Standard
X9: Steckleiste für Deckeltaster
CS
X9.1: Klemmleiste für externen
Taster
X10: Steckleiste für zweiten Ab-
schaltweg
X12: Stecker CSI Taster
X13: Klemmleiste Notaus
J1: Jumper Wahl Betriebsmodus
AUF
J2: Jumper Wahl Betriebsmodus
ZU
K1: Wendeschütz
L1: Trafo
F1: Sicherung 250mA
CS 100 / Rev. 05 - Seite 5 von 16
