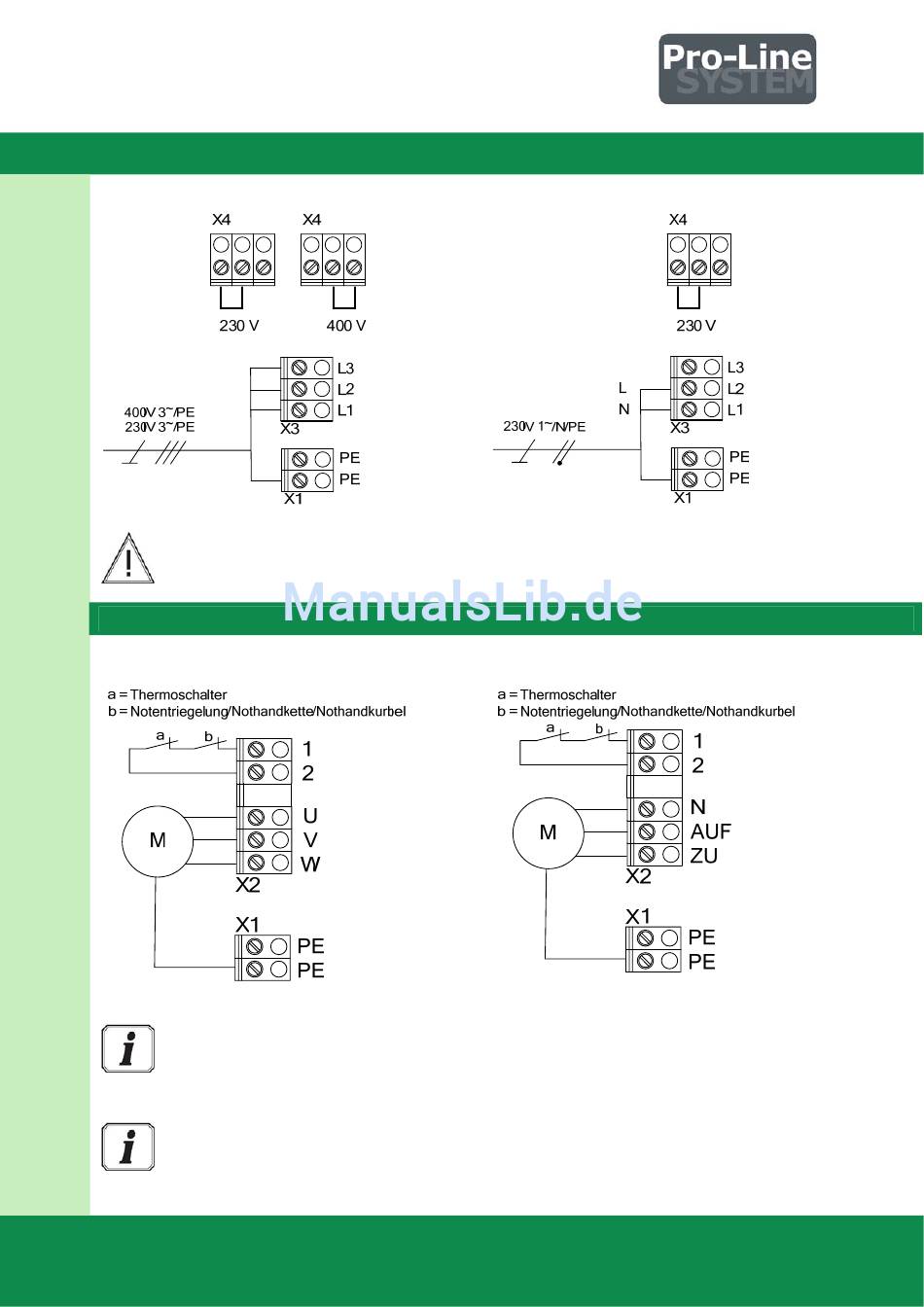

5.2 Inbetriebnahme Netzanschluss
3 Phasen Antrieb
Ein falsches Einlegen der Brücke in X4 kann zur Zerstörung der Steuerung führen!
5.3

Anschluss Antrieb

3 Phasen Antrieb
Drehrichtungsänderung: nach dem Anschluss des Antriebs muss mit den Tasten
AUF und ZU, die Drehrichtung überprüft werden.
Entspricht die Laufrichtung nicht der Pfeilrichtung der gedrückten Tasten, müssen
die Klemmen an den Anschlüssen U und V (bzw. AUF/ZU) getauscht werden.
Eine Sondermontage des Antriebs muss in der Steuerung programmiert werden. (8)
Sicherheitsschalter Antrieb: Bei Verwendung des elektronischen Endschalters
AWG Standard, werden die Sicherheitsschalter des Antriebs über den Stecker des
AWG mitgeführt, daher muss eine Brücke in X2:1/2 eingelegt werden.
1 Phasen Antrieb
1 Phasen Antrieb
CS 100 / Rev. 05 - Seite 7 von 16
