Kapitel 3
3.1 Sensorkabel anschließen
Installation
Die Installation dieses Systems muss von qualifiziertem Fachpersonal unter Einhaltung aller lokal
gültigen Sicherheitsvorschriften ausgeführt werden.
Falls der Sensor nicht komplett eintaucht, soll bei hoher Umgebungstemperatur und starker
Sonneneinstrahlung ein Sonnenschutz zum Schutz vor thermischen und UV-Belastungen
verwendet werden.
Verlegen Sie Kabel und Schläuche stets stolperfrei und ohne Knick.
Vor dem Einschalten der Spannungsversorgung unbedingt die Hinweise in der Betriebsanleitung
des Controllers beachten!
1. Stecken Sie die verpolungssichere Buchse des Anschlusskabels auf den Stecker des
Sensors (8-poliger Stecker)
2. Schieben Sie die Sicherheitshülse auf den Stecker (Schritt 2).
3. Schrauben Sie die Sicherheitshülse handfest an (Schritt 3).

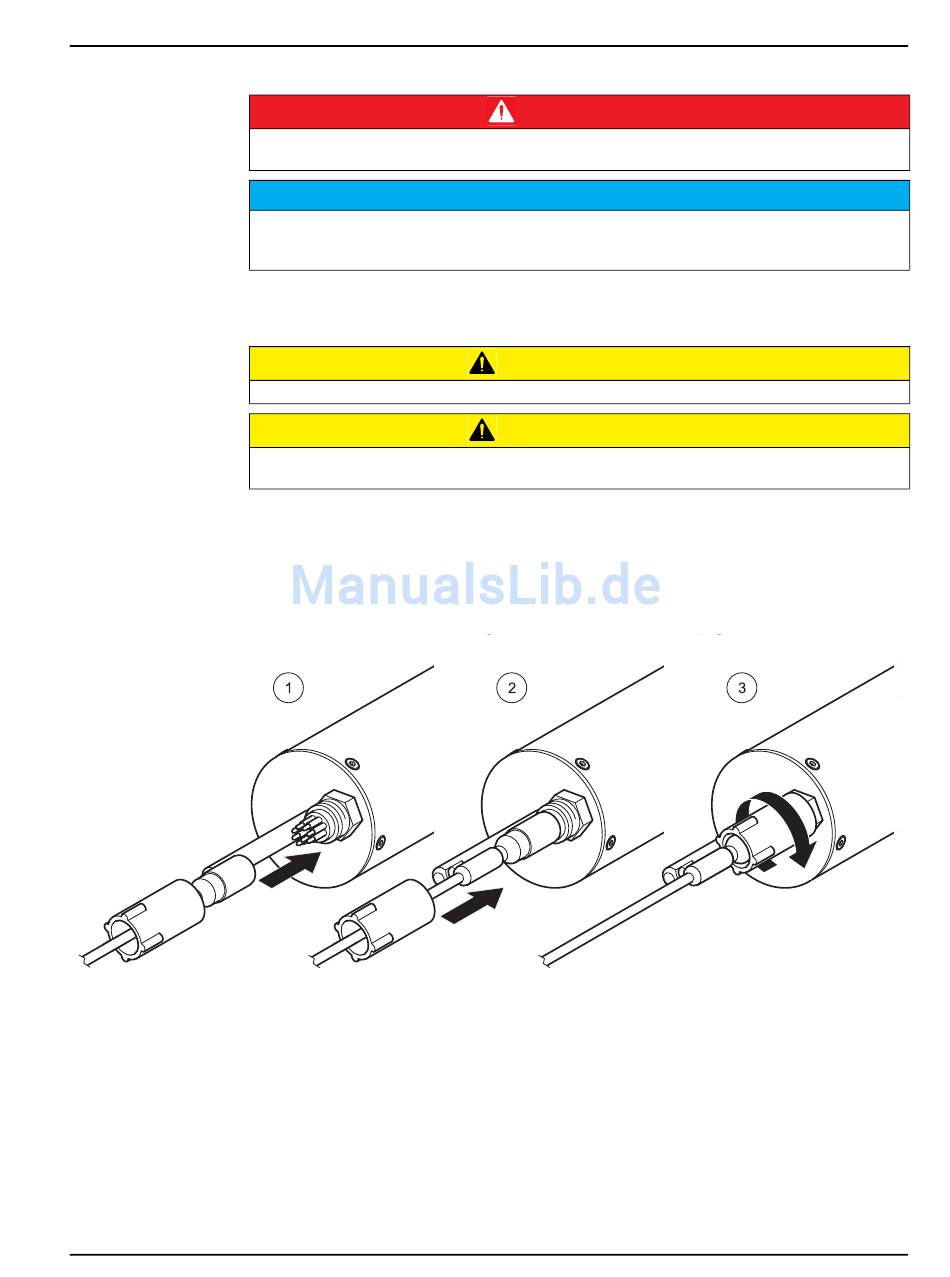

Abbildung 3 Anschluss des Sensorkabels an den Sensor
4. Schrauben Sie die Schutzkappe der Controllerbuchse ab und bewahren Sie diese
auf.
5. Achten Sie auf die Führung im Stecker und schieben Sie den Stecker in die Buchse
(Abbildung
4).
G E FA H R
A C H T U N G
V O R S I C H T
V O R S I C H T
(Abbildung 3
Schritt 1).
11
