DOC023.72.90161

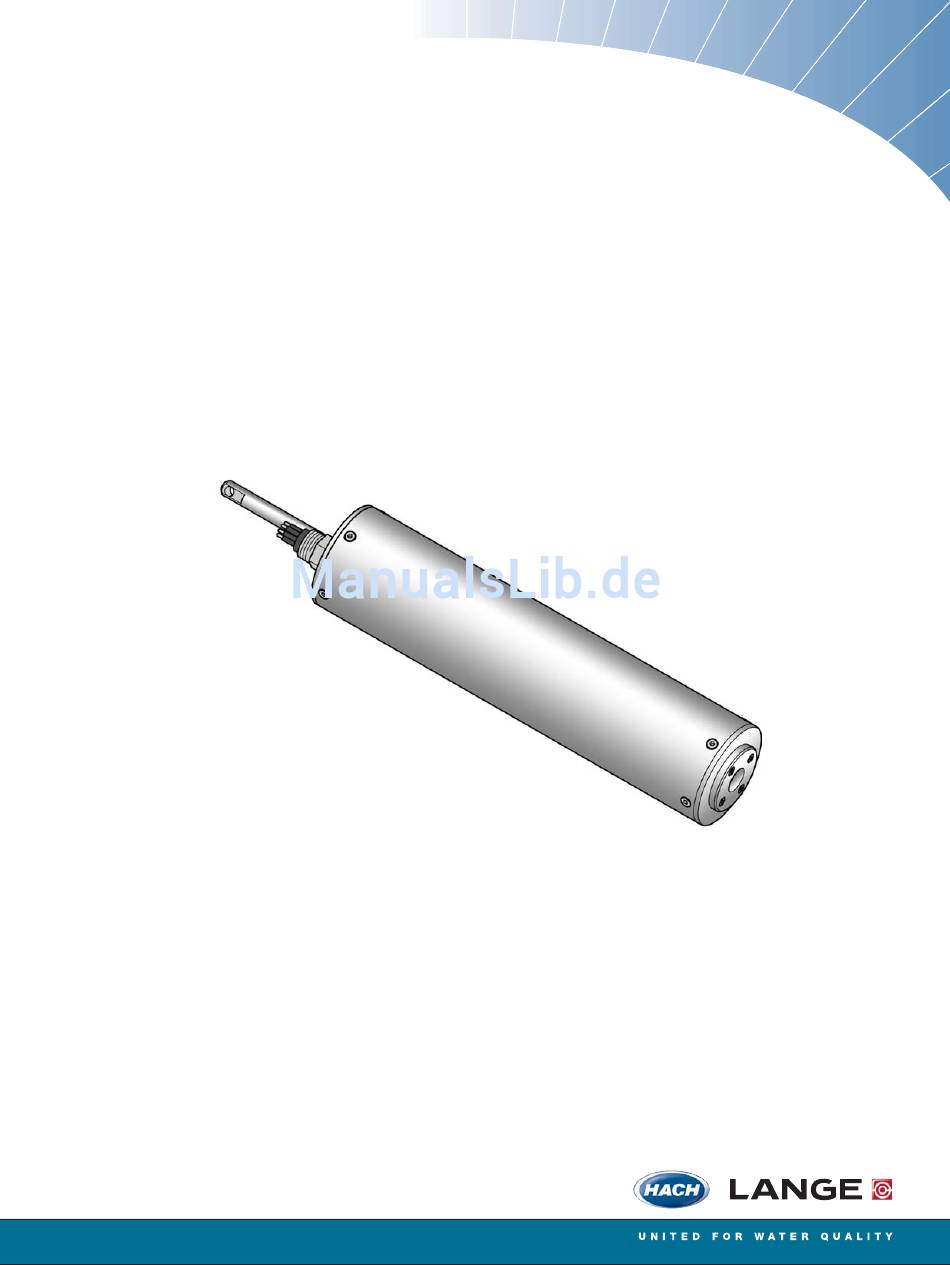

FP 360 sc
Betriebsanleitung
01/2010, Edition 1B
© HACH-LANGE GmbH, 2010. All rights reserved. Printed in Germany

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Lange FP 360 sc

  • Seite 1 DOC023.72.90161 FP 360 sc Betriebsanleitung 01/2010, Edition 1B © HACH-LANGE GmbH, 2010. All rights reserved. Printed in Germany...
  • Seite 3: Inhaltsverzeichnis

    2.1.1 Gefahrenhinweise in diesem Handbuch ..................7 2.1.2 Warnschilder ..........................7 2.2 Einsatzgebiete ............................ 8 2.3 Messprinzip............................8 2.4 Lieferumfang............................8 2.4.1 FP 360 sc-Sensor ........................9 2.5 Funktionskontrolle..........................9 Kapitel 3 Installation ..........................11 3.1 Sensorkabel anschließen ......................... 11 3.2 Optionale Installationsvarianten......................13 3.2.1 Installation mit Kettenhalterung....................
  • Seite 4 Inhaltsverzeichnis Kapitel 6 Störungen, Ursachen, Beseitigung ..................25 6.1 Fehlermeldungen ..........................25 6.2 Warnmeldungen ..........................25 6.3 Verschleißteile...........................25 Kapitel 7 Ersatzteile und Zubehör ....................27 7.1 Sensorvarianten ..........................27 7.2 Ersatzteile ............................27 7.3 Zubehör .............................27 Kapitel 8 Kontaktinformation ......................29 Kapitel 9 Gewährleistung und Haftung ....................31 Anhang A Modbus Register ........................33 Index ...............................35...
  • Seite 5: Kapitel 1 Technische Daten

    Kapitel 1 Technische Daten Änderungen vorbehalten. Messung UV Fluoreszenzmessverfahren für Polyzyklische Aromatische Kohlenwasserstoffe (PAK) Messmethode Anregungswellenlänge: 254 nm Messwellenlänge: 360 nm 0 bis 50 ppb und 0 bis 500 ppb bezogen auf PAK-Kalibrierstandard,  Niedriger Messbereich entsprechend 0,1 bis 1,5 ppm und 0,1 bis 15 ppm Öl-Kalibrierstandard Messbereich 0 bis 500 ppb und 0 bis 5000 ppb bezogen auf PAK-Kalibrierstandard, ...
  • Seite 6: Abmessungen

    Technische Daten Umgebungsbedingungen Temperatur des Messmediums 1 bis 40 °C (34 bis 104 °F) –5 bis +45 °C (23 bis 113 °F) bei mindestens zur Hälfte vom Messmedium benetztem Messsensor:  Umgebungstemperatur –25 bis +55 °C (-13 bis 131 °F) Abstand Sensor - Wand/Boden Min.
  • Seite 7: Kapitel 2 Allgemeine Informationen

    2002/96/EG) müssen ab diesem Zeitpunkt Verbraucher in der EU elektrische Altgeräte zur Entsorgung an den Hersteller zurückgeben. Dies ist für den Verbraucher kostenlos. Hinweis: Anweisungen zur fachgerechten Entsorgung aller (gekennzeichneten und nicht gekennzeichneten) elektrischen Produkte, die von Hach-Lange geliefert oder hergestellt wurden, erhalten Sie bei Ihrem zuständigen Hach-Lange-Verkaufsbüro.
  • Seite 8: Einsatzgebiete

    Schauen Sie während des Betriebs keinesfalls direkt in das Messfenster. Nehmen Sie den Messsensor außer Betrieb, bevor Sie Wartungs- oder Montagearbeiten durchführen. Der FP 360 sc-Sensor ist ein UV-Fluorometer zur kontinuierlichen Messung der PAK (Polyzyklische Aromatische Kohlenwasserstoffe) Konzentration in Wasser. Die Messwerte können bei Mineralölen mit Hilfe von Labordaten auf den Gesamtölgehalt umgerechnet...
  • Seite 9: Fp 360 Sc-Sensor

    Allgemeine Informationen 2.4.1 FP 360 sc-Sensor Abbildung 2 FP 360 sc-Sensor FP 360 sc Messsensor 6 mm Fitting für Reinigungseinheit (modellabhängig) Basic User Manual mit CD Sicherheitshülse Messfenster Anschlusskabel Sensor mit Reinigungseinheit (modellabhängig) Schäkel 2.5 Funktionskontrolle V O R S I C H T...
  • Seite 10 Allgemeine Informationen 2. Schalten Sie die Spannungsversorgung des sc Controllers ein.  Die Anzeige wird aktiviert und der Sensor geht in den Messbetrieb über.  Sie hören ein regelmäßiges leises Ticken des Sensors. 3. Verdecken Sie das Messfenster des Sensors mit einem weißen Blatt Papier (kein Recyclingpapier).
  • Seite 11: Kapitel 3 Installation

    Kapitel 3 Installation G E FA H R Die Installation dieses Systems muss von qualifiziertem Fachpersonal unter Einhaltung aller lokal gültigen Sicherheitsvorschriften ausgeführt werden. A C H T U N G Falls der Sensor nicht komplett eintaucht, soll bei hoher Umgebungstemperatur und starker Sonneneinstrahlung ein Sonnenschutz zum Schutz vor thermischen und UV-Belastungen verwendet werden.
  • Seite 12 Installation 6. Schrauben Sie die Mutter handfest an. Hinweis: Verbindungskabel sind in verschiedenen Längen erhältlich (siehe Kapitel 7.2 auf Seite 27). Die maximale Gesamtkabellänge beträgt 40 m (131,23 ft). Abbildung 4 Anschluss des Sensors an den Controller Abbildung 5 Pin-Belegung Nummer Beschreibung Standardkabel, Kabelfarbe...
  • Seite 13: Optionale Installationsvarianten

    27). Hinweis: Genaue Details zur Installation der Varianten entnehmen Sie bitte den entsprechenden Anleitungen. 3.2.1 Installation mit Kettenhalterung In offenen Rinnen, Schächten und Tanks wird der FP 360 sc-Sensor mit der Kettenhalterung installiert. Abbildung 6 mit Kettenhalterung FP 360 sc Messsensor 3.2.2 Installation der Kettenhalterung bei Sensoren mit Reinigungseinheit...
  • Seite 14 Installation Abbildung 7 Schlauch der Reinigungseinheit montieren Abbildung 8 FP 360 sc Messsensor mit Reinigungseinheit und Kettenhalterung...
  • Seite 15: Installation Mit Durchflusszelle

    Installation 3.2.3 Installation mit Durchflusszelle Für Messmedien ohne Feststoffgehalt und kleinere Probenströme wird der FP 360 sc-Sensor mit der Durchflusszelle installiert. Abbildung 9 Installation mit Durchflusszelle...
  • Seite 16 Installation...
  • Seite 17: Kapitel 4 Bedienung

    Kapitel 4 Bedienung 4.1 Oberfläche und Navigation Der Sensor kann mit sc Controllern ab sc100 betrieben werden. Machen Sie sich vor dem Einsatz des Sensors mit der Funktionsweise Ihres Controllers vertraut. Lernen Sie, wie man durch das Menü navigiert und entsprechende Funktionen ausführt. 4.2 Sensor Setup Wenn Sie den Sensor zum ersten Mal anschließen, wird die Seriennummer des Sensors als Sensorname angezeigt.
  • Seite 18: Menü Struktur

    Bedienung 4.4 Menü Struktur 4.4.1 SENSOR STATUS WÄHLE SENSOR (bei mehreren Sensoren) FEHLER Mögliche Fehlermeldungen: SENSOR FEHLER WARNUNGEN Mögliche Warnmeldungen: WARTUNG, LAMPENWECHSEL, LETZTE KONFIG, SOLLWERT Hinweis: Im Kapitel 6 auf Seite 25 finden Sie neben der Auflistung sämtlicher Fehler- und Warnmeldungen auch die Beschreibung aller notwendigen Maßnahmen.
  • Seite 19 Bedienung 4.4.2 SENSOR SETUP (Fortsetzung) WÄHLE SENSOR (bei mehreren Sensoren) KONFIGURIEREN bis 16-stelliger Name möglich, NAME MESSORT WERKS-KONFIG: Seriennummer des Sensors PAK: Messwert bezogen auf PAK-Kalibrierstandard PARAMETER OIL: Messwert bezogen auf Öl-Kalibrierstandard WERKS-KONFIG: PAK ppb, ppm, µg/L, mg/L, EINHEIT WÄHLEN WERKS-KONFIG: ppb 1 bis 300 s,...
  • Seite 20: Kalibrierung

    Bedienung 4.5 Kalibrierung 4.5.1 Werkskalibrierung Nullpunkt und Steilheit der Kalibrierkurve sind ab Werk eingestellt. Eine Nachkalibrierung dieser Grundeinstellungen ist in der Regel außerhalb der Inspektionsintervalle nicht erforderlich. Führen Sie regelmäßige Nullpunkt-Kontrollen durch, um sicher Verschmutzungen oder Störungen zu erkennen (siehe Kapitel 4.5.3 auf Seite 21).
  • Seite 21: Mehrpunktkalibrierung

    Bedienung 6. Geben Sie den gemittelten Faktor als Steilheit ein (siehe Kapitel 4.5.4.1 auf Seite 21). Beispiel für Motoröl Beispiel für Naphthalin Laborwert: 4,0 ppm Öl Laborwert: 420 ppb PAK Messwertanzeige : 2,4 ppm Öl Messwertanzeige : 120 ppb PAK errechneter Faktor: 1,67 errechneter Faktor: 3,5 Zum Zeitpunkt der Probenahme...
  • Seite 22: Anpassung Des Nullpunkts (Offset)

    Bedienung 4.5.4.2 Anpassung des Nullpunkts (OFFSET) 1. Öffnen Sie das HAUPTMENÜ. 2. Wählen Sie SENSOR SETUP und bestätigen Sie. 3. Wählen Sie den entsprechenden Sensor und bestätigen Sie. 4. Wählen Sie KALIBRIEREN und bestätigen Sie. 5. Wählen Sie KONFIGURIEREN und bestätigen Sie. 6.
  • Seite 23: Kapitel 5 Wartung

    Kapitel 5 Wartung Das Innere des Sensors ist wartungsfrei. Entscheidend für die Richtigkeit der Messergebnisse ist die Sauberkeit des Messfensters im Sensorkopf. Kontrollieren Sie in regelmäßigen Abständen das Messfenster auf Verschmutzung. Die Kontrollintervalle sind vom Messmedium abhängig. Führen Sie nach ungewöhnlich hohen Messwerten ebenfalls eine Kontrolle und falls erforderlich eine manuelle Reinigung des Messfensters durch (siehe 5.3 auf Seite...
  • Seite 24: Messfenster Reinigen

    Wartung • Lösen Sie die Steckverbindung nicht bei Umgebungstemperaturen unter 0°C. Erwärmen Sie die Neoprenteile vorsichtig auf Temperaturen über 0°C, dann lösen Sie die Steckverbindung. • Vermeiden Sie Knicke oder enge Biegeradien bei der Verlegung des Kabels. 5.3 Messfenster reinigen V O R S I C H T Reinigungsmittel können gesundheitsgefährdend sein.
  • Seite 25: Kapitel 6 Störungen, Ursachen, Beseitigung

    Kapitel 6 Störungen, Ursachen, Beseitigung 6.1 Fehlermeldungen Mögliche Fehler des Sensors werden vom sc Controller angezeigt. Angezeigte Fehler Ursache Beseitigung SENSOR FEHLER Elektronik defekt Hersteller-Kundendienst rufen 6.2 Warnmeldungen Mögliche Warnmeldungen des Sensors werden vom sc Controller angezeigt. Angezeigte Warnungen Ursache Beseitigung WARTUNG Zählwerk abgelaufen...
  • Seite 26 Störungen, Ursachen, Beseitigung...
  • Seite 27: Kapitel 7 Ersatzteile Und Zubehör

    Durchflusszelle auf Montagewand incl. Dichtungssätze LZY669 Kettenhalterung V4A LZX914.99.11110 Druckluftreinigungssystem HOAB, 230 V 6860103.99.0001 Druckluftreinigungssystem HOAB, 115 V, HACH Lange Version 6860003.99.0001 Schlauch für Luft und Messmedium 5 m, 6/4 mm Außen-/Innendurchmesser LZY619 Schlauch für Luft und Messmedium 10 m, 6/4 mm Außen-/Innendurchmesser LZY620...
  • Seite 28 Ersatzteile und Zubehör 7.3 Zubehör (Tabellenfortsetzung) Beschreibung Kat-Nr. Schlauch für Luft und Messmedium 25 m, 6/4 mm Außen-/Innendurchmesser LZY621 Schlauch für Messmedium 5 m, 8/6 mm Außen-/Innendurchmesser LZY672 Schlauch für Messmedium 10 m, 8/6 mm Außen-/Innendurchmesser LZY673...
  • Seite 29: Kapitel 8 Kontaktinformation

    Fax (204) 694-5134 80539-0389 U.S.A. www.hach.com canada@hach.com Tel +001 (970) 669-3050 Fax +001 (970) 669-2932 intl@hach.com HACH LANGE GMBH HACH LANGE LTD HACH LANGE LTD HACH LANGE GMBH Willstätterstraße 11 Pacific Way Unit 1, Chestnut Road Hütteldorferstr. 299/Top 6...
  • Seite 30 Kontaktinformation HACH LANGE D.O.O. ΗΑCH LANGE E.Π.Ε. HACH LANGE E.P.E. HACH LANGE D.O.O. Fajfarjeva 15 Αυλίδος 27 27, Avlidos str Ivana Severa bb SI-1230 Domžale GR-115 27 Αθήνα GR-115 27 Athens 42 000 Varaždin Tel. +386 (0)59 051 000 Τηλ. +30 210 7777038...
  • Seite 31: Kapitel 9 Gewährleistung Und Haftung

    Kapitel 9 Gewährleistung und Haftung Der Hersteller leistet Gewähr dafür, dass das gelieferte Produkt frei von Material- und Herstellungsfehlern ist, und verpflichtet sich, etwaige fehlerhafte Teile kostenlos zu reparieren oder auszutauschen. Die Garantiezeit für Geräte beträgt 24 Monate. Bei Abschluss eines Wartungsvertrags innerhalb der ersten 6 Monate nach Kauf verlängert sich die Garantiezeit auf 60 Monate.
  • Seite 32 Gewährleistung und Haftung...
  • Seite 33: Anhang A Modbus Register

    Anhang A Modbus Register Tabelle 1 Sensor Modbus Registers Register Data Type# Length Description 40001 Unsigned Integer Reserved 40002 Float Measurement value as PAH, unit PPB 40004 Float Measurement value as PAH, unit PPM 40006 Float Measurement value as OIL, unit PPB 40008 Float Measurement value as OIL, unit PPM...
  • Seite 34 Modbus Register...
  • Seite 35: Index

    Index Abmessungen ............6 Messbereich ............... 5 Ansprechzeit .............. 5 Messgenauigkeit ............5 Messmethode ............. 5 Messprinzip ..............8 Datenlogger ............. 17 ModBUS Register ............ 33 Druckbereich .............. 5 Durchflusszelle ............15 Reproduzierbarkeit ............. 5 Einsatzgebiete ............8 Sicherheitshinweise ........... 7 Sicherheitshülse ............
  • Seite 36 Index...
