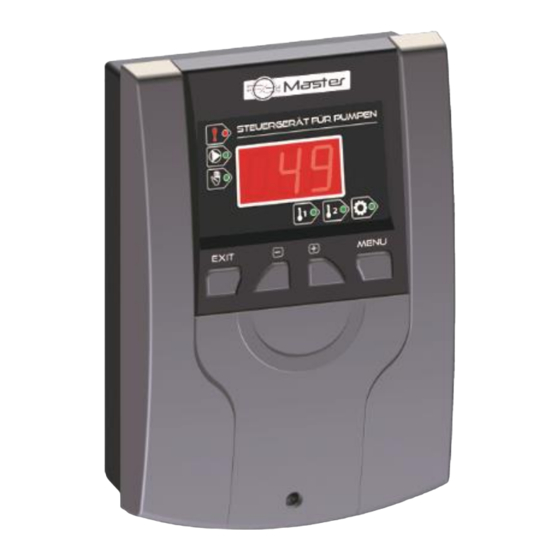

- Seite 2 DE.39 – Bedienungsanleitung Werte Kunden. Durch den Einsatz unserer Steuerungen DE.39 haben Sie die Möglichkeiten Ihre Heizungsanlagen effizienter zu betreiben. Ein unnötiger Betrieb der Geräte kann somit verhindert werden. Dies spart Strom und verlängert die Lebensdauer Ihrer Geräte. Nachfolgende Varianten der DE.39 können Sie bei Ihrem Fachhändler erwerben:...
-
Seite 3: Beschreibung Des Steuergerätes
EINFACH – ÜBERSICHTLICH – GENIAL ACHTUNG! Elektrisches Gerät unter Spannung! Vor der Durchführung irgendwelcher Handlungen an der Stromversorgung (Anschluss der Kabel, Installation der Geräte usw.) ist sicherzustellen, dass der Regler nicht an das Stromnetz angeschlossen ist! Die Zerlegung des Reglers und das Einführen von Gegenständen ins Innere des Reglers durch die Montageöffnungen sind verboten. - Seite 4 DE.39 – Bedienungsanleitung Menüerklärung: Temperaturanzeige Fühler T1 Kontrolle temp.T1 Kontrolle temp.T2 ALARM Einstellungen Betrieb des Pumpe (Editieren menu) Manuleller Betrieb 1. Exit 2. Ausschalten des Gerätes (5Sek.) 1. Menüauswahl 2. Bestätigung der vorgenommenen Einstellung 1. Temperaturanzeige T1 Fühler 1 2. Taste Plus 1.
-
Seite 5: Anwendung Und Funktion
Temperaturdifferenz zwischen den beiden Fühlern den eingestellten Wert überschreitet bzw. im Ausschalten, wenn die Temperaturdifferenz (- Hysterese) diesen unterschreitet. Besonderheit der DE.39 ist die Einstellmöglichkeit einer Sockel Temperatur. Mit Hilfe dieser Einstellung kann man eine Mindesttemperatur vorgeben. Durch den Einsatz der DE.39 werden unnötige Betriebsstunden (Energie) eingespart und damit die Lebensdauer der angesteuerten Geräte verlängert. -
Seite 6: Zusatzfunktion Potenzialfreier Anschluss
DE.39 – Bedienungsanleitung Zusatzfunktion potenzialfreier Anschluss: Der Potenzialfreie Schaltkontakt (Öffner/Schließer) ermöglicht die Einbindung weiterer Geräte und Steuerungen. Damit kann Beispielsweise ein weiterer Wärmeerzeuger (ÖL bzw. Gaskessel) zu oder abgeschaltet (verriegelt) werden. Abschalten des Gerätes Das Abschalten des Gerätes (Pumpe) kann durch den an der Seite befindlichen Kipp- schalter erfolgen, oder durch drücken (5 Sekunden) der Taste Exit vorgenommen wer-... - Seite 7 2. Einstellung Temperaturdifferenz (Delta T) Unter dem Menüpunkt A2 legen Sie die Temperaturdifferenz zwischen Fühler 1 / T1 und Fühler 2 / T2 fest. Einstellbereich von 2 – 80°C 3 Einstellung Sockel Temperatur Unter dem Menüpunkt A3 legen Sie die Temperatur fest, ab welcher das Gerät mit der Temperaturdifferenzmessung beginnen soll.
-
Seite 8: Montage
DE.39 – Bedienungsanleitung Störung: Die Störung wird optisch durch Aufleuchten der LED sowie akustisch durch Signalton angezeigt. C1 – Problem mit Fühler 1 T1 C2 – Problem mit Fühler 2 T2 Montage: Die Montage hat durch Personen zu erfolgen, die über entsprechende elektrische Kenntnisse verfügen (Elektriker). - Seite 9 Anwendungsbeispiel Technische Daten: lfd. Nr. Beschreibung Einheit Stromversorgung 230V/50Hz +/-10% Leistungsaufnahme 0 ÷ 50 Umgebungstemperatur Belastung des Ausgangs der Pumpe 0 ÷ 90 Bereich der Temperaturmessung Messfehler +/- 1 5 ÷ 90 Einstellbereich der Temperaturen Resistenz des ersten Temperaturfühlers -25 ÷ 90 Resistenz des zweiten Temperaturfühlers -25 ÷...
- Seite 10 DE.39 – Bedienungsanleitung Konformitätserklärung Nr. 26/2008 Wir, die Firma Master, mit Sitz in: 29313 Hambühren, Insterburger Strasse erklären eigenverantwortlich, dass produzierte Thermoregler DE.39 230V, 50Hz die Anforderungen der Verordnung des Ministers für Arbeit und Sozialpolitik vom 21. August 2007 zur Einführung der Bestimmungen der Niederspannungsrichtlinie (NSR) 2007/95/EG vom 16.01.2007 (Gesetzblatt Nr.
- Seite 11 Sorge für die Umwelt ist unsere höchste Priorität. Das Wissen, dass wir elektronische Geräte produzieren, verpflichtet uns zu einer für die Natur nicht schädlichen Entsorgung der abgenutzten Elemente und der elektronischen Geräte. In diesem Zusammenhang erhielt das Unternehmen von dem Hauptumweltschutzinspektor eine entsprechende Registernummer.
- Seite 12 DE.39 – Bedienungsanleitung...
