Inhaltszusammenfassung für Schrag RT 2001
- Seite 1 SCHRAG-Bedienteil RT 2001 Aufstell- und Bedienungsanleitung Lüftung auf allen Ebenen...
-
Seite 2: Inhaltsverzeichnis
Bedienteil RT 2001 (Raumthermostat) Thema / Überschrift Seite Aufstellanleitung Sicherheitshinweise Lieferumfang Produktdetails SCHRAG Bedienteil RT 2001 Beschreibung Montageanleitung II. Bedienungsanleitung für den Betreiber Sicherheitshinweise Betrieb 2.1 Inbetriebnahme Bedienungsanleitung 1. Bedienoberfläche 2. Bedienoberfläche 3. Bedienoberfläche 4. Bedienoberfläche (Service-Menü) Störung und Fehlererkennung... -
Seite 3: Aufstellanleitung
Eigenmächtige Veränderungen am Produkt können zu Fehlfunktionen führen und sind aus Sicherheitsgrün- den verboten. Entsorgung: Entsorgen Sie die Verpackung des SCHRAG-Bedienteil umweltgerecht. Am Ende der Gerätelebensdauer entsorgen Sie das SCHRAG- Bedienteil RT 2001 nicht über den normalen Hausmüll, sondern nach Richtlinien der Recyclingsvorgaben. Lieferumfang SCHRAG-Bedienteil RT 2001 2 Schrauben zur Wandbefestigung 2 Dübel zur Wandbefestigung... -
Seite 4: Produktdetails

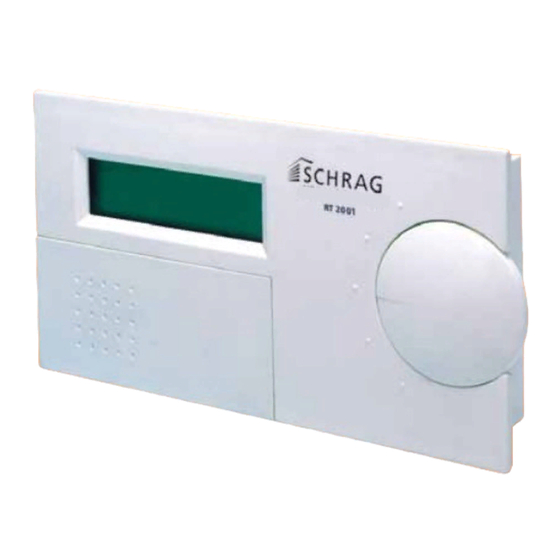

Produktdetails Schrag Bedienteil RT 2001 Sollwertsteller Raumtemperatur Taste Schornsteinfeger (Abgasmessung) Anzeige Soll-Raumtemperatur Einstelltaste - Anzeige Heizbetrieb Einstelltaste Schaltuhr, Uhrzeit Absenkbetrieb Einstelltaste + Anzeige Schaltuhrbetrieb Einstelltaste Raumabsenkung Anzeige Funkuhrbetrieb Taste Weiter zum nächsten Menüpunkt) kein Funkuhrbetrieb möglich Einstelltaste Umschaltung Heizbetrieb/Absenkung Anzeige Uhrzeit... -
Seite 5: Beschreibung
Beispiel: 4°C : 22°C Raumtemperatur bei 18°C Soll-Temperatur. • Der RT 2001 hat eine DCF-Uhr eingebaut, diese empfängt über Funk aus Braunschweig und Frankfurt die aktuelle mitteleuropäische Uhrzeit. Die Synchronisierung der DCF-Uhr erfolgt zu jeder vollen Stunde. Die Uhr versucht sich nach dem DCF-Signal zu stellen. Der Synchronisationsversuch dauert bis zum Erfolg oder Ab- schalten von DCF 77. - Seite 6 20 Minuten um mit einer Heizleistung von 100 % zu arbeiten. Wird die Schornsteinfegertaste während der Brandphase gedrückt, verkürzt sich die Wartezeit erheblich. • Sollte am Brenner oder im RT 2001 ein Fehler auftreten, so wird dieser im Display in Textform angezeigt. Zum Beispiel: Fehler 1 Bodenheizung •...
-
Seite 7: Montageanleitung
Die Montage des Fernbedienteils kann auf einer handelsüblichen Unterputzdose mit waagrechten Befestigungslöchern erfolgen. Der Montageort sollte derart gewählt werden, dass der RT 2001 keiner dauerhaften Zugluft oder Wärmestrahlung ausgesetzt und eine ungehinderte Luftzirkulation gewährleistet ist. Zugluft und Sonnen- schein stören das Regelverhalten. -
Seite 8: Bedienungsanleitung Für Den Betreiber
Schalten sie den Schrag Einschubbrenner IHS 2000 ein • Wenn „ Uhr neu stellen“ auf dem Display des Schrag Bedienteil RT 2001 erscheint drücken Sie die Taste • Nun erscheint „Synchronisation mit dem DCF“ auf dem Display des Schrag Bedienteil RT 2001 •... -
Seite 9: Bedienoberfläche
3.3 3. Bedienoberfläche Zugangscode zum Hauptmenü drücken, 1 x drücken, 1 x drücken Grundeinstellung (Werkeinstellung) drücken, somit werden Bedienteilfunktionen des RT 2001 wieder in seinen Auslieferungszustand versetzt. Schaltuhr ein - aus drücken: Umschalten zwishen Manuell- und Schaltuhrbetrieb mit oder ändern und mit... -
Seite 10: Bedienoberfläche (Service-Menü)
Kontrast einstellen (10 Stufen möglich) drücken: Kontrast einstellen oder bis 10 Stufen, 1 x drücken. Beleuchtung: Tasten, Dauer, aus drücken, Tasten 1 x drücken, Tastenbeleuchtung aktiviert oder drücken, Dauer 1 x drücken, Dauerbeleuchtung aktiviert, oder drücken, aus 1 x drücken, Beleuchtung aus. 3.4 4. Bedienoberfläche (Service-Menü) Abfrage des Fehlerspeichers Zugangscode... -
Seite 11: Störung Und Fehlererkennung
21 : Puffer oder Uhr Fehler 22 : Temperaturwähler Fehler 23 : I2C-Bus Fehler 24 : LCD-Display Fehler 25 : A/D-Wandler Uref Fehler kein Vorgang hinterlegt Fehler 27 : A/D-Wandler Zeit Servicepartner Unter www.schrag.de finden Sie den Servicepartner in Ihrer Nähe. - Seite 12 SCHRAG GmbH Hauptstraße 118 D-73061 Ebersbach/Fils Telefon: +49 (0)7163 /17 - 0 Telefax: +49 (0)7163 /17 - 139 info@schrag.de www.schrag.de member of...
