Bedienungsanleitung
Steuerung

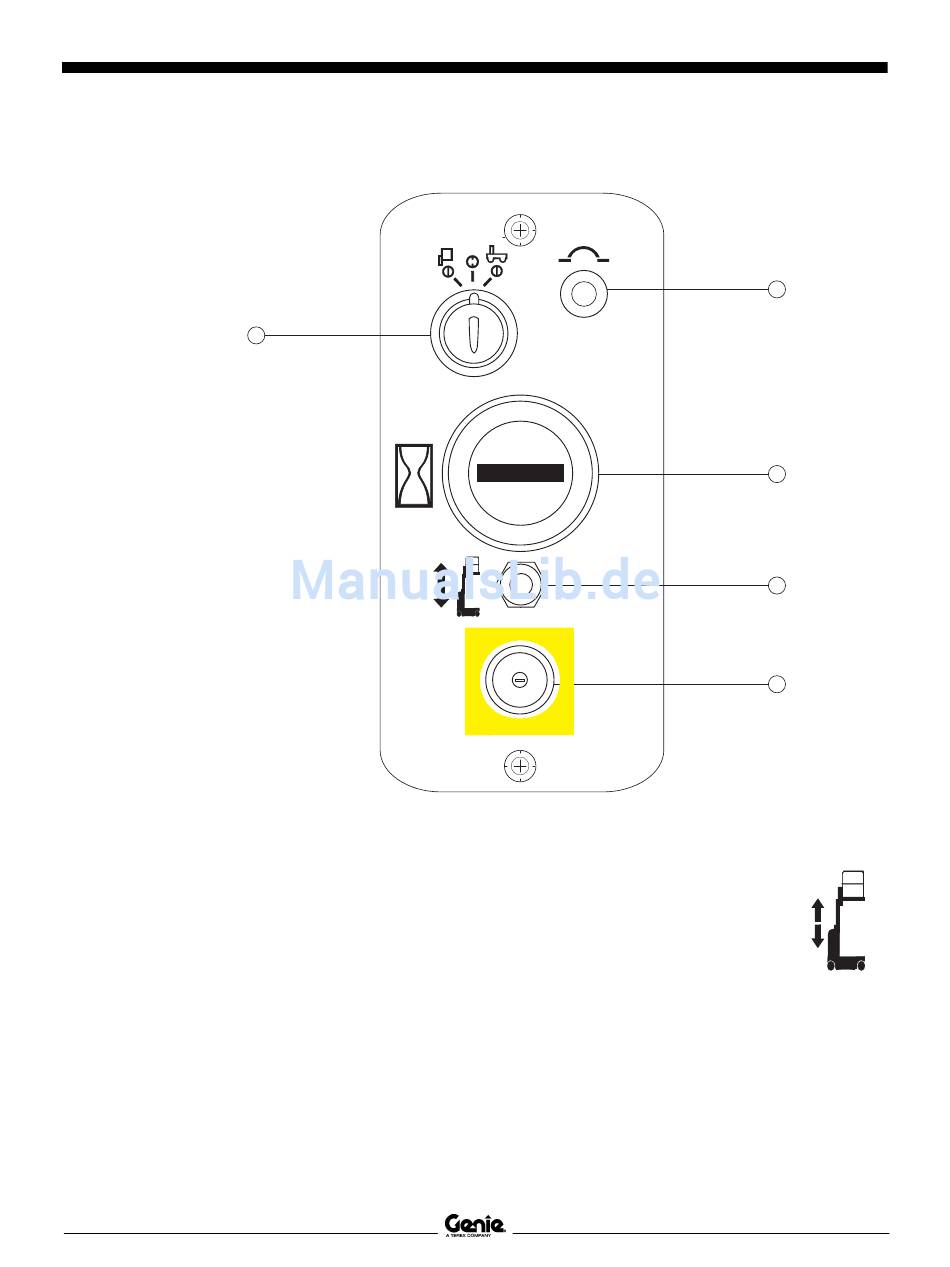

Bodensteuerpult
1 Schlüsselschalter für Auswahl
Plattformsteuerung/Aus/Bodensteuerung
Drehen Sie den Schlüsselschalter in die Stellung
Plattform. Danach steht die Plattformsteuerung
zur Verfügung. Drehen Sie den Schlüssel-
schalter in die Stellung
Maschine ausgeschaltet. Drehen Sie den
Schlüsselschalter in die Basisstellung. Danach
steht die Bodensteuerung zur Verfügung.
2 7A-Sicherungsautomat für elektrische
Schaltkreise
3 Betriebsstundenzähler
Zeigt an, wie viele Betriebsstunden die
Maschine bisher im Einsatz war.
16
1
STOP
. Dadurch wird die
AUS
QS-12R • QS-15R • QS-20R
Erste Auflage • Erster Druck
00009.9
4 Kippschalter Plattform heben/senken
Bewegen Sie den Schalter nach
oben, damit die Plattform
angehoben wird. Bewegen Sie
den Schalter nach unten, damit
die Plattform abgesenkt wird.
5 Roter NOT-AUS-Taster
Drücken Sie den roten NOT-AUS-Taster in die
Stellung
, um alle Funktionen anzuhalten.
AUS
Ziehen Sie den roten NOT-AUS-Taster in die
Stellung
, um die Maschine in Betrieb zu
EIN
nehmen.
2
3
4
5
Teile-Nr. 133493GR
