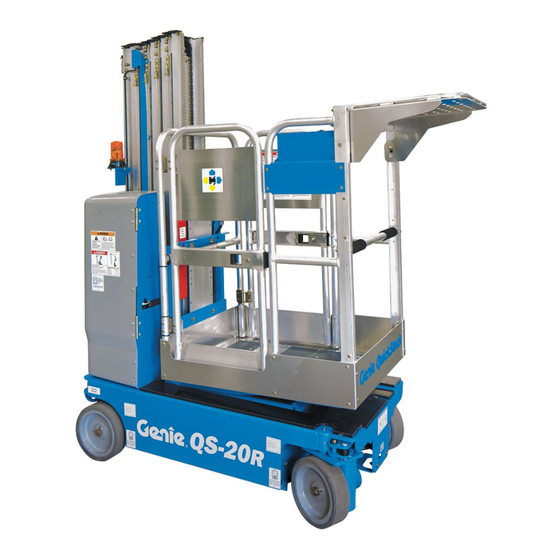

- Seite 1 Bedienungsanleitung QS-12 QS-15 QS-20 Wartungsinformationen First Edition First Printing Part No. 133493GR...
-
Seite 2: Inhaltsverzeichnis
Technische Daten ............. 39 Copyright © 2009 Genie Industries So erreichen Sie uns: Erste Auflage: Erster Druck, November 2009 Internet: http://www.genielift.com „Genie“ ist in den USA und vielen anderen E-Mail: techpub@genieind.com Ländern ein eingetragenes Warenzeichen von Genie Industries. Gedruckt auf Recyclingpapier L Gedruckt in den USA QS-12R •... -
Seite 3: Besitzer, Benutzer Und Bediener
Einleitung Besitzer, Benutzer und Bediener: Wir bedanken uns, dass Sie sich für eine Maschine von Genie entschieden haben. Wir legen größten Wert darauf, dass die Sicherheit aller Benutzer gewährleistet ist. Dabei sind wir Gefahr auf Ihre Mithilfe angewiesen. Als Benutzer und... -
Seite 4: Gefahreneinstufung
Verletzungen oder tödlichen Unfällen führen kann. Wird verwendet, wenn eine Gefahr VORSICHT besteht, die bei Nichtbeachtung zu Gelb leichten oder mittelschweren Verletzungen führen kann. Wird verwendet, um auf mögliche Sachschäden hinzuweisen. Blau QS-12R • QS-15R • QS-20R Teile-Nr. 133493GR... -
Seite 5: Definition Der Symbole Und Gefahrenzeichen
Untergrund dienen als Transportdiagramm Befestigen halten bewegen Gegengewicht Alle Arbeiten an abgedeckten Bereichen dürfen nur von geschultem Räder mit Erforderlichen Wartungspersonal Wegrollschutz Nur Schukostecker Abstand einhalten ausgeführt werden sichern Bremsen lösen verwenden Teile-Nr. 133493GR QS-12R • QS-15R • QS-20R... - Seite 6 Drähte und Kabel Ansatzstelle für versorgung der ersetzen Radbelastung Seitliche Kraft Sicherungsleine Plattform Druckwerte für Luftleitung der Windgeschwin- Plattform digkeit 22 kg Maximale Tragfähigkeit, einschließlich Maximale Tragfähigkeit, einschließlich Benutzer Benutzer, Werkzeug und Ablage QS-12R • QS-15R • QS-20R Teile-Nr. 133493GR...
-
Seite 7: Allgemeine Sicherheitshinweise
3.05 m 50KV to 200KV 4.60 m 200KV to 350KV 6.10 m 350KV to 500KV 7.62 m 500KV to 750KV 10.67 m 750KV to 1000KV 13.72 m 82481 B 97899 82495 133146 82495 B Teile-Nr. 133493GR QS-12R • QS-15R • QS-20R... - Seite 8 QS-20 97835 QS-12 & QS-15 97871 20 kg 20 kg 227 kg 97871 B GR-12 GR-15 20 kg 20 kg 159 kg 97872 B GR-20 QS-20 97872 82487 114334 82487 114334 A 133498 QS-12R • QS-15R • QS-20R Teile-Nr. 133493GR...
-
Seite 9: Persönliche Sicherheit
Arbeitsplatzvorschriften oder die Sicherheits- bestimmungen des Arbeitgebers eine Sicherheits- ausrüstung erfordern, gilt Folgendes: Alle Vorrichtungen zum Schutz vor Stürzen müssen die behördlichen Bestimmungen erfüllen und entsprechend den Anweisungen des Herstellers überprüft und verwendet werden. Teile-Nr. 133493GR QS-12R • QS-15R • QS-20R... -
Seite 10: Sicherheit Am Arbeitsplatz
Betrieb nehmen, bis die Strom führenden Leitungen abgeschaltet sind. Nehmen Sie die Maschine bei Gewitter oder Sturm nicht in Betrieb. Verwenden Sie die Maschine nicht als Masse bei Schweißarbeiten. QS-12R • QS-15R • QS-20R Teile-Nr. 133493GR... - Seite 11 Die Maschine darf nur mit eingefahrener Plattform, unter Aufwendung äußerster Vorsicht und mit langsamer Geschwindigkeit über unebenes Gelände, Schutt, instabilen oder rutschigen Untergrund sowie in der Nähe von Bodenlöchern und Abhängen gefahren werden. Teile-Nr. 133493GR QS-12R • QS-15R • QS-20R...
- Seite 12 Gegenständen muss stets ein Sicherheitsabstand eingehalten werden. Alle Lasten auf den Fahrradträgern und den Paketablagen müssen sicher positioniert und ausbalanciert sein. Gehen Sie beim Be- und Entladen der Paketablagen und der Fahrradträger vorsichtig vor. QS-12R • QS-15R • QS-20R Teile-Nr. 133493GR...
-
Seite 13: Gefahr Beim Betrieb In Arbeitsbereichen Mit Gefälle
Beim Bewegen der Maschine muss die Position der die mittlere Plattformeinstiegsstange bzw. die ausgefahrenen Plattform genau kontrolliert werden. Plattformtür. Die Maschine muss sich in gesichertem Zustand oder auf einem ebenen und waagerechten Untergrund befinden, bevor die Bremsen gelöst werden. Teile-Nr. 133493GR QS-12R • QS-15R • QS-20R... -
Seite 14: Verletzungsgefahr
Anlage, wenn die Steuerung des Krans nicht gesperrt wurde bzw. keine sonstigen Vorkehrungen getroffen wurden, um einen möglichen Zusammenstoß zu vermeiden. Während des Betriebs der Maschine sind rücksichtslose Manöver und Unfug unbedingt zu unterlassen. QS-12R • QS-15R • QS-20R Teile-Nr. 133493GR... -
Seite 15: Gefahr Der Beschädigung Von Bauteilen
Fach auf der Plattform befinden. Gefahr der Beschädigung von Bauteilen Verwenden Sie kein Ladegerät mit mehr als 24V zum Laden der Batterien. Verwenden Sie die Maschine nicht als Masse bei Schweißarbeiten. Teile-Nr. 133493GR QS-12R • QS-15R • QS-20R... - Seite 16 Maschine gegen unbefugte Inbetriebnahme zu sichern. Verwenden Sie kein Ladegerät mit mehr als 24V zum Laden der Batterien. 4 Sichern Sie die Räder durch einen Wegrollschutz. 5 Laden Sie die Batterien auf. QS-12R • QS-15R • QS-20R Teile-Nr. 133493GR...
-
Seite 17: Legende
Bremse (unter Abdeckungen) 22 Abdeckung des Batteriefachs Batterieladegeräts 14 Plattformsteuerung 23 Verriegelung des 7 Abdeckungen 15 Arbeitsablage Batteriefachs 8 Bodensteuerung 16 Beidseitiger Plattformeinstieg 24 Ablagefach für 9 Füllstandsanzeige des Bedienungsanleitung 17 Ansatzstelle für Sicherungsleine Hydrauliköls Teile-Nr. 133493GR QS-12R • QS-15R • QS-20R... -
Seite 18: Steuerung
2 7A-Sicherungsautomat für elektrische Ziehen Sie den roten NOT-AUS-Taster in die Schaltkreise Stellung , um die Maschine in Betrieb zu 3 Betriebsstundenzähler nehmen. Zeigt an, wie viele Betriebsstunden die Maschine bisher im Einsatz war. QS-12R • QS-15R • QS-20R Teile-Nr. 133493GR... - Seite 19 1 Daumenwippschalter für Lenkfunktionen 5 LED-Diagnosedisplay/Batterieladestandsanzeige 2 Fahrgeschwindigkeitstaster 6 Auswahltaster für die Funktion Heben 3 Auswahltaster für die Funktion Fahren 7 Hupentaster 4 Roter NOT-AUS-Taster 8 Proportionaler Steuerhebel und Totmannschalter für Hebe- und Fahrfunktionen Teile-Nr. 133493GR QS-12R • QS-15R • QS-20R...
- Seite 20 Steuerhebel in die durch den gelben Pfeil auf 5 LED dem Steuerpult angezeigte Richtung. Die Maschine bewegt sich daraufhin in die Diagnosedisplay/Batterieladestandsanzeige. entsprechende Richtung. 6 Auswahltaster für die Funktion Heben Drücken Sie diesen Taster, um die Funktion Heben zu aktivieren. QS-12R • QS-15R • QS-20R Teile-Nr. 133493GR...
-
Seite 21: Inspektionen
Nachdem die Reparaturarbeiten abgeschlossen sind, muss der Bediener vor den Funktionstests eine erneute Inspektion vor Inbetriebnahme durchführen. Routinemäßige Wartungsinspektionen sind von qualifizierten Technikern gemäß den Hersteller- spezifikationen und den im Aufgabenhandbuch aufgelisteten Erfordernissen auszuführen. Teile-Nr. 133493GR QS-12R • QS-15R • QS-20R... - Seite 22 Hupe ❏ Alarmvorrichtungen und Warnlampen (falls vorhanden) ❏ Schrauben, Muttern und sonstige Befestigungselemente ❏ Mittlere Plattformeinstiegsstange, Kette oder Plattformtür ❏ Fortsetzungskabel und Riemenscheiben ❏ Lochfahrschutz ❏ Arbeitsablagen und Fahrradträger (falls vorhanden) ❏ Blockiersensorkontakte QS-12R • QS-15R • QS-20R Teile-Nr. 133493GR...
-
Seite 23: Wichtige Aspekte Der Funktionstests
Abbildung rechts. NOT-AUS-Taster überprüfen 6 Drücken Sie den roten NOT-AUS-Taster der Bodensteuerung in die Stellung Ergebnis: Es können keine Funktionen angesteuert werden. 7 Ziehen Sie den roten NOT-AUS-Taster in die Stellung Teile-Nr. 133493GR QS-12R • QS-15R • QS-20R... -
Seite 24: An Der Plattformsteuerung
15 Nehmen Sie den Fuß vom Kontakt. Drücken Sie den roten NOT-AUS-Taster an der Boden- steuerung, und ziehen Sie ihn wieder heraus, um das System zurückzusetzen. 16 Wiederholen Sie den Vorgang für jeden Blockiersensorkontakt. QS-12R • QS-15R • QS-20R Teile-Nr. 133493GR... - Seite 25 Ergebnis: Die gelenkten Räder sollten sich in die sensor unter einen der durch das gelbe Dreieck auf dem Steuerpult Pfosten. angezeigte Richtung drehen. Ergebnis: Der Alarm auf der Plattform sollte nach etwa einer Sekunde ertönen. Teile-Nr. 133493GR QS-12R • QS-15R • QS-20R...
- Seite 26 Falls die Fahrgeschwindigkeit bei angehobener werden. Plattform mehr als 20 cm pro Sekunde beträgt, ist die Maschine sofort außer Betrieb zu setzen und 47 Senken Sie die Plattform ab, und entfernen Sie entsprechend zu kennzeichnen. den Holzblock. QS-12R • QS-15R • QS-20R Teile-Nr. 133493GR...
-
Seite 27: Inspektion Des Arbeitsplatzes
Maschine an den Arbeitsplatz gebracht wird. Der Bediener ist dafür verantwortlich, sich über die Hinweise auf Arbeitsplatzgefahren zu informieren. Diese Gefahrenpunkte sind beim Bewegen, Einrichten und Betrieb der Maschine zu vermeiden. Teile-Nr. 133493GR QS-12R • QS-15R • QS-20R... -
Seite 28: Inspektion Der Aufschriften
Aufkleber – Max. Tragfähigkeit, 159 kg, QS-20 97871 Aufkleber – Maximale Tragfähigkeit, Fahrradträger, 20 kg, QS-12, QS-15 97872 Aufkleber – Maximale Tragfähigkeit, Fahrradträger, 20 kg, QS-20 97898 Aufkleber – Max. Tragfähigkeit, Paketablage, 68 kg, QS-12, QS-15 QS-12R • QS-15R • QS-20R Teile-Nr. 133493GR... - Seite 29 Bedienungsanleitung Erste Auflage • Erster Druck Inspektionen Teile-Nr. 133493GR QS-12R • QS-15R • QS-20R...
-
Seite 30: Bedienungsanweisungen
Bediener vor Benutzung der 4 Überprüfen Sie den Arbeitsplatz. Maschine eine Inspektion vor Inbetriebnahme, Funktionstests und eine Inspektion des 5 Verwenden Sie die Maschine nur für den Arbeitsplatzes durchführen muss. vorgesehenen Zweck. QS-12R • QS-15R • QS-20R Teile-Nr. 133493GR... -
Seite 31: Bedienung Über Die Bodensteuerung
Plattformsteuerung. 2 Ziehen Sie die roten NOT-AUS-Taster der Boden- und der Plattformsteuerung in die Stellung 3 Stellen Sie sicher, dass der Batteriesatz angeschlossen ist, bevor Sie die Maschine in Betrieb nehmen. Teile-Nr. 133493GR QS-12R • QS-15R • QS-20R... - Seite 32 Wenn das Gefälle bzw. Quergefälle die zulässige Neigung überschreitet, muss die Maschine mit einer Winde gesichert oder auf andere Weise über das abschüssige Gelände transportiert werden. Weitere Informationen finden Sie im Abschnitt mit den Transport- und Hebeanweisungen. QS-12R • QS-15R • QS-20R Teile-Nr. 133493GR...
- Seite 33 Fehler in Rechts-Spule Fehler in Links-Spule Fehler in Bremsen-Spule Fehler in Parallel/Reihen-Spule a Arbeitsablage Niedriger Batterieladestand b Griff Nicht horizontal c Sperrstift Überlastungsschutz-Option d Arbeitsablagenhalterung Weitere Informationen finden Sie im entsprechenden Wartungshandbuch von Genie. Teile-Nr. 133493GR QS-12R • QS-15R • QS-20R...
-
Seite 34: Überlastung Der Plattform
1 Drücken Sie den roten NOT-AUS-Taster in die Stellung 2 Reduzieren Sie das Gewicht auf der Plattform. 3 Ziehen Sie den roten NOT-AUS-Taster in die Stellung Batterieladestandsanzeige Voll Niedrig Lesen Sie den Batterieladestand auf dem LED- Diagnosedisplay ab. QS-12R • QS-15R • QS-20R Teile-Nr. 133493GR... -
Seite 35: Anweisungen Für Batterie Und Ladegerät
Schließen Sie das Ladegerät nur an die auf dem 10 Das Ladegerät zeigt an, wann die Batterie voll Gerät angegebene Netzspannung an. aufgeladen ist. Verwenden Sie nur von Genie genehmigte 11 Überprüfen Sie den Säurestand der Batterie, wenn der Ladevorgang abgeschlossen ist. Füllen Batterien und Ladegeräte. -
Seite 36: Transport- Und Hebeanweisungen
Boden- und der Plattformsteuerung in die angegeben. Stellung Die Maschine muss sich in gesichertem Das Schleppen der Maschinen QS-12R, QS-15R und Zustand oder auf einem ebenen und QS-20R wird nicht empfohlen. Wenn eine Maschine waagerechten Untergrund befinden, bevor geschleppt werden muss, darf die Geschwin- die Bremsen gelöst werden. -
Seite 37: Transportsicherung Auf Einem Lastkraftwagen Oder Anhänger
Verwenden Sie mindestens 4 Ketten oder Gurte. Schalten Sie vor dem Transport den Schlüssel- schalter in die Stellung , und ziehen Sie den Bringen Sie alle Gurte und Ketten so an, dass Schlüssel ab. Beschädigungen vermieden werden. Teile-Nr. 133493GR QS-12R • QS-15R • QS-20R... -
Seite 38: Maschine Mit Einem Kran Aufladen
Krans, die Ladeflächen und die Gurte oder Huböse, dass er von der Maschine weg zeigt. Leinen ausreichend bemessen sind, um dem Gewicht der Maschine standzuhalten. Das Gewicht der Maschine ist auf dem Typenaufkleber angegeben. QS-12R • QS-15R • QS-20R Teile-Nr. 133493GR... -
Seite 39: Wartung
Technikern gemäß den Hersteller- spezifikationen und den im Aufgabenhandbuch 1 Überprüfen Sie den Hydraulikölstand des aufgelisteten Erfordernissen auszuführen. Hydrauliktanks. Verwenden Sie nur von Genie genehmigte Ergebnis: Der Hydraulikölstand sollte der Ersatzteile. Markierung auf dem Tank entsprechen. 2 Füllen Sie gegebenenfalls Öl nach. Nicht überfüllen. -
Seite 40: Batterien Überprüfen
Batteriekabels fest sitzen und nicht korrodiert sind. 3 Stellen Sie sicher, dass die Niederhaltespangen der Batterie vorhanden und befestigt sind. Hinweis: Die Verwendung von Polschutzkappen und Korrosionsschutzmitteln hilft, die Korrosion von Batterieklemmen und Kabeln zu vermeiden. QS-12R • QS-15R • QS-20R Teile-Nr. 133493GR... -
Seite 41: Technische Daten
Es muss immer ein ausreichender ab. Das genaue Gewicht ist auf dem Typenaufkleber Sicherheitsfaktor berücksichtigt werden. angegeben.) Stromversorgung 4 Batterien, 6V, 225AH Steuerung Proportional Wechselstromsteckdose auf der Plattform Standard Maximaler hydraulischer Druck 207 bar (Funktionen) Teile-Nr. 133493GR QS-12R • QS-15R • QS-20R... - Seite 42 Es muss immer ein ausreichender ab. Das genaue Gewicht ist auf dem Typenaufkleber Sicherheitsfaktor berücksichtigt werden. angegeben.) Stromversorgung 4 Batterien, 6V, 225AH Steuerung Proportional Wechselstromsteckdose auf der Plattform Standard Maximaler hydraulischer Druck 207 bar (Funktionen) QS-12R • QS-15R • QS-20R Teile-Nr. 133493GR...
- Seite 43 Proportional Wechselstromsteckdose auf der Plattform Standard Maximaler hydraulischer Druck 207 bar (Funktionen) Die ständige Verbesserung aller Produkte ist ein wichtiger Aspekt der Unternehmensphilosophie von Genie. Die Änderung der Produktdaten ohne Ankündigung ist vorbehalten. Teile-Nr. 133493GR QS-12R • QS-15R • QS-20R...
