Anschlussbeispiel Ur-Rt2 - Steinberg Ur-Rt4 Benutzerhandbuch

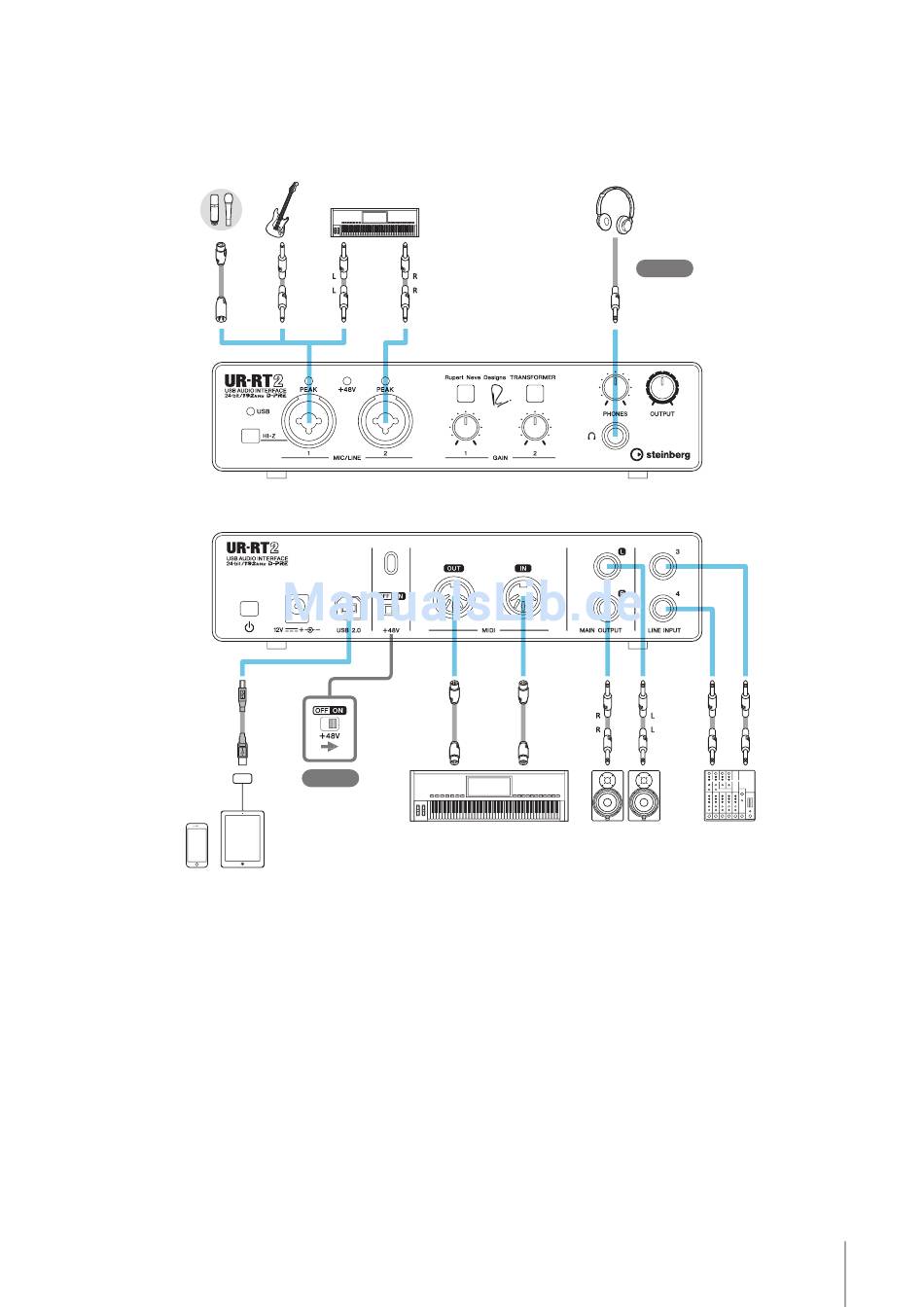

Anschlussbeispiel UR-RT2

Mikrofon
Apple iPad Camera
Connection Kit/
Lightning auf USB
Kamera-Adapter
iPhone iPad
HINWEIS
• Für den Anschluss des UR-RT an ein iOS-Gerät benötigen Sie das Apple iPad Camera Connection Kit oder den Lightning auf USB
Kamera-Adapter.
• Für die neuesten Informationen zu kompatiblen iOS-Geräten beachten Sie bitte die unten angegebene Website von Steinberg.
http://www.steinberg.de/
Gitarre Keyboard
Prüfen!
Bei Verwendung des
Kondensatormikrofons
schalten Sie den
Schalter ein,
Synthesizer/MIDI-Keyboard
nachdem Sie ihn
angeschlossen haben.
(Schalten Sie den
Schalter aus,
vor dem Abziehen.)
Verwendung mit einem iOS-Gerät
Kopfhörer
Prüfen!
Stellen Sie alle Lautstärkepegel auf
Minimum,
bevor Sie das externe Gerät
anschließen oder abziehen.
Bedienfeld
Rückwand
Mixer
Monitorlautsprecher
UR-RT4 / UR-RT2 Benutzerhandbuch 31
