Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Bedienelemente und Anschlussbuchsen ......3 Vorderes Bedienfeld des UR-RT4 ..............3 UR-RT4 Rückseite ..................5 Vorderes Bedienfeld des UR-RT2 ..............6 UR-RT2 Rückseite ..................8 Software ..............9 Yamaha Steinberg USB Driver ..............9 dspMixFX UR-RT ..................11 Spezialfenster für die Cubase-Serie ............16 Sweet Spot Morphing Channel Strip ............19... -
Seite 3: Bedienelemente Und Anschlussbuchsen

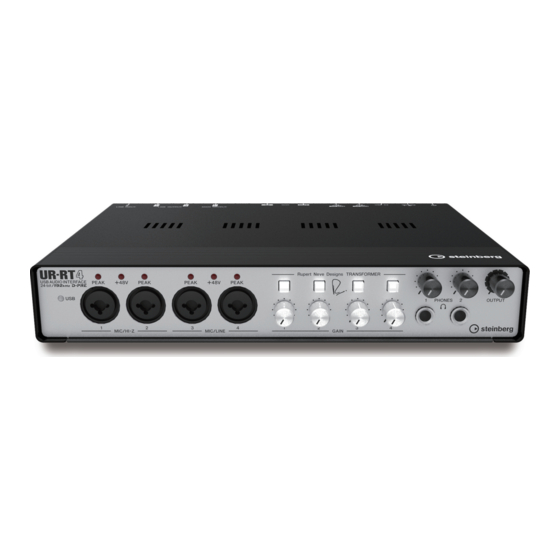

Bedienelemente und Anschlussbuchsen Bedienelemente und Anschlussbuchsen Vorderes Bedienfeld des UR-RT4 1 [USB]-Anzeige 4 [PEAK]-Anzeige Leuchtet, wenn das Gerät eingeschaltet ist und das Gerät Leuchtet je nach Eingangssignal auf. Diese Anzeige mit einem Computer oder iOS-Gerät kommuniziert. leuchtet, sobald der Pegel des Eingangssignals nur noch Die Anzeige blinkt stetig, wenn der Computer oder das 3 dB unter der Verzerrungsgrenze liegt. - Seite 4 Was ist MIX? MIX bezieht sich auf die Stereo-Ausgangssignale, die im Gerät fließen. Die Eingangssignale zum Gerät fließen zu jedem MIX. Siehe Abschnitt „Signalfluss“ (Seite 37). ) [OUTPUT]-Regler Stellt den Ausgangssignalpegel der Buchsen [MAIN OUTPUT] ein. UR-RT4 / UR-RT2 Benutzerhandbuch...
-
Seite 5: Ur-Rt4 Rückseite
ACHTUNG HINWEIS Wenn Sie das Gerät an einen Computer mit einem [USB 2.0]-Port Wählen Sie [Steinberg UR-RT4-port1] als MIDI-Port, wenn Sie eine anschließen, beachten Sie Folgendes, um zu vermeiden, dass der MIDI-Buchse mit einer iOS-App verwenden. Beachten Sie bitte, Computer hängenbleibt, sich abschaltet oder sogar Daten dass [Steinberg UR-RT4-port2] nicht verfügbar ist. -
Seite 6: Vorderes Bedienfeld Des Ur-Rt2
– die wichtigste Funktion des Leitungspegel. D-PRE. Steckertypen HINWEIS Das Gerät bietet einen Übertrager in analoger Schaltung für jeden der vorderen Eingangskanäle, speziell für die Verwendung in Audio Klinke (symmetrisch) Interfaces konstruiert von Rupert Neve Designs®. XLR (symmetrisch) Klinke (unsymmetrisch) UR-RT4 / UR-RT2 Benutzerhandbuch... - Seite 7 Reguliert den Eingangssignalpegel an der Buchse [MIC/ LINE 1/2]. 8 [PHONES]-Regler Stellt den Ausgangssignalpegel der Buchse [PHONES] ein. 9 [PHONES ]-Buchse Diese Buchse dient dem Anschluss eines Stereokopfhörers. ) [OUTPUT]-Regler Stellt den Ausgangssignalpegel der Buchsen [MAIN OUTPUT] ein. UR-RT4 / UR-RT2 Benutzerhandbuch...
-
Seite 8: Ur-Rt2 Rückseite
2 DC IN [12V] HINWEIS Zum Anschließen des Netzadapters. Wählen Sie [Steinberg UR-RT2-port1] als MIDI-Port, wenn Sie eine MIDI-Buchse mit einer iOS-App verwenden. Beachten Sie bitte, 3 [USB 2.0]-Anschluss dass [Steinberg UR-RT2-port2] nicht verfügbar ist. Für den Anschluss an einen Computer oder ein iOS-Gerät. -
Seite 9: Software
Dient zum Auswählen der Einstellungen für den ASIO- Treiber. Yamaha Steinberg USB Driver Der „Yamaha Steinberg USB Driver“ ist eine Softwareanwendung, die eine Kommunikation zwischen dem UR-RT und einem Computer ermöglicht. In den Einstellungen können Sie die Grundeinstellungen für den Audiotreiber konfigurieren (Windows) oder die Audiotreiberinformationen ablesen (Mac). - Seite 10 Software usw.) verwenden. Wählen Sie im Cubase-Menü [Studio] [Studio-Einstellungen]. HINWEIS Die Methode zum Öffnen des Einstellungsfensters ist für jede Anwendung verschieden. Klicken Sie im Menü auf der linken Seite des Fensters bei [Steinberg UR-RT] auf [Einstellungen...]. UR-RT4 / UR-RT2 Benutzerhandbuch...
-
Seite 11: Dspmixfx Ur-Rt
6 Fensterauswahl So öffnen Sie das Fenster Wählt das gewünschte Fenster von dspMixFx-UR-RT aus. Windows Das Symbol des ausgewählten Fensters leuchtet rot. [Alle Programme] oder [Alle Apps] [Steinberg UR-RT] [dspMixFx UR-RT] Menü Beschreibung Hauptfenster (Seite [Programme] [dspMixFx UR-RT]... -
Seite 12: Kanalbereich
Kanäle ein (leuchtet) und aus (leuchtet nicht). Wenn dies des Geräts an. aktiviert ist, werden zwei Monokanäle zu einem Stereokanal. $ Schieberegler Stellt den Signalpegel ein. 2 Pegelanzeige Bereich: – ∞ dB +6,00 dB − Zeigt den Signalpegel an. UR-RT4 / UR-RT2 Benutzerhandbuch... -
Seite 13: Master-Bereich
6 REV-X-Return-Pegel Stellt den Effektrückwegpegel vom REV-X ein. Bereich: – ∞ dB +6,00 dB − 7 Pan Stellt die Pan-Position ein Bereich: L16 − − 8 Mute Schaltet die Stummschaltung ein (leuchtet) und aus (leuchtet nicht). UR-RT4 / UR-RT2 Benutzerhandbuch... - Seite 14 Indem Sie dies einschalten, können Sie den im MIX- Bereich ausgewählten MIX an PHONES senden. HINWEIS Für [PHONES 2] kann MIX 1 oder MIX 2 ausgewählt werden. (Nur UR-RT4); [PHONES 1] ist auf MIX 1 festgelegt und kann nicht geändert werden. UR-RT4 / UR-RT2 Benutzerhandbuch...
- Seite 15 Bedienen Sie die eingebauten DSP-Mischpultfunktionen Wählt die Methode für die Bedienung der Drehregler in und DSP-Effekte bequem vom iOS-Gerät aus mit dspMixFx UR-RT aus. dspMixFx für iOS-Geräte. Näheres zu dieser App erfahren Sie auf der unten angegebenen Steinberg-Website. Optionen Beschreibung http://www.steinberg.de/ Circular Ziehen Sie in kreisenden Bewegungen, um den Parameter zu erhöhen und zu...
-
Seite 16: Spezialfenster Für Die Cubase-Serie
Stereobus und den Monobus am Geräte-Port Stellt die Sweet-Spot-Daten für den Kanaleffekt ein (siehe des UR-RT. „MORPH“ im Abschnitt „Channel Strip“ auf Seite 19). Wenn Guitar Amp Classics gewählt ist, wird MORPH nicht angezeigt. UR-RT4 / UR-RT2 Benutzerhandbuch... - Seite 17 Wählt das Ausgangssignal von [PHONES 2] aus. Reverb-Routing-Fenster Dies ist der Bereich zum Konfigurieren der Einstellungen von „REV-X“ (Seite 21). 1 REV-X bearbeiten Öffnet das Setup-Fenster „REV-X“ (Seite 21). 2 REV-X-Effekttyp Wählt den REV-X-Effekttyp aus. Optionen: Hall, Room, Plate (Saal, Raum, Hallplatte) UR-RT4 / UR-RT2 Benutzerhandbuch...
-
Seite 18: Einstellungsfenster
Optionen: 120 Hz, 100 Hz, 80 Hz, 60 Hz, 40 Hz Stellt den Return-Pegel des ausgewählten (hervorgehobenen) Signals ein. 3 LOOPBACK Bereich: – ∞ dB − +6,00 dB Schaltet die Loopback-Funktion ein (leuchtet) und aus (leuchtet nicht). Siehe „LOOPBACK“ im Abschnitt „dspMixFx UR-RT“ (Seite 15). UR-RT4 / UR-RT2 Benutzerhandbuch... -
Seite 19: Sweet Spot Morphing Channel Strip
Sie dann auf „Channel Strip Edit“ im Bereich „Channel Area“ (Seite 12). 2 RELEASE Stellt die Release-Zeit des Kompressors ein. Bereich: 9,3 ms – 999,0 ms 3 RATIO Stellt die Release-Zeit des Kompressors ein. Bereich: 1.00 − ∞ UR-RT4 / UR-RT2 Benutzerhandbuch... - Seite 20 1 Equalizer-Kurve Dieses Diagramm zeigt die Eigenschaften des 3-Band- Equalizers an. Die vertikale Achse repräsentiert den Pegel, die horizontale Achse die Frequenz. Sie können LOW, MID und HIGH einstellen, indem Sie den jeweiligen Griff im Diagramm ziehen. UR-RT4 / UR-RT2 Benutzerhandbuch...
-
Seite 21: Rev-X
6 HPF • Klicken Sie auf „REV-X-Bearbeitung“ (Seite 17) im Abschnitt „Reverb-Routing-Fenster“. Stellt die Grenzfrequenz des Hochpassfilters ein. Bereich: 20 Hz – 8,0 kHz Vom dspMixFx UR-RT Klicken Sie auf „REV-X-Bearbeitung“ (Seite 13) im Abschnitt „Master-Bereich“. UR-RT4 / UR-RT2 Benutzerhandbuch... - Seite 22 Vorgabewerte zurücksetzen, indem Sie die [Strg]-/ [Befehl]-Tasten gedrückt halten, wenn Sie auf die Dreh- und Schieberegler klicken. • Sie können die Parameter feiner einstellen, indem Sie die [UMSCHALT]-Taste gedrückt halten, während Sie die entsprechenden Dreh- und Schieberegler ziehen. UR-RT4 / UR-RT2 Benutzerhandbuch...
-
Seite 23: Guitar Amp Classics
So öffnen Sie das Fenster 8 OUTPUT Stellt den Gesamtausgangspegel ein. Von den Spezialfenstern für die Cubase-Serie aus Wählen Sie bei „Effekt-Typ“ „Guitar Amp Classics“ aus, und klicken Sie dann auf „Effektbearbeitung“ im Input- Settings-Fenster (Seite 16). UR-RT4 / UR-RT2 Benutzerhandbuch... - Seite 24 Regelt den Eingangspegel der Vorverstärkerstufe. Drehen Sie dieses Bedienelement im Uhrzeigersinn, um die Verzerrung zu erhöhen. 3 MASTER Stellt den Ausgangspegel der Vorverstärkerstufe ein. 4 TREBLE/MIDDLE/BASS Diese drei Bedienelemente stellen den Frequenzverlauf für die Höhen, Mitten und Bässe ein. UR-RT4 / UR-RT2 Benutzerhandbuch...
- Seite 25 Leistungsstufe für eine optimalen Klang anzusteuern. Der Regler OUTPUT stellt den Ausgangspegel des Verstärkermodells ein, ohne die Verzerrung oder den Klang zu beeinflussen. Hiermit kann die Gesamtlautstärke der Gitarre eingestellt werden, ohne andere Klangaspekte zu verändern. UR-RT4 / UR-RT2 Benutzerhandbuch...
-
Seite 26: Verwendung Mit Einem Computer
Bedienfeld anschließen oder abziehen. Rückwand Prüfen! Bei Verwendung des Kondensatormikrofons schalten Sie den Schalter ein, Mixer nachdem Sie ihn Kopfhörer- angeschlossen haben. verstärker (Schalten Sie den Schalter aus, vor dem Abziehen.) Computer Synthesizer/MIDI-Keyboard Monitorlautsprecher Externe Geräte UR-RT4 / UR-RT2 Benutzerhandbuch... -
Seite 27: Anschlussbeispiel Ur-Rt2
Sie das externe Gerät anschließen oder abziehen. Bedienfeld Rückwand Prüfen! Bei Verwendung des Kondensatormikrofons schalten Sie den Schalter Computer Synthesizer/MIDI-Keyboard Monitorlautsprecher Mixer ein, nachdem Sie ihn angeschlossen haben. (Schalten Sie den Schalter aus, vor dem Abziehen.) UR-RT4 / UR-RT2 Benutzerhandbuch... -
Seite 28: Konfigurieren Der Audiotreibereinstellungen Der Daw-Software
Starten Sie die DAW der Cubase-Serie. eingeschaltet ist ( Das Fenster [Steinberg Hub] wird angezeigt. Doppelklicken Sie auf das Verknüpfungssymbol Wählen Sie bei [Recording] im Fenster [Steinberg für Cubase auf dem Schreibtisch, um Cubase zu Hub] die Projektvorlage [Steinberg UR-RT Vocal- starten. - Seite 29 Sie mit dem Drehregler [OUTPUT] am Gerät den Ausgangssignalpegel ein. Die Aufnahme- und Wiedergabefunktionen sind nun vollständig beschrieben. Weitere Informationen zur Verwendung von Programmen der Cubase-Serie finden Sie im PDF-Handbuch, das über das [Hilfe]-Menü der Cubase-Serie zu finden ist. UR-RT4 / UR-RT2 Benutzerhandbuch...
-
Seite 30: Verwendung Mit Einem Ios-Gerät
• Für den Anschluss des UR-RT an ein iOS-Gerät benötigen Sie das Apple iPad Camera Connection Kit oder den Lightning auf USB Kamera-Adapter. • Für die neuesten Informationen zu kompatiblen iOS-Geräten beachten Sie bitte die unten angegebene Website von Steinberg. http://www.steinberg.de/... -
Seite 31: Anschlussbeispiel Ur-Rt2
• Für den Anschluss des UR-RT an ein iOS-Gerät benötigen Sie das Apple iPad Camera Connection Kit oder den Lightning auf USB Kamera-Adapter. • Für die neuesten Informationen zu kompatiblen iOS-Geräten beachten Sie bitte die unten angegebene Website von Steinberg. http://www.steinberg.de/... -
Seite 32: Aufnahme/Wiedergabe
[PHONES]-Regler am Gerät die Lautstärke des Kopfhörers ein. Tippen Sie auf [+AUDIO], um eine AUDIO-Spur Tippen Sie auf [ ], um die Aufnahme zu starten. hinzuzufügen. Tippen Sie auf [>], um die Aufzeichnung zu stoppen. UR-RT4 / UR-RT2 Benutzerhandbuch... - Seite 33 Tippen Sie auf [>], um den aufgezeichneten Klang abzuspielen. dspMixFx (für iOS-Geräte) Bedienen Sie die eingebauten DSP-Mischpultfunktionen und DSP-Effekte bequem vom iOS-Gerät aus mit dspMixFx für iOS-Geräte. Näheres zu dieser App erfahren Sie auf der unten angegebenen Steinberg-Website. http://www.steinberg.de/ UR-RT4 / UR-RT2 Benutzerhandbuch...
-
Seite 34: Problembehandlung
Ist die Einstellung bei [ASIO-Treiber] im Programm der Cubase-Serie richtig eingestellt? Gehen Sie im Cubase-Menü zu [Studio] [Studio-Einstellungen] [VST-Audiosystem], und vergewissern Sie sich dann, dass bei [ASIO-Treiber] der Eintrag [Yamaha Steinberg USB ASIO] (Windows) bzw. [Steinberg UR-RT] (Mac) ausgewählt ist. indo s UR-RT4 / UR-RT2 Benutzerhandbuch... - Seite 35 Ist die Loopback-Funktion richtig eingestellt? Schalten Sie „Enable Loopback“ aus („Off“), wenn Sie die Loopback-Funktion nicht verwenden. Anweisungen finden Sie im Abschnitt „Setup-Fenster“ (Seite 18 bzw. Seite 14). Für neueste Support-Informationen besuchen Sie die unten angegebene Website von Steinberg. http://www.steinberg.de/ UR-RT4 / UR-RT2 Benutzerhandbuch...
-
Seite 36: Anhang
Die maximale Anzahl gleichzeitig nutzbarer Kanaleffekt- und Guitar-Amp-Classics-Instanzen ist wie folgt eingeschränkt. Ein Kanaleffekt kann z. B. für zwei Monokanäle verwendet werden, während gleichzeitig Guitar Amp Classics für einen Monokanal verwendet wird. Kanaleffekt Guitar Amp Classics Mono Stereo Mono Stereo UR-RT4 / UR-RT2 Benutzerhandbuch... -
Seite 37: Signalflüsse
Vom Eingang am Gerät Kanal- zug DAW- DAW- DAW- Eingang Eingang Eingang Kanal- zug Zum Ausgang am Gerät Zum Ausgang am Gerät Zum Ausgang am Gerät *2 Sie können dies für MIX 1 oder MIX 2 einschalten. UR-RT4 / UR-RT2 Benutzerhandbuch... - Seite 38 Unterer Bereich (MON.FX) Vom Eingang am Gerät Vom Eingang am Gerät Vom Eingang am Gerät Kanal- zug DAW- DAW- DAW- Eingang Eingang Eingang Kanal- zug Zum Ausgang am Gerät Zum Ausgang am Gerät Zum Ausgang am Gerät UR-RT4 / UR-RT2 Benutzerhandbuch...
-
Seite 39: Blockschaltbilder
Anhang Blockschaltbilder UR-RT4 – 44,1/48/88,2/96 kHz UR-RT4 / UR-RT2 Benutzerhandbuch... - Seite 40 Anhang UR-RT4 – 176,4/192 kHz UR-RT4 / UR-RT2 Benutzerhandbuch...
- Seite 41 Anhang UR-RT4 – 44,1/48/88,2/96 kHz – iOS-Gerät UR-RT4 / UR-RT2 Benutzerhandbuch...
- Seite 42 Anhang UR-RT4 – 176,4/192 kHz – iOS-Gerät UR-RT4 / UR-RT2 Benutzerhandbuch...
- Seite 43 Anhang UR-RT2 – 44,1/48/88,2/96 kHz UR-RT4 / UR-RT2 Benutzerhandbuch...
- Seite 44 Anhang UR-RT2 – 176,4/192 kHz UR-RT4 / UR-RT2 Benutzerhandbuch...
- Seite 45 Anhang UR-RT2 – 44,1/48/88,2/96 kHz – iOS-Gerät UR-RT4 / UR-RT2 Benutzerhandbuch...
- Seite 46 Anhang UR-RT2 – 176,4/192 kHz – iOS-Gerät UR-RT4 / UR-RT2 Benutzerhandbuch...
-
Seite 47: Allgemeine Technische Daten
- USB-Kabel Der Inhalt dieser Bedienungsanleitung gilt für die neuesten technischen Daten zum Zeitpunkt der Veröffentlichung. Um die neueste Version der Anleitung zu erhalten, rufen Sie die Website von Steinberg auf und laden Sie dann die Datei mit der Bedienungsanleitung herunter. -
Seite 48: Technische Daten
Maximaler Ausgangspegel 100 mW + 100 mW, 40 Ω USB- Technische Daten USB 2.0, 24 Bit, 44,1 kHz/48 kHz/88,2 kHz/96 kHz/176,4 kHz/192 kHz XLR INPUT Polarität 1: Masse, 2: heiß (+), 3: kalt (–) *[TRANSFORMER]-Schalter AUS UR-RT4 / UR-RT2 Benutzerhandbuch... - Seite 49 KOPFHÖRER Maximaler Ausgangspegel 100 mW + 100 mW, 40 Ω Technische Daten USB 2.0, 24 Bit, 44,1 kHz/48 kHz/88,2 kHz/96 kHz/176,4 kHz/192 kHz XLR INPUT Polarität 1: Masse, 2: heiß (+), 3: kalt (–) *[TRANSFORMER]-Schalter AUS UR-RT4 / UR-RT2 Benutzerhandbuch...
-
Seite 50: Deinstallieren Von Tools For Ur-Rt
• Yamaha Steinberg USB Driver Starten Sie den Computer und melden Sie sich • Steinberg UR-RT Applications unter dem Administratorkonto an. (Steinberg UR-RT4 Applications oder Steinberg UR-RT2 Beenden Sie alle laufenden Anwendungen und Applications) schließen Sie alle geöffneten Fenster. • Basic FX Suite Gehen Sie zur Deinstallation von TOOLS for UR-RT wie Legen Sie die mitgelieferte CD-ROM „TOOLS for... - Seite 51 Steinberg Website http://www.steinberg.net/ Manual Development Group © 2018 Yamaha Corporation Published 02/2018 LB-A0...
