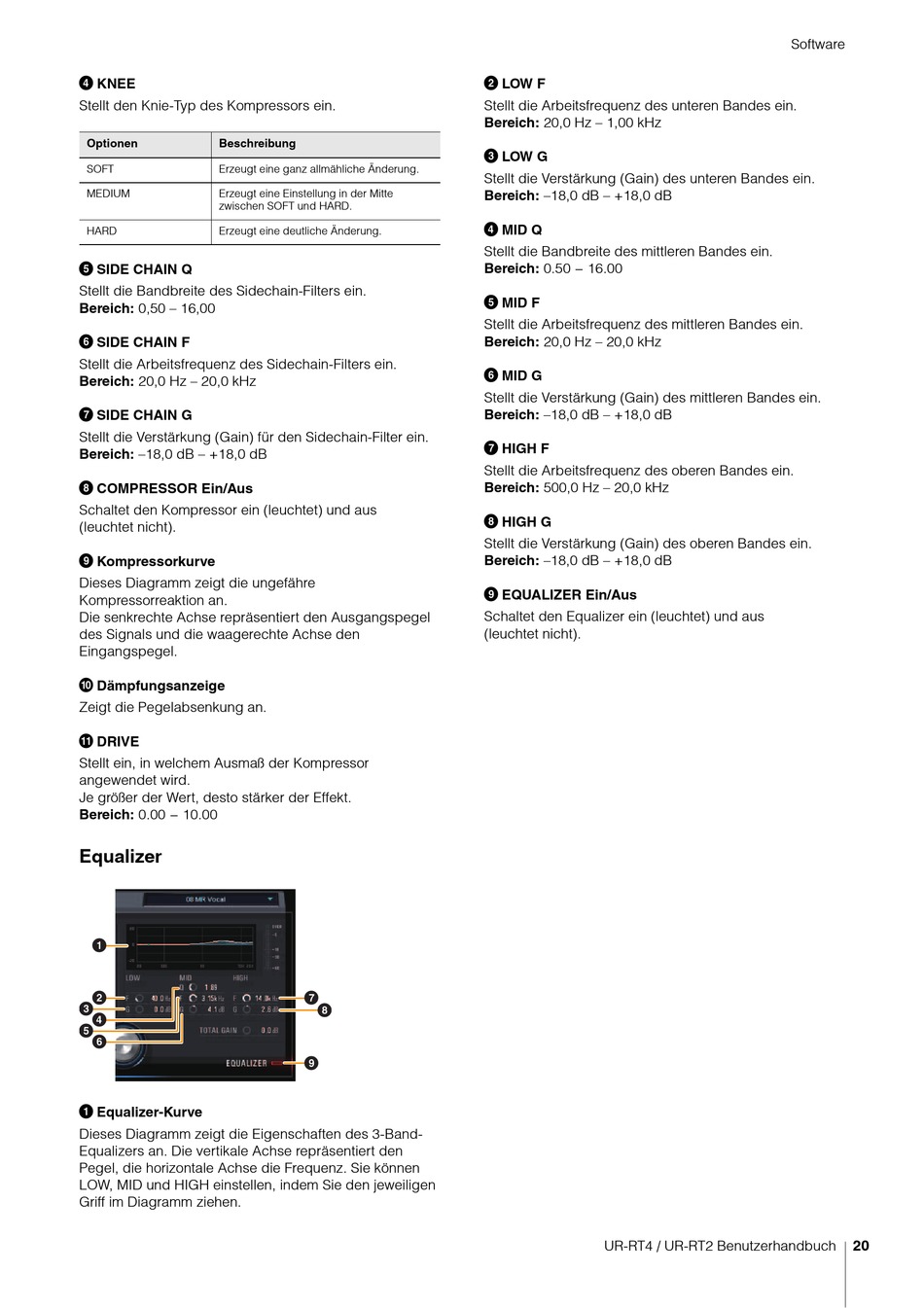

Steinberg UR-RT4 Benutzerhandbuch Seite 20

4 KNEE
Stellt den Knie-Typ des Kompressors ein.
Optionen Beschreibung
SOFT Erzeugt eine ganz allmähliche Änderung.
MEDIUM Erzeugt eine Einstellung in der Mitte
zwischen SOFT und HARD.
HARD Erzeugt eine deutliche Änderung.
5 SIDE CHAIN Q
Stellt die Bandbreite des Sidechain-Filters ein.
Bereich: 0,50 – 16,00
6 SIDE CHAIN F
Stellt die Arbeitsfrequenz des Sidechain-Filters ein.
Bereich: 20,0 Hz – 20,0 kHz
7 SIDE CHAIN G
Stellt die Verstärkung (Gain) für den Sidechain-Filter ein.
Bereich: –18,0 dB – +18,0 dB
8 COMPRESSOR Ein/Aus
Schaltet den Kompressor ein (leuchtet) und aus
(leuchtet nicht).
9 Kompressorkurve
Dieses Diagramm zeigt die ungefähre
Kompressorreaktion an.
Die senkrechte Achse repräsentiert den Ausgangspegel
des Signals und die waagerechte Achse den
Eingangspegel.
) Dämpfungsanzeige
Zeigt die Pegelabsenkung an.
! DRIVE
Stellt ein, in welchem Ausmaß der Kompressor
angewendet wird.
Je größer der Wert, desto stärker der Effekt.
Bereich: 0.00 − 10.00
Equalizer
1
2
3
4
5
6
1 Equalizer-Kurve
Dieses Diagramm zeigt die Eigenschaften des 3-Band-
Equalizers an. Die vertikale Achse repräsentiert den
Pegel, die horizontale Achse die Frequenz. Sie können
LOW, MID und HIGH einstellen, indem Sie den jeweiligen
Griff im Diagramm ziehen.
7
8
9
2 LOW F
Stellt die Arbeitsfrequenz des unteren Bandes ein.
Bereich: 20,0 Hz – 1,00 kHz
3 LOW G
Stellt die Verstärkung (Gain) des unteren Bandes ein.
Bereich: –18,0 dB – +18,0 dB
4 MID Q
Stellt die Bandbreite des mittleren Bandes ein.
Bereich: 0.50 − 16.00
5 MID F
Stellt die Arbeitsfrequenz des mittleren Bandes ein.
Bereich: 20,0 Hz – 20,0 kHz
6 MID G
Stellt die Verstärkung (Gain) des mittleren Bandes ein.
Bereich: –18,0 dB – +18,0 dB
7 HIGH F
Stellt die Arbeitsfrequenz des oberen Bandes ein.
Bereich: 500,0 Hz – 20,0 kHz
8 HIGH G
Stellt die Verstärkung (Gain) des oberen Bandes ein.
Bereich: –18,0 dB – +18,0 dB
9 EQUALIZER Ein/Aus
Schaltet den Equalizer ein (leuchtet) und aus
(leuchtet nicht).
