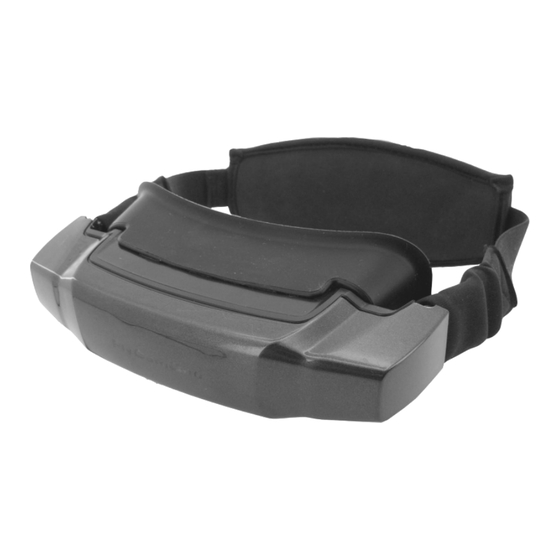

ACME FlyCamOne HD V-Eyes Bedienungsanleitung

Video glasses
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
V-Eyes Video Glasses
Eyes Video Glasses
Bedienungsanleitung
Bedienungsanleitung
Bitte vor Inbetriebnahme sorgfältig lesen!
Bitte vor Inbetriebnahme sorgfältig lesen!
Instruction manual
Please read carefully before using the camera!
Please read carefully before using the camera!
Manuel d'instructions
Manuel d'instructions
A lire attentivement avant d'utiliser le modèle!
attentivement avant d'utiliser le modèle!
Cuidado, leer atentamente antes de utilizar!
Cuidado, leer atentamente antes de utilizar!
Vers.:1.0
"FlyCamOne", "CarCamOne" und das "FlyCamOne" Logo sindregistrierteMarkenvon ACME the game company,
© copyright 2011 von ACME the game company GmbH
Manual de uso
ACME the game company, Deutschland

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ACME FlyCamOne HD V-Eyes

Inhaltszusammenfassung für ACME FlyCamOne HD V-Eyes

  • Seite 1 Manual de uso Cuidado, leer atentamente antes de utilizar! Cuidado, leer atentamente antes de utilizar! Vers.:1.0 "FlyCamOne", “CarCamOne” und das “FlyCamOne” Logo sindregistrierteMarkenvon ACME the game company, ACME the game company, Deutschland © copyright 2011 von ACME the game company GmbH...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise WARNUNG: SERVICE & SUPPORT BEACHTEN SIE FOLGENDE HINWEISE, ACME the game company GmbH UM STROMSCHLÄGE ODER SCHÄDEN Industriestr. 10a AM PRODUKT AUSZUSCHLIESSEN: - SETZEN SIE DAS GERÄT NICHT REGEN, FEUCHTIGKEIT, TROPF- ODER 33397 Rietberg SPRITZWASSER AUS Germany - STELLEN SIE KEINE FLÜSSIGKEITS GEFÜLLTEN...
  • Seite 3 Lieferumfang Überprüfen Sie die Vollständigkeit bevor Sie das Gerät in Betrieb nehmen Überprüfen Sie die Vollständigkeit bevor Sie das Gerät in Betrieb nehmen V-Eyes Brille BasismodulKopfhörer Anleitung AV-Kabel - Chinch auf 3,5 mm Klinke...

  • Seite 4: Akku Aufladen

    FlyCamOne HD Videobrille Die FlyCamOne HD V-Eyes Video Brille ist mit hochwertigen Videobausteinen ausgestattet die eine Bildschirmdiagonale von 68“/172cm bei einer Auflösung von 640x480xRGB (922K) simulieren. Epilepsie-Warnung Bei manchen Personen kann es in besonderen Fällen zu epileptischen Anfällen oder Bewusstseinsstörungen kommen, wenn sie bestimmten Blitzlichtern oder Lichteffekten ausgesetzt sind.

  • Seite 5: Funktionsübersicht - Aufbau

    Funktionsübersicht - Aufbau Gyroskop-Reset Kopfhörerbuchse links Kabel zur V-Eyes Basis Kopfhörerbuchse rechts Ein-/Aus ZoZoom Betriebsanzeige Binden Lautstärke LinX Anzeige LinX Antenne Mini- USB 10-Pin-Bus PPM Signal I/O-Port Brille AV-IN...
  • Seite 6 Inbetriebnahme Für den Betrieb der V-Eyes Videobrille in Verbindung mit der FlyCamOne HD ist das Videoübertragungssystem (FCHD03) notwendig. Schieben Sie die V-Eyes Basis auf den Video-Empfänger und verriegeln Sie diesen. (Öffnen Sie den Empfänger indem Sie das Batteriefach zur Schalterseite schieben). Stecken Sie das Kabel der Brille in die Buchse an der Unterseite der V-Eyes Basis.

  • Seite 7: Fpv-Kopf Für Den Immersionsflug Im Modellbau (Optional)

    FPV-Kopf für den Immersionsflug im Modellbau (optional) Mit dem FPV- Kopf erreicht die Kamera ihre volle Bewegungsfreiheit um 170° in Pan-Ebene (Schwenken) sowie 170° in der Tilt-Ebene (Neigen). Im Set sind zwei Servos enthalten, die an die RC- Empfänger angeschlossen werden.

  • Seite 8: Flycamone Hd Zubehör

    FlyCamOne HD Zubehör FlyCamOne HD 5.8GHz Empfänger mit 63,5mm/2,5' FlyCamOne HD Bildschirm Kompatible Art.-Nr.: Artikel Kamera FCHD02 4260033 049520 FlyCamOne HD Bildschirm 2,5"; 150cm Kabel 720 &1080 FCHD03 4260033 049537 FlyCamOne HD Transmission Set 5.8GHz; 720 &1080 CCHD02 4260033 049544 FlyCamOne HD CarCamOneKabel;...

  • Seite 9: Product Contents

    Productcontents Check the completeness before using the product V-Eyes Goggles Base Headphones Manual AV-cable - jack on 3,5 mm...

  • Seite 10: Charging The Battery

    FlyCamOne HD Video Goggles The FlyCamOne HD V-Eyes Video Goggles are equipped with valuable video modules that simulate a screen diagonal of 68“/172cm at a resolution of 640x320xRGB (922K). Epilepsiy- Advisory Some individuals may getepileptic seizures or consciousness disturbances if they are exposed to flashing lights or light patterns.
  • Seite 11 Overviewand Setup Gyroscope - reset Headphone plug left Cable for V-Eyes Base Headphone plug right ON / OFF ZoZoom Power indicator Bind Volume LinX indicator LinX Antenna Mini- USB 10-Pin-Bus PPM Signal I/O-Port Goggles AV-IN...
  • Seite 12 Start- Up For using the V-Eyes together with the FlyCamOne HD the video transmission set (FCHD03) is essential. Slide on the V-Eyes Baseon the receiver unit and lock it(Open the receiverby sliding the battery compartment). Plug the goggles cable in the jack at the bottom of the V-Eyes Base. Now switch on all elements (camera, sender, receiver and V-Eyes Base).

  • Seite 13: Technical Data

    FPV-Head for immersion flight (optional) With the FPV- headyou can reach full latitude with 170° Pan- level as well as 170° in Tilt- level. The set contains two servosthat you can connect to your receiver. All lensesare compatible to the FPV- head. (Art.-No.: FCHD38) Technical Data Operating voltage:...
  • Seite 14 FlyCamOne HD Accessories FlyCamOne HD 5.8GHz receiver with 63,5mm/2,5' FlyCamOne HD screen Compatible Art.-No.: Article Camera FCHD02 4260033 049520 FlyCamOne HD Screen 2,5"; 150cm cable 720 & 1080 FCHD03 4260033 049537 FlyCamOne HD Transmission Set 5.8GHz; 720 & 1080 CCHD02 4260033 049544 FlyCamOne HD CarCamOne Cable;...

  • Seite 15: Contenu De La Boite

    Contenu de la boite Assurez-vous que le materiel est complet avant de l’utiliser vous que le materiel est complet avant de l’utiliser Lunettes V-Eyes Base Ecouteurs Manuel Câble AV - jack 3.5 mm...

  • Seite 16: Charge De La Batterie

    FlyCamOne HD VideoGoggles Les lunettes FlyCamOne HD sont équipéesde modules vidéos qui reproduisent un écran dont la diagonale est de 68“/172cm avec une résolution de 640x320xRGB (922K). Avertissements sur l‘épilepsie L’utilisation de cet accessoire est susceptible de déclencher des crises d’épilepsie. Celles-ci sont caractérisées par des étourdissements accompagnés de flashes lumineux.
  • Seite 17 Vued’ensemble et fonctionnalités Gyroscope - reset Ecouteur gauche Câble pour la base for V-Eyes Ecouteur droit ON / OFF ZoZoom Témoin de mise Liaison sous tension Volume Témoin du module LinX Antenne du module LinX Mini- USB Bus 10-Pin- Signal PPM Port I/O- V-eyes AV-IN...

  • Seite 18: Mise En Marche

    Mise en marche Pour utiliser le module V-Eyes il est nécessaire que vous soyez équipé du module de retransmission (FCHD03) Faites glisser la base du V-Eyes sur la partie récepteur jusqu’à ce qu’il soit verrouillé Raccordez ensuite le câble des lunettes V-eyes à l’entrée jack située sur la partie basse de la base du V-Eyes.

  • Seite 19: Caractéristiques Techniques

    Tête FPV pour le vol en immersion (optionnel) La tête FPV réalise des mouvements horizontaux et verticaux à 170° (pan/tilt). Le kit est livré avec deux servo qui doivent être connectés aux voies libres de votre récepteur. Les différentes lentilles sont compatibles avec la FPV.
  • Seite 20 Catalogue d’accessoires pour la FlyCamOne HD Récepteur en 5.8GHz avec l’écran 63,5mm/2,5' FlyCamOne HD Art-No: Articles Modèle FCHD02 4260033 049520 Ecran pour FlyCamOne HD 2,5"; avec cordon de 150cm 720,1080 Kit de retransmission en 5.8GHz pour FlyCamOne HD; FCHD03 4260033 049537 En 25mV –...
