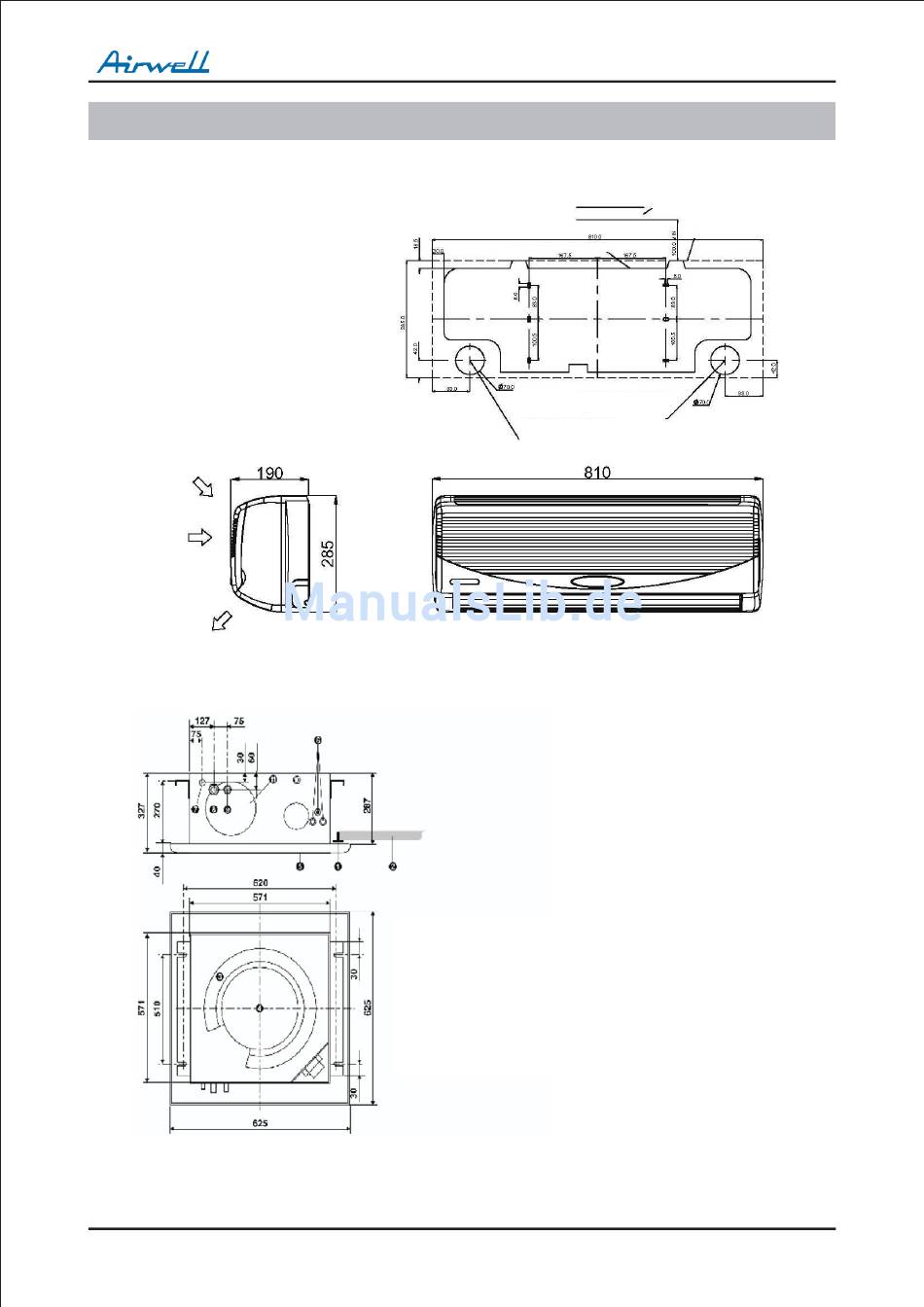

4.
ABMESSUNGEN
4.1
Innenteil: FLO 9/12 DC INV
LUFTEINTRITT
LUFTEINTRITT
LUFTAUSTRITT
4.2
Innenteil: K 9/12 DC INV
Technisches Handbuch - DUO DC INV
SCHABLONE FÜR
WANDBEFESTIGUNG
DES INNENTEILS
UMRISS MONTAGEPLATTE
WANDBOHRUNG (FÜR
LEITUNGSANSCHLUSS
HINTEN)
WANDBOHRUNG (FÜR
LEITUNGS-ANSCHLUSS
HINTEN LINKS)
KASSETTENABMESSUNGEN
1
Abgehängte Decke
2
T-Profil (abgehängte Decke)
3
Verdampfer
4
Ventilator
5
Gitter
6
Elektrischer Anschluss
7
Kondensatabfluss ø 15
8
Saug-/Heißgasleitung
9
Flüssigkeitsleitung
10
Außenluftanschluss
11
Zuluftanschluss (Vorprägung)
ABMESSUNGEN
DECKE
UMRISS INNENTEIL
4-1
