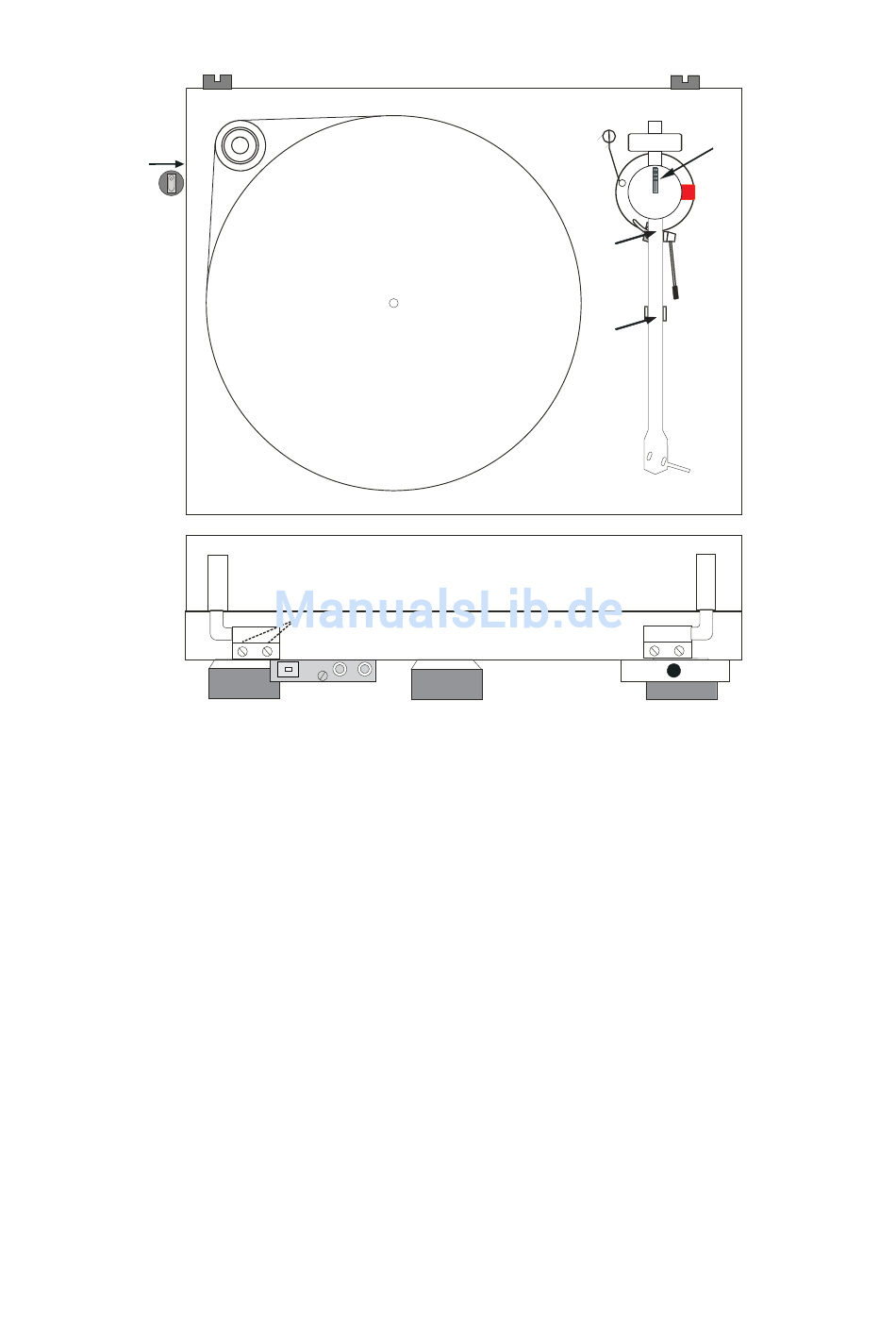

Bedienelemente und Anschlussstellen
1 Start/Stopp-Schalter
2/22 Pulley und Antriebsriemen *
3 Plattenteller mit Plattentellerauflage *
4/44 Gegengewicht * mit Aufnahme
5 Lifthebel
6/66 Tonarmstütze und abnehmbare Transportsicherungen für das Tonarmrohr
7/77 Tonarmrohr und Tonarmlager-Gehäuse mit roter Transportsicherung
8 Bolzen zum Einhängen des Antiskating-Gewichts
9 Führungsstütze des Antiskating-Gewichts
10 Antiskating-Gewicht mit Einhängfaden und -schlaufe *
11 Tonabnehmerkopf mit montiertem MM-Tonabnehmer Ortofon OMB 3E oder Ortofon 2M Blue
und Griff zum Führen des Tonarmrohrs
12 Cinch-Buchsen für Signalausgang, Masseanschluss sowie USB-Ausgang
(Cinch-Buchsen nur zum Anschluss ausschließlich an einen Hochpegeleingang
wie z.B. TAPE, AUX, DAT oder VIDEO)
13 Netzteilbuchse
14 Scharniere der Abdeckhaube mit Schrauben
Phono- und USB-Kabel (ohne Abbildung) *
3,5mm Klinkenstecker/Cinch-Adapter (ohne Abbildung) *
Zentrieradapter für Single-Schallplatten (17cm) ohne Mittelstern (ohne Abbildung) *
Netzteil (ohne Abbildung) *
Tonarmwaage - weißes Plastikteil mit mN-Skala (ohne Abbildung)
Zwei Sechskantschlüssel (ohne Abbildung)
2
Audio Trade GmbH
©
22
3
14
12
