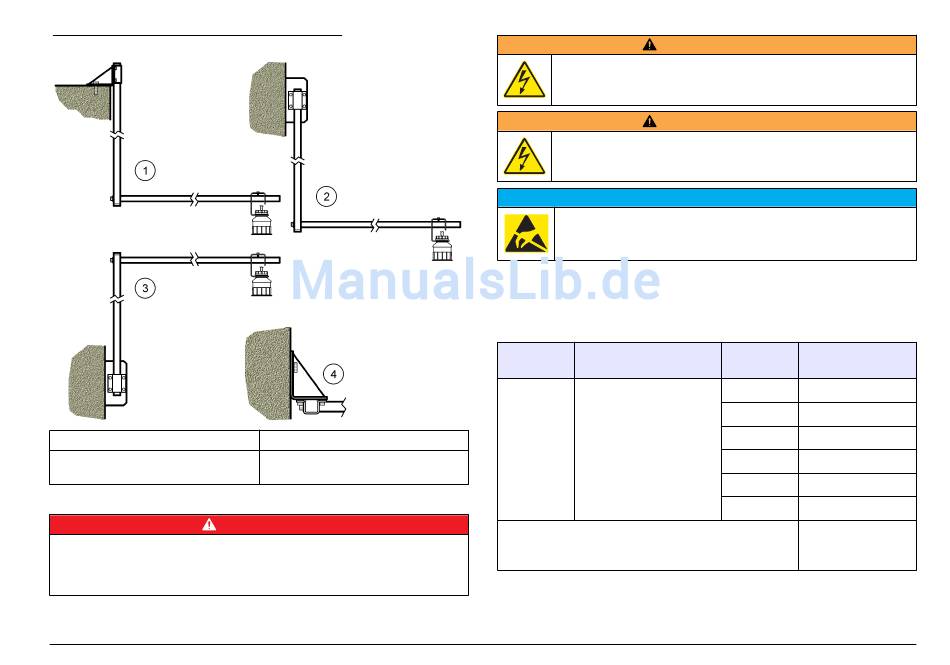

Paveikslėlis 3 Papildomi tvirtinimo pavyzdžiai
1 Tvirtinimo viršutinėje dalyje parinktis
2 Šoninis tvirtinimas, 1 parinktis
Jutiklis sujungiamas su moduliu.
P A V O J U S
Mirtino elektros smūgio pavojus. Aukštos įtampos valdiklio laidai eina už aukštos
įtampos apsaugos valdiklio gaubto viduje. Apsauga turi likti įstatyta, išskyrus tada,
kai įstatomi moduliai arba kai kvalifikuotas montavimo technikas jungia maitinimo,
relių arba analoginių ir tinklo plokščių laidus.
3 Šoninis tvirtinimas, 2 parinktis
4 Šoninis tvirtinimas, 2 parinktis
(vaizdas iš viršaus)
Į S P Ė J I M A S
Galima patirti mirtiną elektros smūgį. Kai ką nors jungiate prie elektros
srovės, visada atjunkite prietaiso maitinimą.
Į S P Ė J I M A S
Galima patirti mirtiną elektros smūgį. Šiame instrukcijos skyriuje
aprašytus veiksmus gali atlikti tik kvalifikuoti asmenys.
P A S T A B A
Galima žala prietaisui. Jautrius vidinius elektroninius komponentus gali
pažeisti statinis elektros krūvis, dėl to prietaisas gali veikti ne taip
efektyviai ir galiausiai sugesti.
Ultragarsinį jutiklį galima prijungti prie srauto modulio. Montuojant modulį
ir prijungiant jutiklį remiamasi aprašytais etapais
Pastaba: Modulio vienu metu negalima sujungti su įvairių tipų jutikliais.
Lentelė 3 Ultragarsinio jutiklio laidų lentelė
Jungtis Jutiklis
6-kojelė Ultragarsinis
Ekranuotieji jutiklio laidai – Visi jutiklio įžeminimo ir (arba)
ekranuotieji laidai sujungiami su sc200 apgaubo įžeminimo
varžtais.
irLentelė 3
Jungties Laido spalva
kojelė
1 —
2 —
3 Raudonas
4 Žalias
5 Geltonas
6 Mėlynas
Juodas
