BND-Kaffeestudio - Boris Nawroth - Blockfeldstraße 16 - 67112 Mutterstadt
Ersatzteile und Zubehör für Kaffeevollautomaten

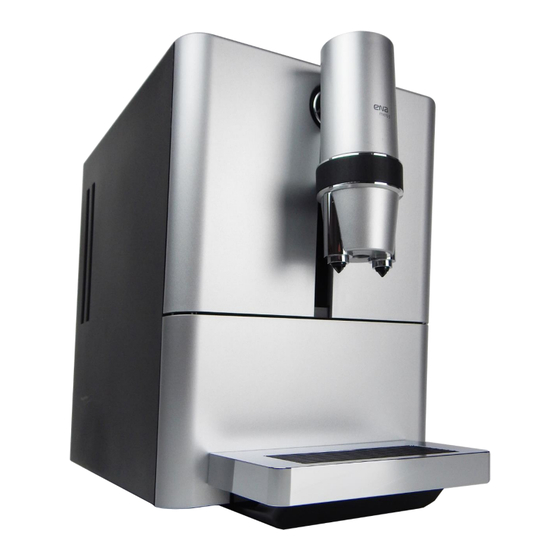

Reparaturanleitung Pumpe ausbauen für Jura ENA Micro und A-Serie Kaffeevollautomaten
Wichtig!
Vor dem Öffnen elektrischer Geräte immer den Netzstecker ziehen!
In dieser Anleitung wird gezeigt wie man aus der Jura ENA Micro und
bauähnlichen Jura A-Serie die Pumpe ausbaut.
Benötigtes Werkzeug: Torx-Schraubendreher TX15 und Spitzzange
Alle Ersatzteile für die Reparatur Ihres Jura Kaffeevollautomaten online und vor
Ort kaufen bei BND-Kaffeestudio Mutterstadt:
https://www.juraprofi.de/Jura-Ersatzteile:::38.html
Seite 1 von 8
Werbung
Verwandte Anleitungen für Jura ENA Micro
Inhaltszusammenfassung für Jura ENA Micro
- Seite 1 Reparaturanleitung Pumpe ausbauen für Jura ENA Micro und A-Serie Kaffeevollautomaten Wichtig! Vor dem Öffnen elektrischer Geräte immer den Netzstecker ziehen! In dieser Anleitung wird gezeigt wie man aus der Jura ENA Micro und bauähnlichen Jura A-Serie die Pumpe ausbaut. Benötigtes Werkzeug: Torx-Schraubendreher TX15 und Spitzzange Alle Ersatzteile für die Reparatur Ihres Jura Kaffeevollautomaten online und vor...
- Seite 2 Bitte den Jura Kaffeevollautomaten zuerst mit der Anleitung: Gehäuse zerlegen Jura ENA Micro öffnen und die linke Seitenwand des Gerätes entfernen. Das sollte dann so aussehen wie auf dem Bild oben. Bitte entfernen Sie die Schlauchklammer am Pumpenanschlusswinkel oder Membranregler (je nach Ausführung) ...
- Seite 3 ... und ziehen Sie dann den Gewebeschlauch aus dem Pumpenanschluss. Entfernen Sie die 3 Torx-Schrauben mit denen die Leistungsplatine im Gerät befestigt ist. Seite 3 von 8...
- Seite 4 Nun können Sie die Platine leicht nach vorne ziehen ..bis die Pumpenhalterung frei ist. Seite 4 von 8...
- Seite 5 Jetzt lässt sich die Pumpe nach vorne herausziehen. Jetzt Legen Sie die Pumpe wie abgebildet zur Seite ... Seite 5 von 8...
- Seite 6 ... und lösen mit der Spitzzange oder den Fingern den Silikonschlauch am Pumpenende. Entfernen Sie alle Stecker an der Pumpe mit der Zange ... Seite 6 von 8...
- Seite 7 ... um die Pumpe entnehmen zu können. Eine neue Pumpe kann hier online bestellt werden: https://www.juraprofi.de/Jura-Ersatzteile/Pumpen/Wasser-Pumpe-Sysco-SAP-HP4-fuer- Jura::10020.html Seite 7 von 8...
- Seite 8 BND-Kaffeestudio - Boris Nawroth - Blockfeldstraße 16 - 67112 Mutterstadt Ersatzteile und Zubehör für Kaffeevollautomaten Alle Ersatzteile für die Reparatur Ihres Kaffeevollautomaten online und vor Ort kaufen bei BND-Kaffeestudio Mutterstadt: https://www.juraprofi.de Wichtig! Der Automat muss vor dem Öffnen immer vom Stromnetz getrennt werden (Stecker ziehen).
