Belegung Klemme X1 auf Platine Steuerelektronik

975-0449-04-01
Die Platine Steuerelektronik befindet sich unter der blauen Abdeckung die das
Display beinhaltet, im linken oberen Teil des GT30E.
Auf der Steuerelektronik befindet sich u. a. eine Anschlussklemme X1, deren
Belegung im Folgenden veranschaulicht wird.

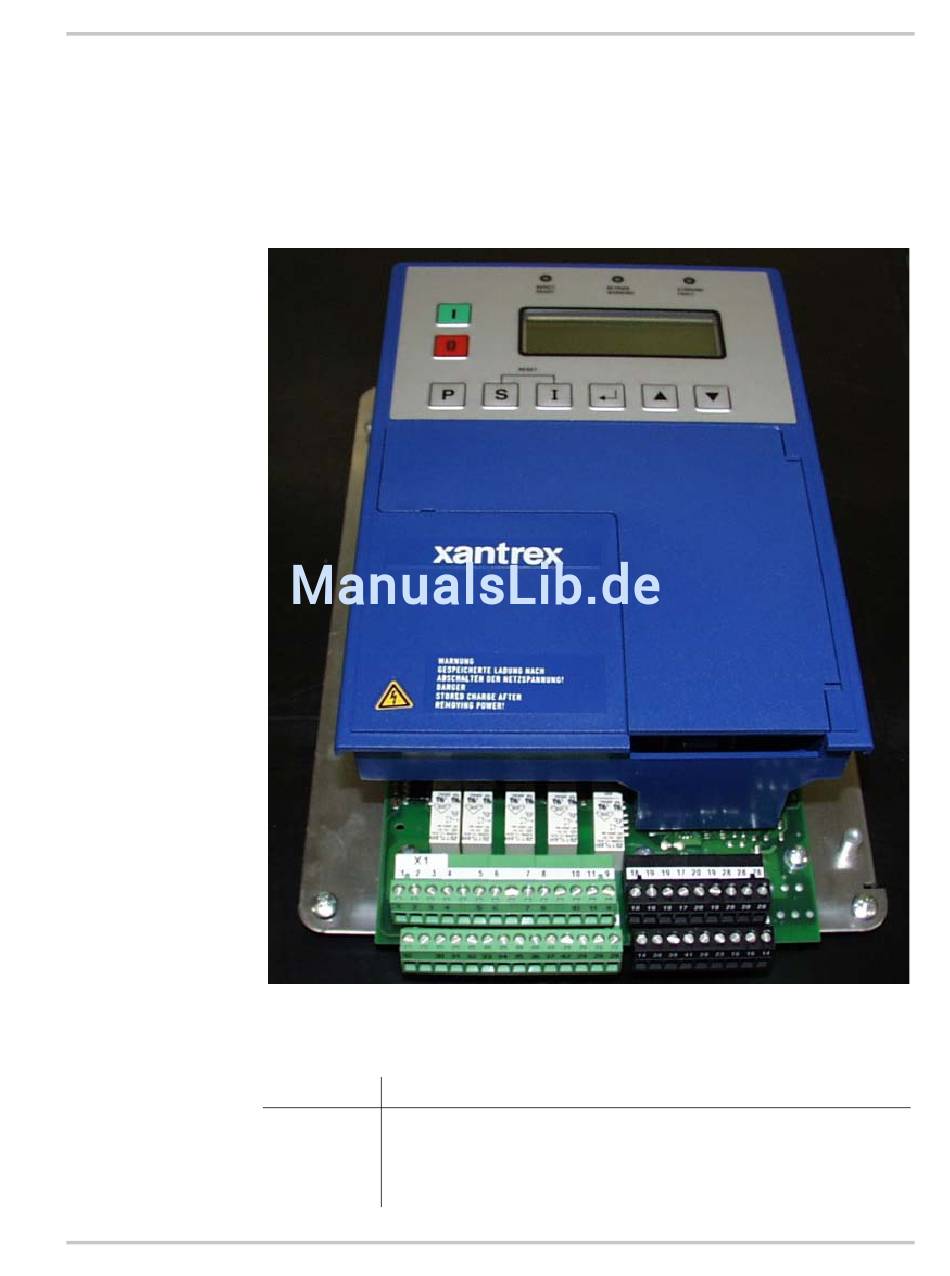

Abbildung 2-14 Steuerelektronik mit Abdeckung und Display

Tabelle 2-3 Steueranschlüsse GT30E an X1 auf Platine Steuerelektronik
Klemme X1 Funktion / Bedeutung GT30E
1 Betriebsbereit, Relais 1, potentialfrei
2 1 = NC
12 2 = NO
AC 250 V, 1 A nach AC15
Anschluss
2–17
