Installation
2–10

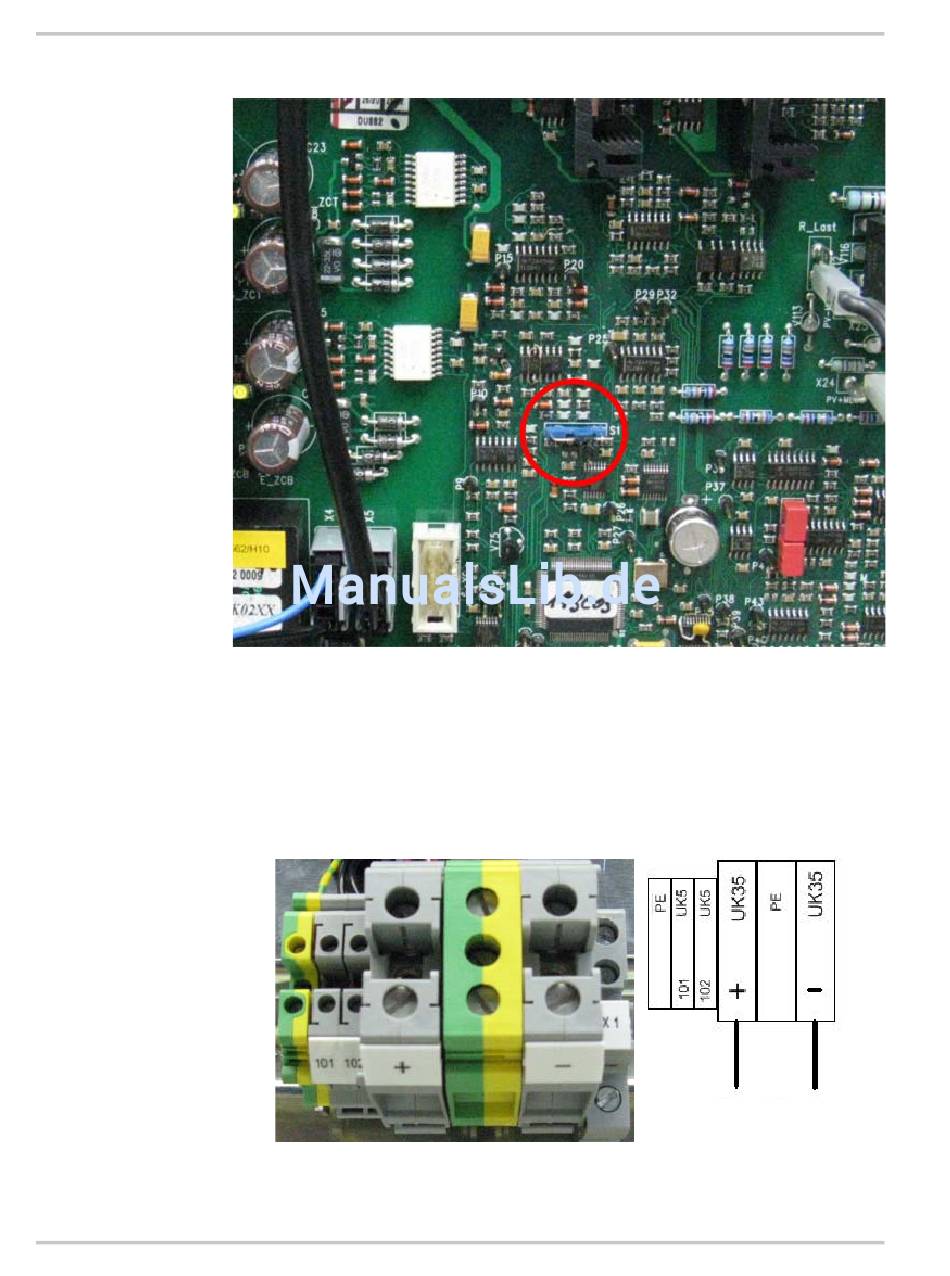

Abbildung 2-7 Platine DC / DC-Regelung mit Schalter S1, Detail
Zum Anschluss der externen Spannungsversorgung ist Klemme 101 (L1) und 102
(N) am Klemmblock X1 vorgesehen. Der Schutzleiter wird an die grüngelbe PE-
Klemme angeschlossen. Der maximal zulässige Querschnitt der
Anschlussleitungen beträgt 2,5 mm².
Abbildung 2-8 Anschlussklemmen X1:101 und 102 für externe
Spannungsversorgung
