DO8133

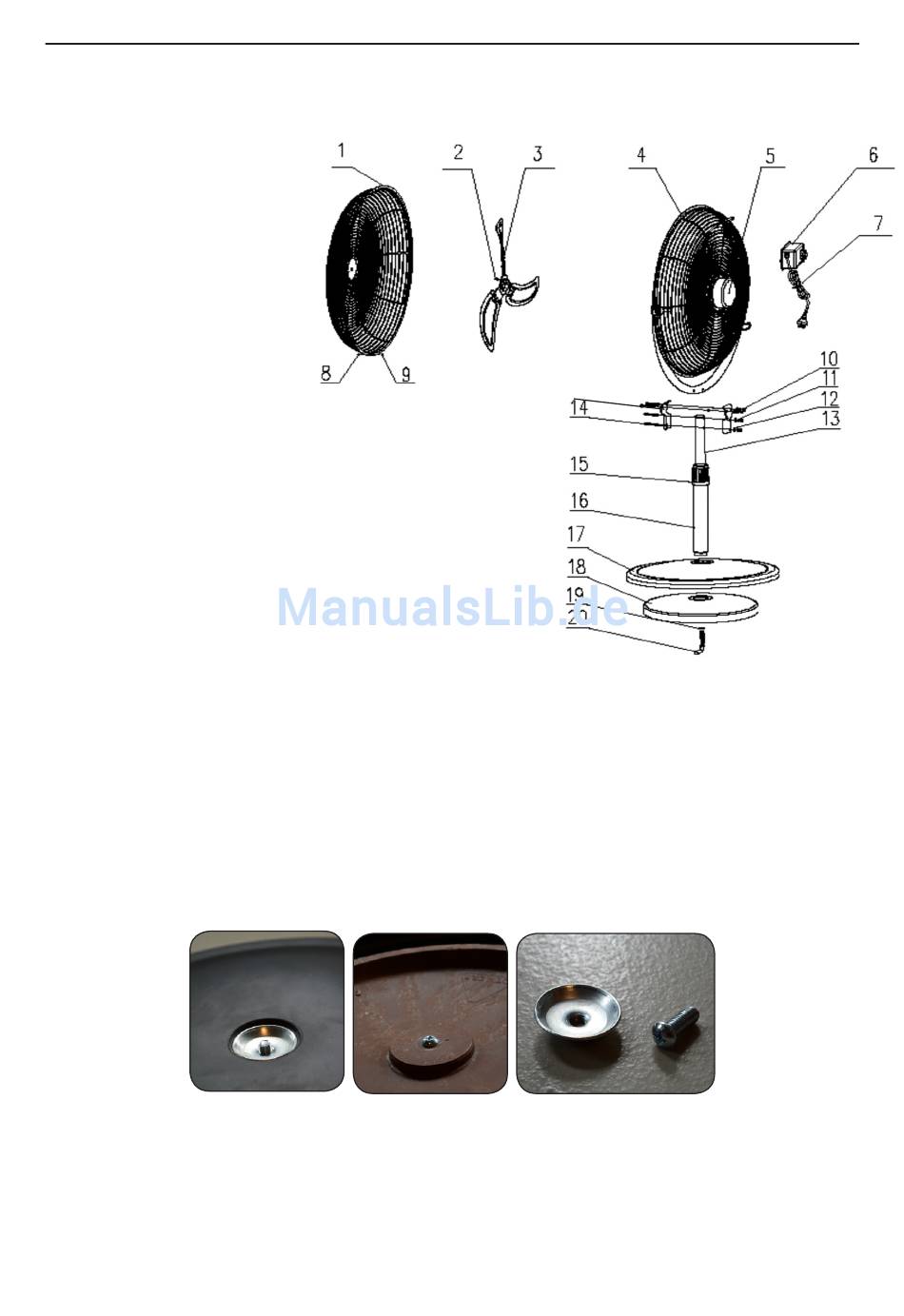

ONDERDELEN
1. Voorste veiligheidsgril
2. Schroef
3. Ventilatorblad
4. Achterste
veiligheidsgril
5. Motor
6. Motorbehuizing
7. Netstroomkabel
8. Moer
9. Bout
10. Bout + moer (x3)
11. Ring (x3)
12. Ring
13. Binnenste kolom
14. Lange bout + moer
15. Hoogteregeling
16. Buitenste kolom
17. Voet
18. Contragewicht
19. Rondsel
20. Haakse bout
21. Bevestigingshaken

MONTAGE

A. Bevestig de buitenste kolom van het statief aan de voet met contragewicht.
1. Schroef hiervoor eerst de vijs aan de onderkant van de voet met contragewicht
los en verwijder de vijs en het metalen plaatje uit de voet. Deze onderdelen zijn
louter aangebracht voor transport en zijn niet meer nodig.
2. Plaats de haakse bout in de onderkant van de voet met contragewicht.
3. Schroef de buitenste kolom op de haakse bout aan de bovenkant van de voet.
4. Draai stevig vast met behulp van de haak aan de haakse bout.
