RCWARE RX2SIM Bedienungsanleitung Seite 3
2 INBETRIEBNAHME
Verkabeln Sie RX2SIM mit Ihrem RC-Empfänger und dem Simulator-Interface ent-
sprechend der passenden Abbildung in Kapitel 1. Dann verbinden Sie RX2SIM mit
dem USB-Port Ihres Computers.
Bitte achten Sie darauf, beim Ansteckvorgang die Taste am RX2SIM nicht zu drü-
cken, um in den Betriebsmodus zu gelangen!
2.1 BETRIEBSMODUS WÄHLEN
Durch einen kurzen Tastendruck kann der Betriebsmodus des RX2SIM gewechselt
werden. Dabei wird der vorgewählte, neue Betriebsmodus durch Blinken der Mo-
dus-LED in der entsprechenden Farbe angezeigt und nach einigen Sekunden auto-
matisch aktiviert. Im Auslieferungszustand kann zwischen den folgenden Betriebs-
modi gewählt werden:
Grün: Simulator-Dongle:
Die Servo-Kanäle des RC-Empfängers werden am PPM-Ausgang des RX2SIM ausge-
geben. Ein evtl. am RX2SIM angeschlossenes Interface oder USB-Dongle wird durch
das RX2SIM mit dem USB-Anschluss des Computers verbunden.
Lila: Game Controller
In diesem Modus arbeitet RX2SIM als USB Gamecontroller und die RC Servo-Kanäle
werden den verschiedenen Gamecontroller-Achsen und -Buttons zugeordnet. Zu-
sätzlich werden die Servo-Kanäle des RC-Empfängers auch am PPM-Ausgang des
RX2SIM ausgegeben. Ein evtl. am Dongle-Anschluß des RX2SIM angestecktes
USB-Gerät wird ausgeschaltet.
Orange: USB2SYS
In diesem Betriebsmodus kann eine Verbindung zwischen dem Computer und dem
SYS-Port eines angeschlossenen Gerätes hergestellt werden. Die PPM Ein- und Aus-
gabe ist in dieser Betriebsmodus nicht aktiv.
2.2 AUSWAHL DES ANGESCHLOSSENEN EMPFÄNGERS
(gültig für die Betriebsmodi Simulator-Dongle und Game Controller)
Um die Signale des angeschlossenen RC-Empfängers zu dekodieren, muss RX2SIM
auf den entsprechenden Empfängertyp eingestellt werden.
WICHTIG: Halten Sie dazu die Eingabetaste am RX2SIM längere Zeit (> 5s) gedrückt,
bis die zum Empfängertyp passende Anzeige-LED aufleuchtet oder blinkt und las-
sen Sie dann den Taster los:
- Die LED leuchtet dauerhaft, wenn RX2SIM gültige Signale vom Empfänger erhält.
- Die LED blinkt, wenn kein gültiges Signal anliegt, z.B. weil ein unpassender Emp-
fänger-Typ eingestellt ist, der Sender nicht eingeschaltet ist oder der Empfänger
nicht korrekt arbeitet.
Auswahl des Empfängertyps
Auswahl des Betriebsmodus
(Kapitel 2.2):
(Kapitel 2.1):
Taster lang drücken

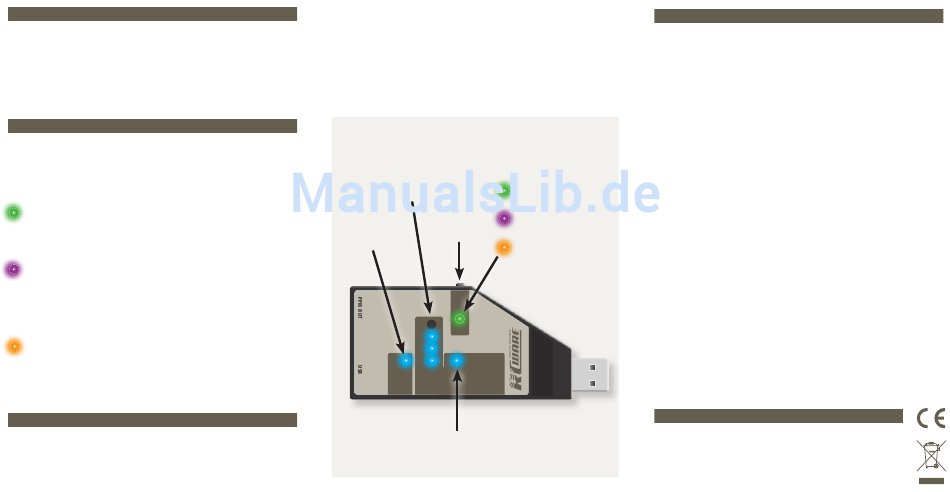

Taster kurz drücken
1. PPM (Summensignal)
2. SRXL
3. S.Bus / S.Bus2
DSM2/DSMX
Taster
(Spektrum)
RX2SIM
RX2SIM
AUX
AUX
MODE
MODE
PPM
PPM
SRXL
SRXL
Input channel
SBUS
SBUS
SINGLE CHANNELS
DSM2
DSM2
DSMX
DSMX
– + 1 2 3 4 5 6 7 8
– + 1 2 3 4 5 6 7 8
Servo-Einzelkanäle
3 KONFIGURATION
3.1 Binden von Spektrum Satelliten
Trennen Sie zunächst die Verbindung zwischen RX2SIM und dem Spektrum Satelli-
ten, verbinden Sie RX2SIM mit dem Computer und stellen am RX2SIM den Empfän-
ger-Typ „Spektrum" ein (siehe dazu Abschnitt 2.2). Nun verbinden Sie den Satelliten
mit RX2SIM. Stecken Sie das Spektrum Verbindungskabel dabei zügig in die Buchse,
damit die drei Pins im Stecker möglichst gleichzeitig Kontakt geben. Der Satellit soll-
te nun in den Bind-Modus gehen (LED am Satelliten blinkt). Falls das nicht gleich
funktioniert, wiederholen Sie ggf. den Vorgang.
3.2 Rücksetzen auf Werkseinstellung
Um das Gerät auf Werkseinstellungen zurückzusetzen, halten Sie den Eingabe-Tas-
ter gedrückt, während Sie es mit dem Computer verbinden, und lassen den Taster
dann los. Es leuchten zwei blaue LEDs. Drücken Sie nun den Taster erneut und lassen
ihn erst los, nachdem die Modus Anzeige-LED von rot-blinkend auf rotes Dauer-
Grün = Simulator-Dongle
leuchten umschaltet. Nun ist die Werkseinstellung wieder hergestellt.
(USB wird durchgeschleift)
3.3 Software-Update/Installation zusätzlicher Betriebsmodi
Lila = Game Controller
Die Betriebssoftware des RX2SIM kann über ein Update-Tool erweitert oder ggf. auf
(RX2SIM als USB-Joystick)
den neuesten Stand gebracht werden. Halten Sie dazu den Eingabe-Taster ge-
drückt, während Sie RX2SIM mit dem Computer verbinden, und lassen Sie den Tas-
Orange = USB2SYS
(Verbindung PC->SYS-Port)
ter dann los. Es leuchten zwei blaue LEDs. Starten Sie nun das Update-Tool auf dem
Computer. Nach erfolgreichem Update startet RX2SIM im neu installierten bzw.
aktualisierten Modus.
3.4 Betriebsmodi aktivieren oder deaktivieren
Nicht genutzte Betriebsmodi lassen sich deaktivieren, um diese bei der Auswahl ei-
nes anderen Betriebsmodus per Taster nicht immer überspringen zu müssen. Eben-
so lassen sich ggf. vorher deaktivierte Betriebsmodi wieder aktivieren.
Verbinden Sie dazu das Gerät mit gedrücktem Eingabe-Taster mit dem Computer
und halten Sie den Taster solange gedrückt, bis die Modus-LED die Farbe des ge-
wünschten Betriebsmodus anzeigt, der aktiviert oder deaktiviert werden soll. Las-
sen Sie zum Aktivieren den Taster los, während die vier blauen LEDs leuchten, oder
zum Deaktivieren, nachdem die LEDs erlöschen.
