Diese Bedienungsanleitung gilt nur für die neuste RX2SIM Firmware Version!
Führen Sie vor der ersten Verwendung ein Update mit StudioX durch.
1.1 SPEZIFIKATION
• Betriebsspannung: 3.8V - 6.0V (typisch 5.0V)
• Satellitenanschluss: 3.3V, max. 100mA (unbegrenzt)
• Abmessungen (L x B x H): 92 x 42 x 20 mm
• Gewicht: 32 g

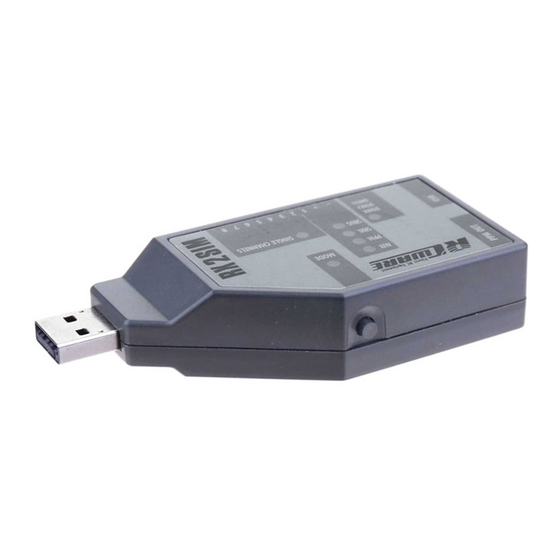

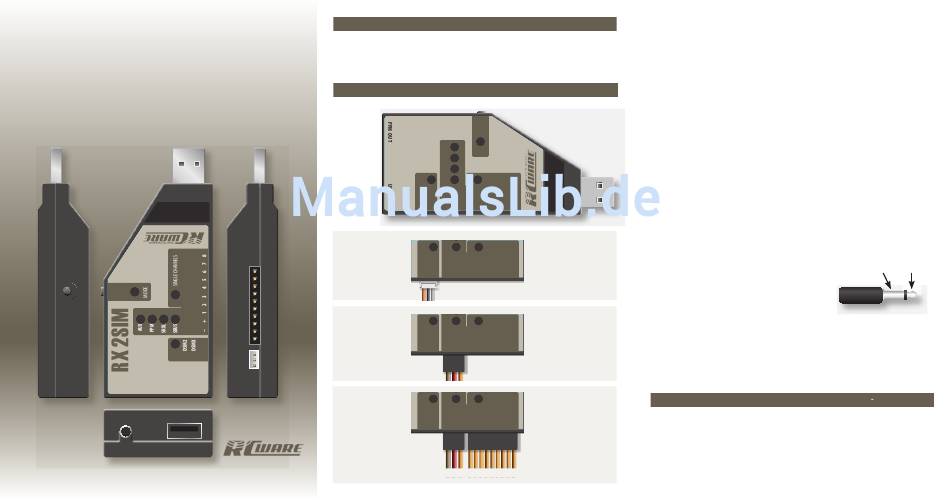

1.2 ÜBERSICHT
RX2SIM
RX2SIM
PPM -
Ausgang
(Dongle)
AUX
PPM PPM
SRXL SRXL
USB -
SBUS SBUS
Eingang RX 2SIM
DSM2 DSM2
(Dongle)
DSMX
DSMX
– + 1 2 3 4 5 6 7 8
SRXL
Spektrum®
SBUS
DSM2/DSMX
DSM2
RX2SIM
Satellit
DSMX
JR® DMSS
Satellit (RJ01)
SRXL
• PPM
SBUS
DSM2
• SRXL
RX2SIM DSMX
1.4 SPEKTRUM® oder JR® SATELLIT
• S.Bus / S.Bus2
• USB2SYS
SRXL
Servo-
SBUS
Einzelkanäle
DSM2
DSMX
Finest RC Equipment
Taster
USB -
AUX
Ausgang
MODE
MODE
(Computer)
Input channel
SINGLE CHANNELS
– + 1 2 3 4 5 6 7 8
AUX
MODE
PPM
SINGLE CHANNELS
– + 1 2 3 4 5 6 7 8
AUX
MODE
PPM
SINGLE CHANNELS
– + 1 2 3 4 5 6 7 8
AUX
MODE
PPM
SINGLE CHANNELS
– + 1 2 3 4 5 6 7 8
– + K1 K2 . . . . . . . . . . . . K8
USB - Ausgang (Computer):
Über diesen Anschluss wird RX2SIM mit dem Computer verbunden und mit Be-
triebsspannung versorgt. Die Verbindung kann durch direktes Einstecken in eine
U B S B - u h c e s a m C o m p t u r e o d r e ü b r e e n i h n a d l e ü s i l b
(Typ A) hergestellt werden. Beim Betrieb über einen USB-Hub sollte dieser über ein
eigenes Netzteil versorgt werden, um eine evtl. Stromüberlastung des USB-Ports am
Computer durch mehrere, gleichzeitig betriebene USB-Geräte zu vermeiden.
RC-Empfänger:
Es werden verschiedene Empfänger-Anschlussmöglichkeiten unterstützt. Entweder
wird der Empfänger über maximal 8 Servo-Kanäle angesteckt oder die Steuerkänäle
werden als Summensignal übertragen. RX2SIM unterstützt Futaba® S.Bus/S.Bus2,
SRXL, PPM-Summensignal oder auch den Anschluss von einem DSM2/DSMX
Spektrum® Satelliten oder einen JR® RJ01 DMSS Satellit.
Über den Anschluß [- + 1] wird der Empfänger mit 5V Betriebsspannung vom
USB-Port versorgt. Es dürfen keine weiteren Verbraucher (z. B. Servos) an den
Empfänger angeschlossen werden! Um eine Stromüberlastung der USB-Schnittstelle
oder gar eine Beschädigung z. B. bei einem Kurzschluss zu vermeiden, ist der
Ausgangsstrom am Empfänger-Anschluß des RX2SIM elektronisch auf etwa 100mA
begrenzt, was für die meisten RC-Empfänger völlig ausreicht. Wenn der Empfänger
jedoch einen höheren Betriebsstrom benötigt, muß dieser durch eine eigene
Spannungsversorgung von außen gespeist werden. Der (+) Pol (rotes Kabel)
zwischen Empfänger und RX2SIM muss in diesem Fall getrennt werden, um eine
Beschädigung des USB-Ports auszuschließen!
PPM-Ausgang:
Dieser Anschluss gibt die Steuerbefehle an das
Simulator-Interface aus und entspricht somit in
der Funktion der Schülerbuchse eines RC-Senders.
USB (Dongle):
Hier kann das USB-Interface oder ggf. der Kopierschutz-Dongle Ihres Simulators
angeschlossen werden. Im Betriebsmodus „Simulator-Dongle" ist dieser Anschluss
direkt mit dem USB-Anschluss (Computer) verbunden.
Im Betriebsmodus „Game-Controller" ist diese Buchse abgeschaltet. Stecken Sie
(falls nötig) den Simulator-Dongle an einen anderen USB-Port Ihres Computers.
2.1 ANSCHLUß EINES EMPFÄNGERS MIT EINZELNEN SERVO AUSGÄNGEN
Mit dem dreiadrigen Patchkabel stellen Sie die Verbindung zum Servo-Anschluss 1
des Empfängers her. Über dieses Kabel bekommt der Empfänger auch vom RX2SIM
die Versorgungsspannung. Über das 7-adrige Patchkabel wird die Verbindung mit
den Servo-Ausgängen 2 bis 8 hergestellt. Hier ist jeweils immer nur die Impulslei-
tung (orange Ader) belegt. Bitte orientieren Sie sich anhand der Bedienungsanlei-
tung des Empfängers oder des Aufdrucks auf dem Gehäuse, welcher Stecker-Pin
jeweils der Impulsausgang ist.
h c s e U S - B e V l r n ä g e u r n s g a k b l e
Masse Signal
3,5mm Klinke, 2-polig (mono)
