RCWARE RX2SIM Bedienungsanleitung

RX2SIM RX2SIM
Bedienungsanleitung 1.1 DE
PPM OUT USB
PPM OUT USB
1 SPEZIFIKATION
• Betriebsspannung: 3.8V - 6.0V (Typisch 5.0V)
• Abmessungen (L x B x H): 92 x 42 x 20 mm
• Gewicht: 32 g

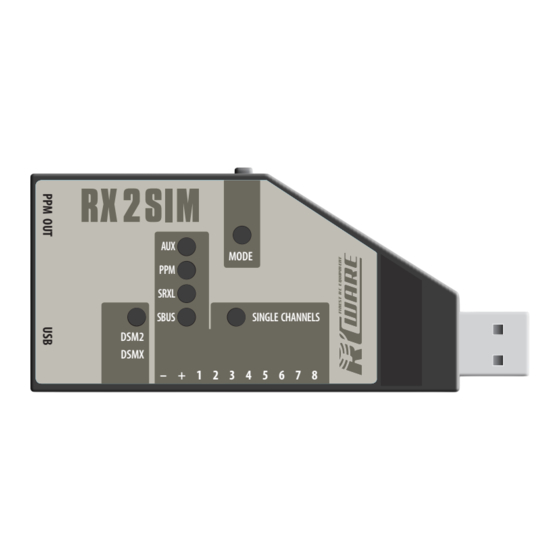

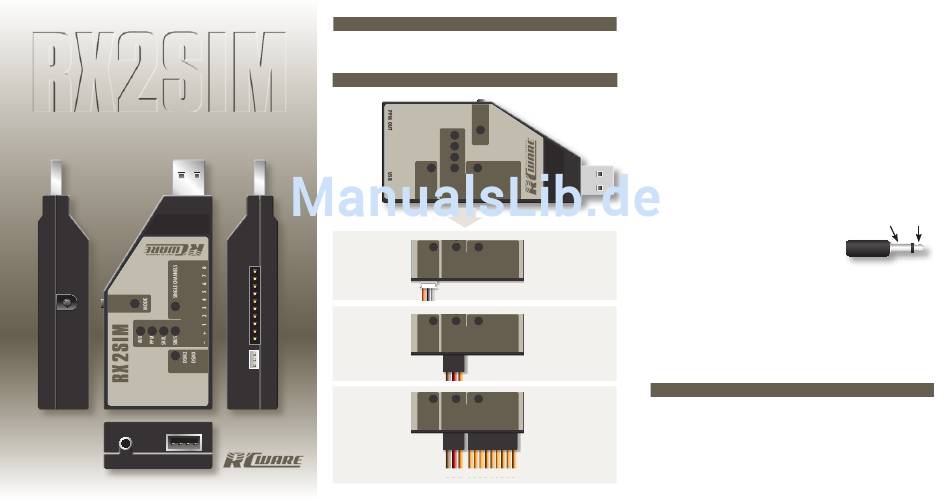

1.1 ANSCHLÜSSE
RX2SIM
RX2SIM
PPM-
Ausgang
AUX
PPM PPM
SRXL SRXL
SBUS SBUS
USB
DSM2 DSM2
(Dongle)
DSMX
DSMX
RX2SIM
– + 1 2 3 4 5 6 7 8
SRXL
Spek trum-
SBUS
Satellit
DSM2
RX2SIM
DSMX
SRXL
• PPM
SBUS
DSM2
• SRXL
DSMX
RX2SIM
• S.Bus / S.Bus2
• USB2SYS
SRXL
Servo-
SBUS
Einzelkanäle
DSM2
DSMX
Finest RC Equipment
Taster
USB
AUX
MODE MODE
(Computer)
Input channel
SINGLE CHANNELS
– + 1 2 3 4 5 6 7 8
AUX
MODE
PPM
SINGLE CHANNELS
– + 1 2 3 4 5 6 7 8
AUX
MODE
PPM
SINGLE CHANNELS
– + 1 2 3 4 5 6 7 8
AUX
MODE
PPM
SINGLE CHANNELS
– + 1 2 3 4 5 6 7 8
– + K1 K2 . . . . . . . . . . . . K8
USB (Computer):
Über diesen Anschluss wird RX2SIM mit dem Computer verbunden und mit Be-
triebsspannung versorgt. Die Verbindung kann durch direktes Einstecken in eine
USB-Buchse am Computer oder über ein handelsübliches USB-Verlängerungskabel
(Typ A) hergestellt werden.
Beim Betrieb über einen USB-Hub sollte dieser über ein eigenes Netzteil versorgt
werden, um eine evtl. Stromüberlastung des USB-Ports am Computer durch mehre-
re, gleichzeitig betriebene USB-Geräte zu vermeiden .
RC-Empfänger:
Es werden verschiedene Empfänger-Anschlussmöglichkeiten unterstützt: S.Bus,
S.Bus2, SRXL, PPM-Summensignal oder bis zu 8 einzelne Servo-Kanäle, sowie DSM2
und DSMX (Spektrum-Satellit).
Der Empfänger wird vom USB-Port über RX2SIM mit Betriebsspannung versorgt
und benötigt daher in der Regel keine separate Stromversorgung. Es dürfen keine
weiteren Verbraucher (z.B. Servos) an den Empfänger angeschlossen werden!
PPM-Ausgang:
Dieser Anschluss gibt die Steuerbefehle an das
Simulator-Interface aus und entspricht somit in
der Funktion der Schülerbuchse eines RC-Senders.
USB (Dongle):
Hier kann das USB-Interface oder ggf. der Kopierschutz-Dongle Ihres Simulators
angeschlossen werden. Im Betriebsmodus „Simulator-Dongle" ist dieser Anschluss
direkt mit dem USB-Anschluss (Computer) verbunden.
Im Betriebsmodus „Game-Controller" ist diese Buchse abgeschaltet. Stecken Sie,
falls nötig, den Simulator-Dongle an einen anderen USB-Port Ihres Computers.
1.2 ANSCHLUSS EINES EMPFÄNGERS MIT EINZELNEN SERVO-AUSGÄNGEN
Mit dem dreiadrigen Patchkabel stellen Sie die Verbindung zum Servo-Anschluss 1
des Empfängers her. Über dieses Kabel bekommt der Empfänger auch vom RX2SIM
die Versorgungsspannung. Über das 7-adrige Patchkabel wird die Verbindung mit
den Servo-Ausgängen 2 bis 8 hergestellt. Hier ist jeweils immer nur die Impulslei-
tung (orange Ader) belegt. Bitte orientieren Sie sich anhand der Bedienungsanlei-
tung des Empfängers oder des Aufdrucks auf dem Gehäuse, welcher Stecker-Pin
jeweils der Impulsausgang ist.
Masse Signal
3,5mm Klinke, 2-polig (mono)
