RCWARE RX2SIM Bedienungsanleitung Seite 2

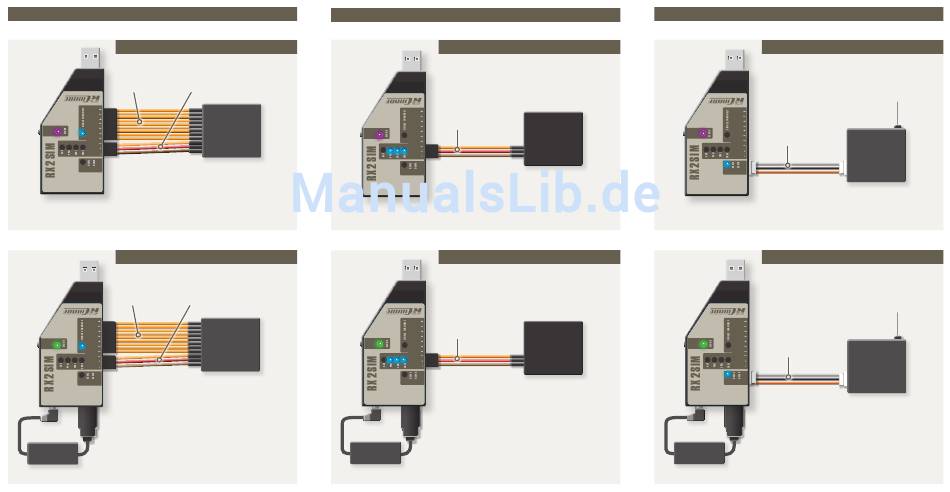

1.2 ANSCHLUSS EINES EMPFÄNGERS MIT EINZELNEN SERVO-AUSGÄNGEN
MODUS „GAME CONTROLLER"
·
Computer
Patchkabel Patchkabel
(7-adrig) (3-adrig)
Funktion:
Die Steuerkanäle werden einzeln über die Patchkabel
PPM OUT PPM OUT USB USB
an RX2SIM übertragen, von wo aus sie über USB zum
Computer gesendet werden. Dort stehen sie als
Steuerachsen eines Game-Controllers zur Verfügung.
MODUS „SIMULATOR-DONGLE"
·
Computer
Patchkabel Patchkabel
(7-adrig) (3-adrig)
Funktion:
PPM OUT USB
PPM OUT USB
Die Steuerkanäle werden einzeln über die Patchkabel
an RX2SIM übertragen. Dort werden die Signale der
Einzelkanäle zusammengefasst und stehen an der
Klinkenbuchse in serieller Form für die Weiterverarbei-
tung durch das Simulator-Interface zur Verfügung.
Simulator-
Das optionale Simulator-Interface gibt die
Interface
Steuerbefehle über USB weiter zum Computer.
1.3 EMPFÄNGER MIT S.BUS, S.BUS2, SRXL ODER PPM-SUMMENSIGNAL
·
Computer
RC-Empfänger
PPM OUT PPM OUT
·
Computer
RC-Empfänger
PPM OUT
PPM OUT
Simulator-
Interface
MODUS „GAME CONTROLLER"
Verbinden Sie RX2SIM über das 3-adrige Patchkabel
mit dem entsprechenden Stecker am Empfänger.
Patchkabel
S.Bus, S.Bus2
(3-adrig)
oder
SRXL -Empfänger
oder
Empfänger mit
Summensignal
Funktion:
Die Steuerbefehle werden vom Empfänger über das
USB USB
Patchkabel zum RX2SIM übertragen, von wo aus sie
über USB an den Computer gesendet werden.
Dort stehen sie dann als Steuerachsen eines
Game-Controllers zur Verfügung.
MODUS „SIMULATOR-DONGLE"
Verbinden Sie RX2SIM über das 3-adrige Patchkabel
mit dem entsprechenden Stecker am Empfänger.
Patchkabel
(3-adrig) S.Bus, S.Bus2
oder
SRXL -Empfänger
oder
Empfänger mit
Summensignal
USB
USB
Funktion:
Die Steuerbefehle werden vom Empfänger über das
Patchkabel zum RX2SIM übertragen. Dort werden
die Signale für das Simulator-Interface umgewandelt
und an der Klinkenbuchse ausgegeben. Das optionale
Simulator-Interface gibt die Steuerbefehle dann über
USB weiter zum Computer.
1.4 SPEKTRUM SATELLIT
MODUS „GAME CONTROLLER"
·
Computer
Verbinden Sie RX2SIM über das entsprechende Kabel
mit dem Satelliten.
Satellitenkabel
(3-adrig)
Funktion:
PPM OUT PPM OUT USB USB
Die Steuerbefehle werden vom Satelliten zum RX2SIM
übertragen, von wo aus sie über USB an den Computer
gesendet werden. Dort stehen sie dann als Steuerachsen
eines Game-Controllers zur Verfügung.
MODUS „SIMULATOR-DONGLE"
·
Computer
Verbinden Sie RXSIM über das entsprechende Kabel
mit dem Satelliten.
Satellitenkabel
(3-adrig)
PPM OUT USB
PPM OUT USB
Funktion:
Die Steuerbefehle werden vom Satelliten zum RX2SIM
übertragen. Dort werden die Signale für das Simulator-
Interface umgewandelt und an der Klinkenbuchse
Simulator-
ausgegeben. Das optionale Simulator-Interface gibt die
Interface
Steuerbefehle dann über USB weiter zum Computer.
Spektrum
Satellit
Spektrum
Satellit
