RCWARE RX2SIM Bedienungsanleitung Seite 3
3 INBETRIEBNAHME
Verkabeln Sie RX2SIM mit Ihrem RC-Empfänger und dem Simulator-Interface ent-
sprechend der passenden Abbildung in Kapitel 1. Dann verbinden Sie RX2SIM mit
dem USB-Port Ihres Computers.
Bitte achten Sie darauf, dass beim Ansteckvorgang die Taste am RX2SIM nicht
gedrückt wird! Andernfalls startet RX2SIM im Update-Modus.
3.1 BETRIEBSMODUS WÄHLEN
Durch einen kurzen Tastendruck kann der Betriebsmodus des RX2SIM gewechselt
werden. Dabei wird der vorgewählte, neue Betriebsmodus durch Blinken der Mo-
dus-LED in der entsprechenden Farbe angezeigt und nach einigen Sekunden auto-
matisch aktiviert. Der zuletzt eingestellte Betriebsmodus bleibt gespeichert, wenn
RX2SIM vom Computer abgesteckt wird. Im Auslieferungszustand kann zwischen
den folgenden Betriebsmodi gewählt werden:
Grün: Simulator-Dongle
Die Servo-Kanäle des RC-Empfängers werden am PPM-Ausgang des RX2SIM
ausgegeben. Ein evtl. am RX2SIM angeschlossenes Interface oder USB-Dongle wird
über RX2SIM mit dem USB-Anschluss des Computers verbunden. So können Sie
Ihren RC-Flugsimulator kabellos per Funk steuern, anstatt das Simulator-Interface
per Kabel an die Lehrer-/Schülerbuchse des Senders anzustecken.
Lila: Game Controller
In diesem Modus arbeitet RX2SIM als USB Gamecontroller und die RC Servo-Kanäle
werden den verschiedenen Joystick-Achsen und -Buttons zugeordnet. So können
Sie Spiele oder Flugsimulatoren mit Joystick-Eingabe kabellos mit Ihrem RC-Sender
bedienen. Zusätzlich werden die Servo-Kanäle des RC-Empfängers auch am
PPM-Ausgang des RX2SIM ausgegeben. Im Unterschied zum Simulator-Dongle
Modus (Modus-LED grün) bleibt ein an den RX2SIM angestecktes USB-Gerät jedoch
ausgeschaltet!
Orange: USB2SYS
In diesem Betriebsmodus verhält sich RX2SIM wie ein BEASTX USB2SYS Interface
und kann für die PC-Kommunikation mit MICROBEAST/MICROBEAST PLUS
verwendet werden. Stecken Sie das Patchkabel beim RX2SIM ganz links am
Anschluss [- + 1] an und verbinden Sie es mit dem SYS - Anschluss des
MICROBEAST/MICROBEAST PLUS. Achten Sie dabei auf richtige Polung!
Hinweis: Am MICROBEAST dürfen keine Servos angesteckt sein, wenn die
Stromversorgung allein über den RX2SIM erfolgen soll. Wenn am MICROBEAST
eine eigene Stromquelle (z. B. zur Versorgung der Servos) angesteckt ist, darf
diese nicht mehr als 6V Spannung haben. Andernfalls werden der USB-Port und
RX2SIM beschädigt. Trennen Sie unbedingt die rote (+) Leitung zwischen RX2SIM
und SYS-Anschluss, wenn das MICROBEAST mit höherer Spannung versorgt wird.
3.2 AUSWAHL DES ANGESCHLOSSENEN EMPFÄNGERS
(gültig für die Betriebsmodi Simulator-Dongle und Game-Controller)
Damit die Signale des angeschlossenen RC-Empfängers richtig dekodiert werden,
muss RX2SIM auf den entsprechenden Empfängertyp eingestellt werden.
WICHTIG: Halten Sie die Eingabetaste am RX2SIM längere Zeit (> 5s) gedrückt bis
dann den Taster los:
- Die LED leuchtet dauerhaft, wenn RX2SIM gültige Signale vom Empfänger erhält.
- Die LED blinkt, wenn kein gültiges Signal anliegt, z.B. weil ein unpassender Emp-
fänger-Typ eingestellt ist, der Sender nicht eingeschaltet ist oder der Empfänger
nicht korrekt arbeitet.
Der zuletzt eingestellte Empfängertyp bleibt gespeichert, wenn RX2SIM vom
Computer abgesteckt wird.

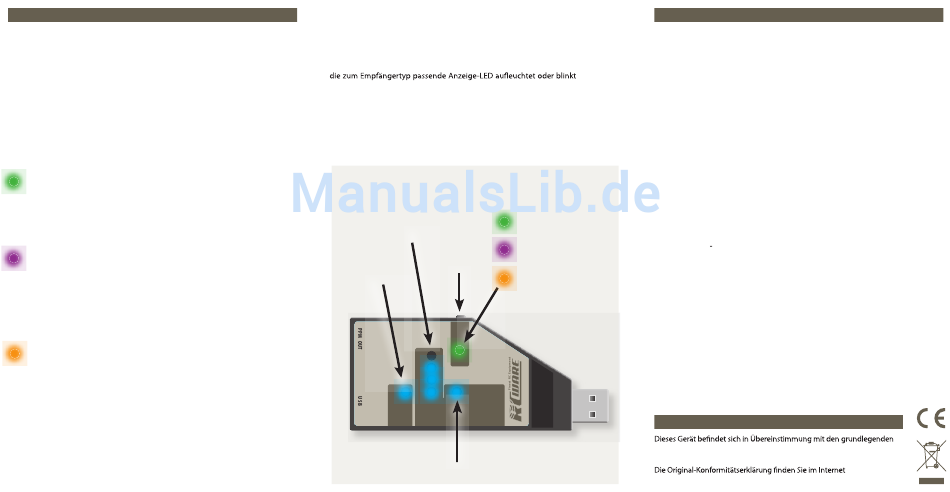

Auswahl des Empfängertyps
Auswahl des Betriebsmodus
(Kapitel 2.2):
(Kapitel 2.1):
Taster lang drücken
Taster kurz drücken
1. PPM (Summensignal)
2. SRXL
3. Futaba S.Bus/S.Bus2
4. Spektrum®
Taster
DSM2/DSMX oder
JR® RJ01 DMSS
Satellit
RX2SIM
RX2SIM
AUX
AUX
MODE
MODE
PPM
PPM
SRXL
SRXL
SBUS
SBUS
Input channel
SINGLE CHANNELS
DSM2
DSM2
DSMX
DSMX
– + 1 2 3 4 5 6 7 8
– + 1 2 3 4 5 6 7 8
Servo-Einzelkanäle
4 WEITERE OPTIONEN
4.1 EMPFÄNGER AN DEN SENDER BINDEN
Zum Binden von Sender und Empfänger halten Sie sich an die Vorgehensweise wie
in der Anleitung des Fernsteuersystems beschrieben. Eine Besonderheit besteht,
wenn ein einzelner Spektrum® Satellit am RX2SIM angeschlossen wird. Hier muss
der Bindevorgang über den RX2SIM ausgelöst werden. Verbinden Sie den RX2SIM
. Lassen Sie
mit dem Computer und stellen am RX2SIM den Empfänger-Typ „Spektrum®" ein
(siehe Abschnitt 3.2), bevor Sie den Spektrum® Satelliten am RX2SIM anstecken.
Wenn ein DSM2 Satellit verwendet wird, stecken Sie das beiliegende 3-adrige
Patchkabel ganz links auf den Steckplatz [- + 1]. Das andere Ende stecken Sie an eine
beliebige Stelle auf der Steckerleiste. Zum Binden eines DSMX Satelliten muss das
Patchkabel nicht angesteckt werden. Stecken Sie jetzt den Satelliten möglichst
zügig in die Buchse am RX2SIM damit die drei Pins im Stecker möglichst gleichzeitig
Kontakt geben. Der Satellit wird jetzt in den Bind-Modus gehen (LED am Satelliten
blinkt) und Sie können am Sender den Bindevorgang starten. Falls das nicht gleich
funktioniert, wiederholen Sie ggf. den Vorgang.
4.2 RÜCKSETZEN AUF WERKSEINSTELLUNG
Um das Gerät auf Werkseinstellungen zurückzusetzen, halten Sie den Eingabe-Tas-
ter gedrückt, während Sie es mit dem Computer verbinden, und lassen den Taster
dann los. Es leuchten zwei blaue LEDs. Drücken Sie nun den Taster erneut und lassen
Grün = Simulator-Dongle
ihn erst los, nachdem die Modus Anzeige-LED von rot-blinkend auf rotes Dauer-
(USB wird durchgeschleift)
leuchten umschaltet. Nun ist die Werkseinstellung wieder hergestellt.
Lila = Game Controller
4.3 SOFTWARE UPDATE/INSTALLATION ZUSÄTZLICHER BETRIEBSMODI
(RX2SIM als USB-Joystick)
Die Betriebssoftware des RX2SIM kann mit der StudioX Software erweitert oder auf
den neuesten Stand gebracht werden. Halten Sie dazu den Eingabe-Taster ge-
Orange = USB2SYS
drückt, während Sie RX2SIM mit dem Computer verbinden, und lassen Sie den Tas
(Verbindung PC->SYS-Port)
ter dann los. Es leuchten zwei blaue LEDs. Starten Sie StudioX auf dem Computer.
Nach erfolgreichem Update startet RX2SIM im neu installierten bzw. aktualisier-
ten Modus.
4.4 BETRIEBSMODI AKTIVIEREN ODER DEAKTIVIEREN
Nicht genutzte Betriebsmodi lassen sich deaktivieren, um diese bei der Auswahl ei
nes anderen Betriebsmodus per Taster nicht immer überspringen zu müssen. Eben
so lassen sich ggf. vorher deaktivierte Betriebsmodi wieder aktivieren.
Verbinden Sie dazu das Gerät mit gedrücktem Eingabe-Taster mit dem Computer
und halten Sie den Taster solange gedrückt, bis die Modus-LED die Farbe des ge-
wünschten Betriebsmodus anzeigt, der aktiviert oder deaktiviert werden soll. Las-
sen Sie zum Aktivieren den Taster los, während die vier blauen LEDs leuchten, oder
zum Deaktivieren, nachdem die LEDs erlöschen.
KONFORMITÄTSERKLÄRUNG
Anforderungen und anderen relevanten Vorschriften der entsprech en-
den CE Richtlinien.
unter www.rcware.de bei der zugehörigen Produktbeschreibung.
-
-
-
