RCWARE RX2SIM Bedienungsanleitung Seite 2

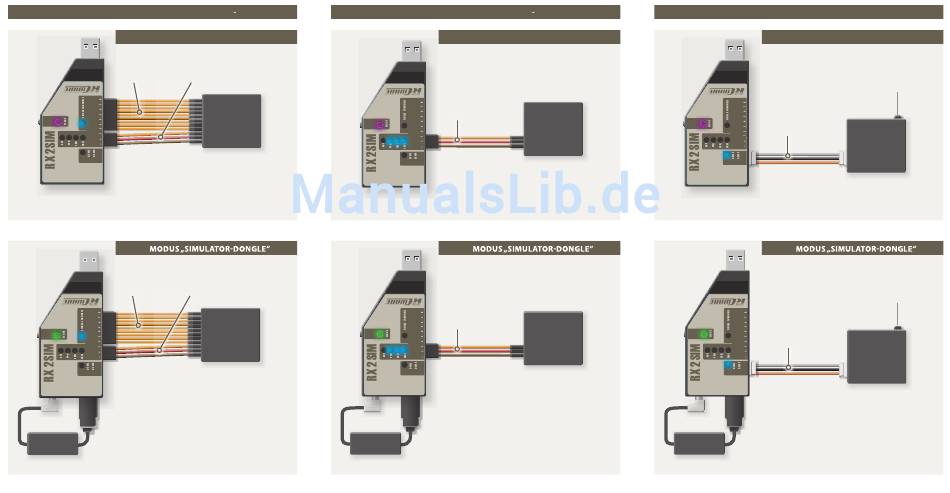

2.1 ANSCHLUß EINES EMPFÄNGERS MIT EINZELNEN SERVO AUSGÄNGEN
MODUS „GAME CONTROLLER"
·
Computer
Patchkabel Patchkabel
(7-adrig) (3-adrig)
Funktion:
Die Steuerkanäle werden einzeln über die Patchkabel
PPM OUT USB
PPM OUT USB
an RX2SIM übertragen, von wo aus sie über USB zum
Computer gesendet werden. Dort stehen sie als
Steuerachsen eines Game-Controllers (Joystick) zur
Verfügung.
·
Computer
Patchkabel Patchkabel
(7-adrig) (3-adrig)
Funktion:
PPM OUT USB
PPM OUT USB
Die Steuerkanäle werden einzeln über die Patchkabel
an RX2SIM übertragen. Dort werden die Signale der
Einzelkanäle zusammengefasst und stehen an der
Klinkenbuchse in serieller Form für die Weiterverarbei-
tung durch das Simulator-Interface (Dongle) zur Ver-
Simulator-
fügung. Das Simulator-Interface gibt die
Interface*
Steuerbefehle über USB weiter zum Computer.
2.2 EMPFÄNGER MIT S.BUS/S.BUS2, SRXL ODER PPM SUMMENSIGNAL
·
Computer
RC-Empfänger
PPM OUT
PPM OUT
·
Computer
RC-Empfänger
PPM OUT
PPM OUT
Simulator-
Interface*
MODUS „GAME CONTROLLER"
Verbinden Sie RX2SIM über das 3-adrige Patchkabel
mit dem entsprechenden Stecker am Empfänger.
Patchkabel
S.Bus, S.Bus2
(3-adrig)
oder
SRXL -Empfänger
oder
Empfänger mit
Summensignal
Funktion:
Die Steuerbefehle werden vom Empfänger über das
USB
USB Patchkabel zum RX2SIM übertragen, von wo aus sie
über USB an den Computer gesendet werden.
Dort stehen sie dann als Steuerachsen eines
Game-Controllers (Joystick) zur Verfügung.
Verbinden Sie RX2SIM über das 3-adrige Patchkabel
mit dem entsprechenden Stecker am Empfänger.
Patchkabel
S.Bus, S.Bus2
(3-adrig)
oder
SRXL -Empfänger
oder
Empfänger mit
Summensignal
USB
USB
Funktion:
Die Steuerbefehle werden vom Empfänger über das
Patchkabel zum RX2SIM übertragen. Dort werden
die Signale für das Simulator-Interface (Dongle)
umgewandelt und an der Klinkenbuchse ausgegeben.
Das optionale Simulator-Interface gibt die Steuerbefehle
dann über USB weiter zum Computer.
2.3 SPEKTRUM® oder JR® SATELLIT
·
Computer
Verbinden Sie den Satelliten und RXSIM über das vom
Hersteller des Satelliten mitgelieferte Kabel.
Satellitenkabel
(3-adrig)
Funktion:
PPM OUT USB
PPM OUT USB
Die Steuerbefehle werden vom Satelliten zum RX2SIM
übertragen, von wo aus sie über USB an den Computer
gesendet werden. Dort stehen sie dann als Steuerachsen
eines Game-Controllers (Joystick) zur Verfügung.
·
Computer
Verbinden Sie den Satelliten und RXSIM über das vom
Hersteller des Satelliten mitgelieferte Kabel.
Satellitenkabel
(3-adrig)
PPM OUT USB
PPM OUT USB
Funktion:
Die Steuerbefehle werden vom Satelliten zum RX2SIM
übertragen. Dort werden die Signale für das Simulator-
Interface (Dongle) umgewandelt und an der Klinken-
Simulator-
buchse ausgegeben. Das Simulator-Interface gibt die
Interface*
Steuerbefehle dann über USB weiter zum Computer.
* Simulator-Interface (Dongle) nicht im Lieferumfang enthalten. Dieses ist Bestandteil des RC-Flugsimulators.
MODUS „GAME CONTROLLER"
Spektrum®
oder
JR® RJ01
Satellit
Spektrum®
oder
JR® RJ01
Satellit
