3. Montage Anzeigegerät
Für den Einbau des Gerätes ist ein Ausschnitt von D = 48,5 + 0,5 mm erforderlich.
Empfohlen wird dazu die Verwendung eines Gummi-Auflageringes (O-Ring 45x2 mm).
Einbaubügel mit O-Ring und Anbauelemente für die Lenkermontage sind als Zubehör erhältlich.
4. Sensor
4.1 Entprellter Reedsensor mit Magneten
Als Zubehör erhältlich.

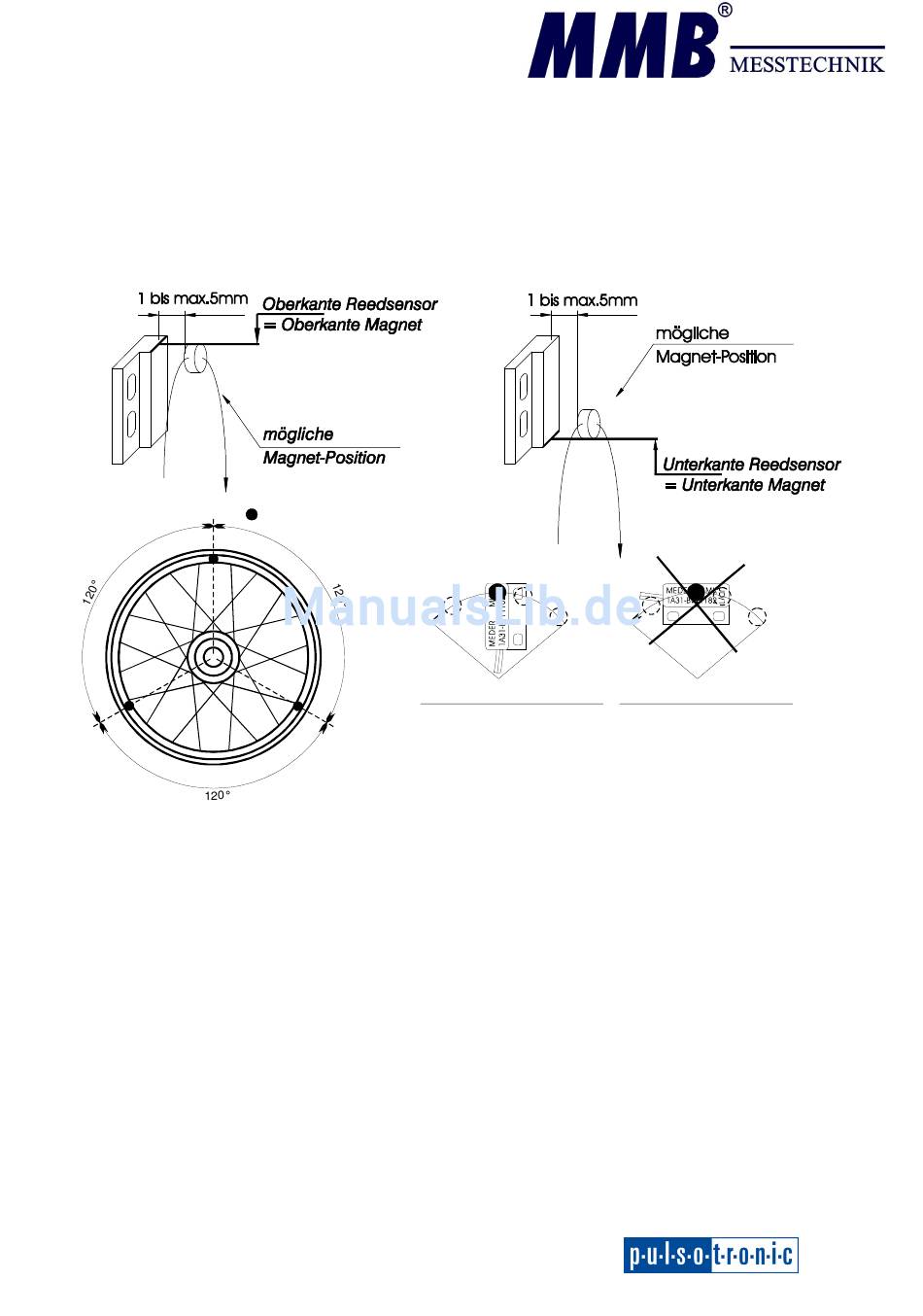

Reedsensor und Magnete entsprechend der Abbildung positionieren und befestigen.
Die angegebenen Maße gelten für Sensoren und Magnete von
Zur Befestigung des Sensors und zur Verlegung der Kabel beiliegende Kabelbinder verwenden.
Achtung: Im Sensor befindet sich ein Glaskörper! Sensor nicht durch Verspannung o.ä. mechanisch belasten!
Bei Anbringung am Hinterrad kann das Sensorkabel verlängert werden, ist aber gegebenenfalls im Bereich der Zündan-
lage abzuschirmen.
2 Magnete um ca. 180° versetzt oder 3 Magnete um ca . 120° versetzt auf ebene, saubere und fettfreie Fl ächen anbrin-
gen.
Es eignet sich der Träger der Bremsscheibe. Magnete möglichtst in der Nähe der Nabe kleben (Minimierung der wirken-
den Fliehkraft).
Für den jeweiligen Untergrund geeigneten Kleber verwenden.
Als zusätzliche Sicherheit wird empfohlen, eine Silikonfuge um die Magnete zu ziehen.
Durch den Verlust eines oder mehrerer Magnete entspricht die angezeigte Geschwindigkeit nicht mehr der tatsächlichen
Geschwindigkeit, sondern ist kleiner (Achtung: Bußgeldgefahr durch Geschwindigkeitsübertretungen gem. StVO!).
Pulsotronic GmbH & Co. KG
Geschäftsbereich MMB Messtechnik
Neue Schichtstraße 14b
D-09366 Niederdorf
Tel: +49 (37296) 930 250 Fax: +49 (37296) 930 258
info@mmb-messtechnik.de www.mmb-messtechnik.de
- Magnete 120° versetzt anbringen!
Sensor immer SENKRECHT !!!
Sensor keinesfalls LÄNGS!!!
®
MMB
.
2
ElT48_SM_H 2409 75200085000 Target
