MMB Tacho Montageanleitung

Montageanleitung Elektronischer Tacho ∅ ∅ ∅ ∅ 48 mm mit Schrittmotor
Sehr geehrter Kunde,
mit dem Kauf Ihres neuen Gerätes von
Die Installation des Gerätes sollten Sie von einem darauf spezialisierten Fachmann ausführen lassen.
1. Sicherheitshinweise
Bei der elektrischen Kabelverlegung vorhandene Kabelkanäle benutzen. Kabel jedoch nicht parallel zu Zündkabeln oder
anderen zu großen Stromverbrauchern führenden Leitungen verlegen.
Kabel mittels Kabelbindern oder Klebeband fixieren. Bei der Kabelverlegung ist außerdem zu beachten:
•
Kabel nicht über bewegliche Teile führen
•
Kabel bei Wanddurchführungen schützen (Gummitüllen o .ä.)
•
Kabel nicht durch Druck, Zug oder Scherung belasten
•
Kabel mittels Abisolierzange abisolieren, ohne dabei die Litze zu beschädigen
•
Quetschverbindungen nur mittels Quetschzange ausführen
•
Freiliegende Litzen immer isolieren (Kurzschlussgefahr)
Falschanschlüsse und Kurzschlüsse können Kabelbrände, Batterieexplosionen und Beschädigungen des Gerätes und
anderer elektrischer Systeme hervorrufen.
Verwenden Sie für den Einbau des Gerätes geeignetes Werkzeug. Beachten Sie dabei die Sicherheitshinweise der
Werkzeughersteller.
Bei Verwendung von Kleber unbedingt die Sicherheitshinweise des Herstellers beachten.

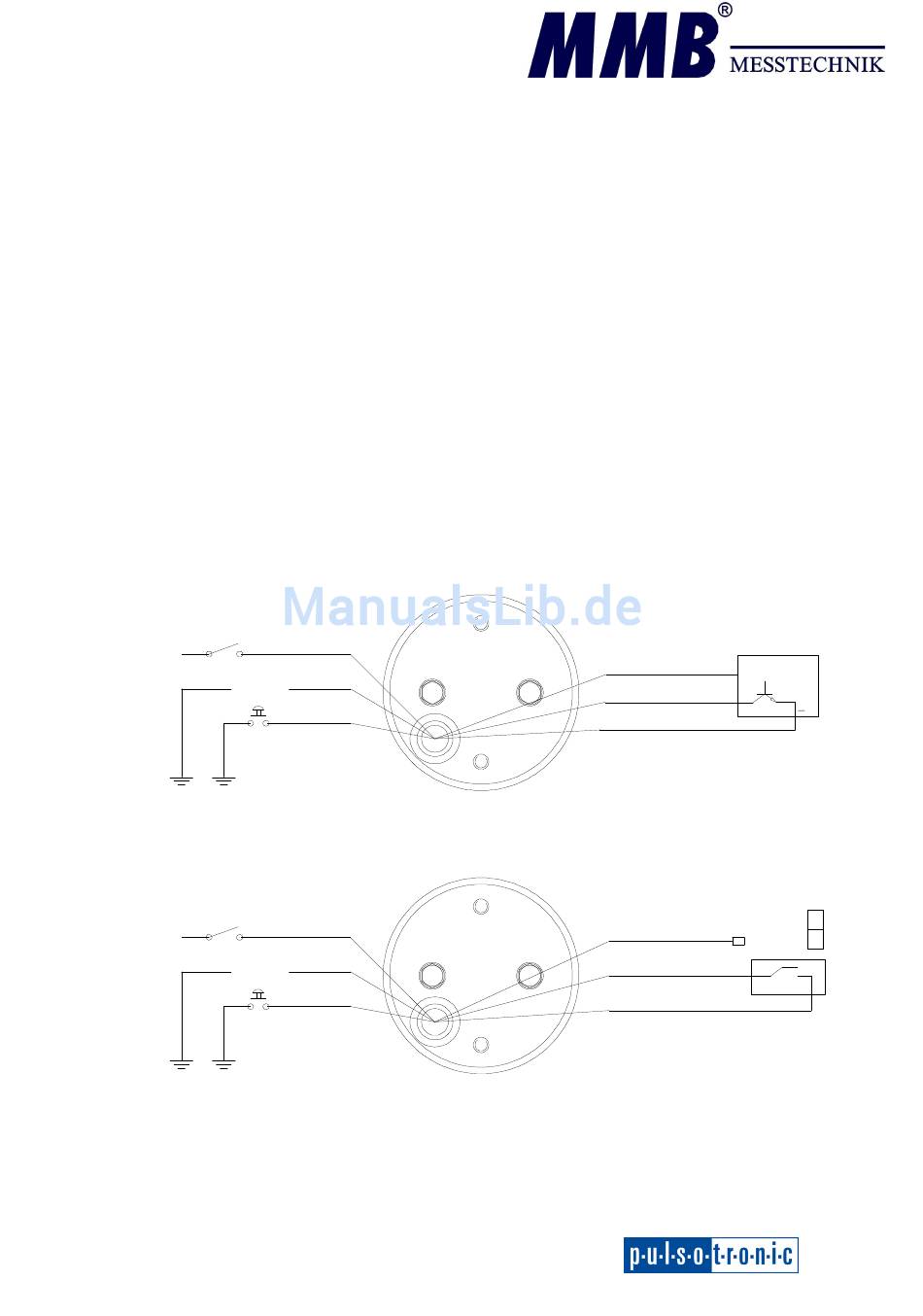

2. Elektrischer Anschluss
Alle Arbeiten mit abgeklemmter Batterie (Minuspol) ausführen und die aufgeführten Sicherheitshinweise beachten!
Bei notwendiger Kabelverlängerung bitte Schaltlitze mit PVC-Isolierung und einem Leiterquerschnitt von ca. 0,5 mm
benutzen (siehe Zubehör).
Nicht genutzte Anschlüsse müssen isoliert blind gelegt werden (siehe Sicherheitshinweise).
+ 12V -Zündschloss
Masse
+ 12V -Zündschloss
Masse
Pulsotronic GmbH & Co. KG
Geschäftsbereich MMB Messtechnik
Neue Schichtstraße 14b
D-09366 Niederdorf
Tel: +49 (37296) 930 250 Fax: +49 (37296) 930 258
info@mmb-messtechnik.de www.mmb-messtechnik.de
®
MMB
haben Sie eine gute Wahl getroffen.
rot
sc hwarz
grau
T aster
rot
sc hwarz
grau
T aster
rot/weiß
weiß
sc hwarz/weiß
Reed-Sensor mit Magnet
rot/weiß
weiß
sc hwarz/weiß
1
ElT48_SM_H 2409 75200085000 Target
2
Hall-effekt Sensor
+
Sensor-Plus
Impuls
Masse
npn out !
N
isolieren
S
entprellt !
