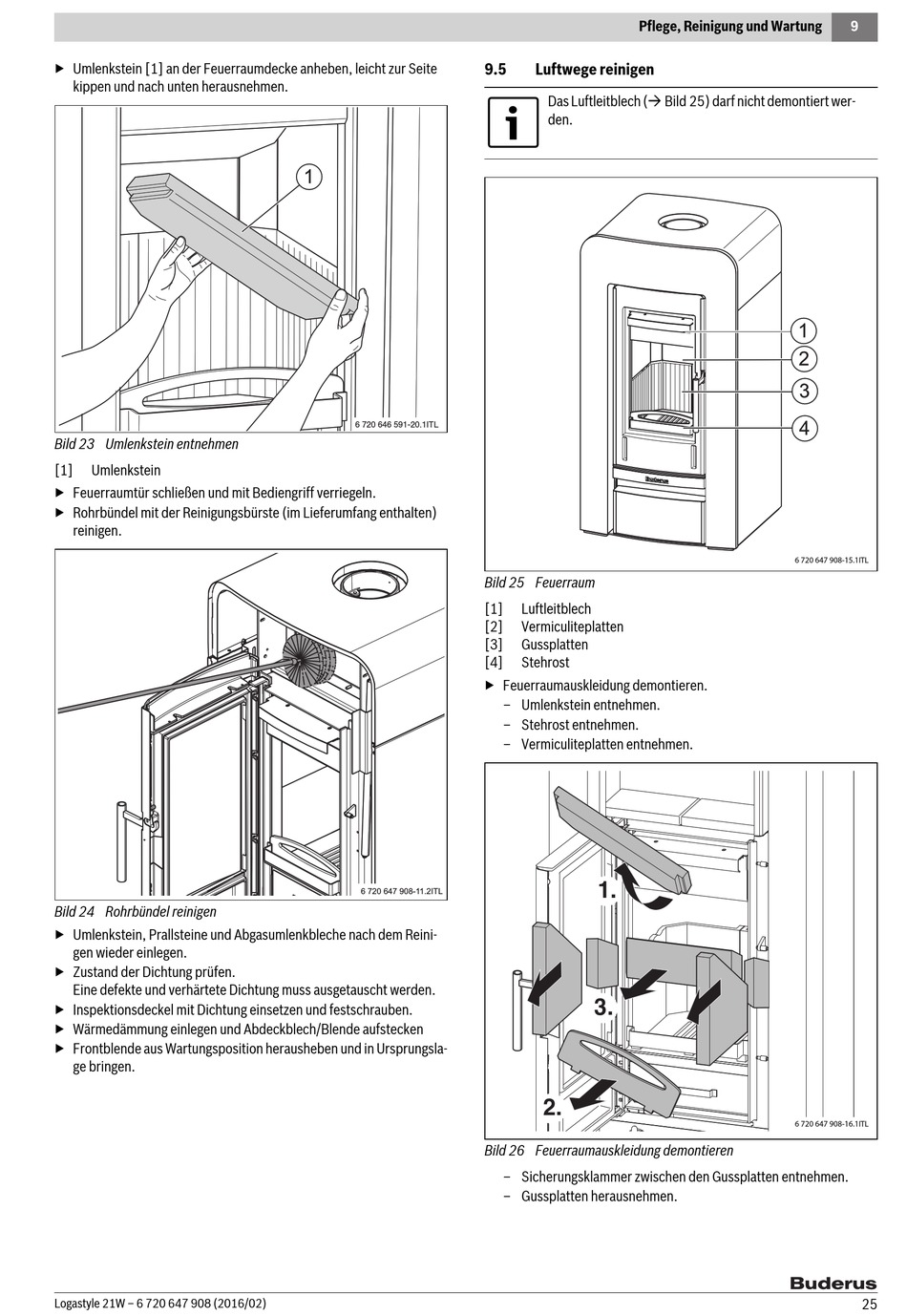

▶ Umlenkstein [1] an der Feuerraumdecke anheben, leicht zur Seite
kippen und nach unten herausnehmen.
Bild 23 Umlenkstein entnehmen
[1]
Umlenkstein
▶ Feuerraumtür schließen und mit Bediengriff verriegeln.
▶ Rohrbündel mit der Reinigungsbürste (im Lieferumfang enthalten)
reinigen.
Bild 24 Rohrbündel reinigen
▶ Umlenkstein, Prallsteine und Abgasumlenkbleche nach dem Reini-
gen wieder einlegen.
▶ Zustand der Dichtung prüfen.
Eine defekte und verhärtete Dichtung muss ausgetauscht werden.
▶ Inspektionsdeckel mit Dichtung einsetzen und festschrauben.
▶ Wärmedämmung einlegen und Abdeckblech/Blende aufstecken
▶ Frontblende aus Wartungsposition herausheben und in Ursprungsla-
ge bringen.
Logastyle 21W – 6 720 647 908 (2016/02)
9.5
6 720 646 591-20.1ITL
Bild 25 Feuerraum
[1]
Luftleitblech
[2]
Vermiculiteplatten
[3]
Gussplatten
[4]
Stehrost
▶ Feuerraumauskleidung demontieren.
– Umlenkstein entnehmen.
– Stehrost entnehmen.
– Vermiculiteplatten entnehmen.
6 720 647 908-11.2ITL
Bild 26 Feuerraumauskleidung demontieren
– Sicherungsklammer zwischen den Gussplatten entnehmen.
– Gussplatten herausnehmen.
Pflege, Reinigung und Wartung
Luftwege reinigen
Das Luftleitblech ( Bild 25) darf nicht demontiert wer-
den.
1.
3.
2.
9
6 720 647 908-15.1ITL
6 720 647 908-16.1ITL
25
