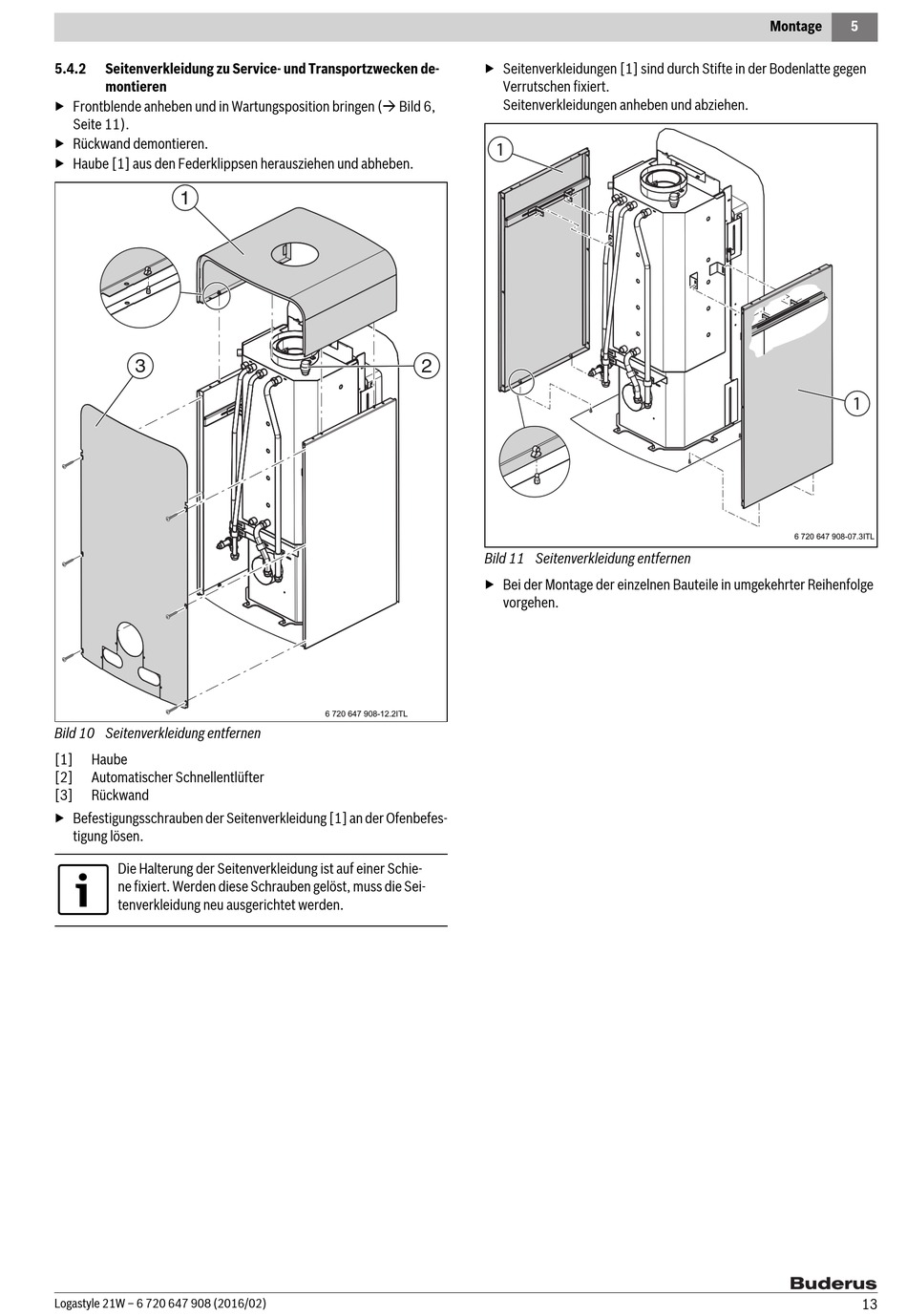

5.4.2
Seitenverkleidung zu Service- und Transportzwecken de-
montieren
▶ Frontblende anheben und in Wartungsposition bringen ( Bild 6,
Seite 11).
▶ Rückwand demontieren.
▶ Haube [1] aus den Federklippsen herausziehen und abheben.
1
3
Bild 10 Seitenverkleidung entfernen
[1]
Haube
[2]
Automatischer Schnellentlüfter
[3]
Rückwand
▶ Befestigungsschrauben der Seitenverkleidung [1] an der Ofenbefes-
tigung lösen.
Die Halterung der Seitenverkleidung ist auf einer Schie-
ne fixiert. Werden diese Schrauben gelöst, muss die Sei-
tenverkleidung neu ausgerichtet werden.
Logastyle 21W – 6 720 647 908 (2016/02)
▶ Seitenverkleidungen [1] sind durch Stifte in der Bodenlatte gegen
1
2
Bild 11 Seitenverkleidung entfernen
▶ Bei der Montage der einzelnen Bauteile in umgekehrter Reihenfolge
6 720 647 908-12.2ITL
Verrutschen fixiert.
Seitenverkleidungen anheben und abziehen.
vorgehen.
Montage
5
1
6 720 647 908-07.3ITL
13
