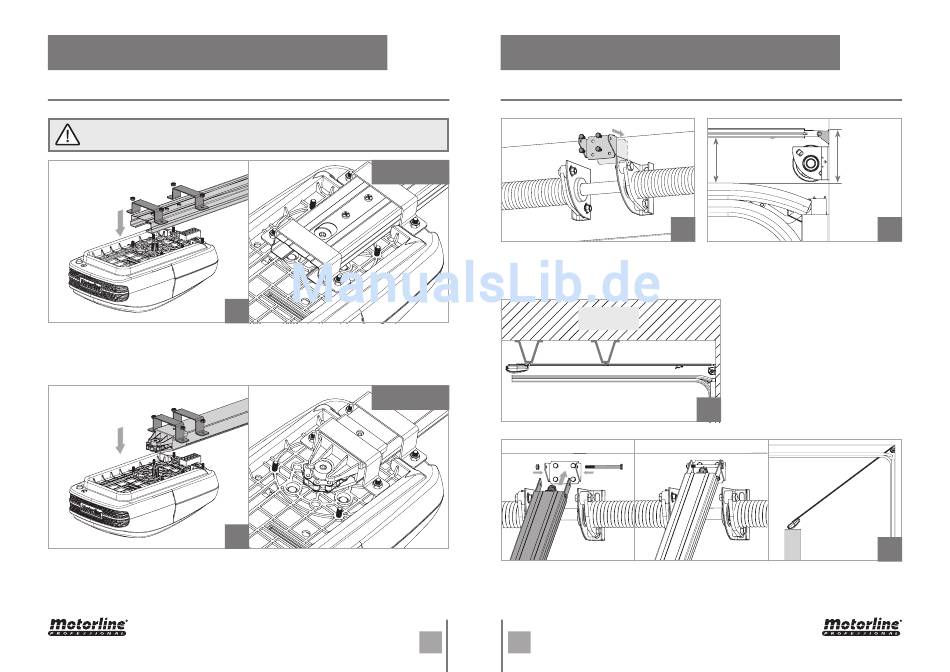

04. INSTALLATION
BEFESTIGUNG DES MOTOR AN DIE SCHIENE
Mit der Standard Schiene können Sie Tore bis maximale 2500mm
automatisieren.
01 • Die Befestigung der Führungsschiene aus Eisen an den Antrieb muss mit Hilfe der
Bleche und M6 Schrauben, wie in der Abbildung oben gezeigt wird, durchgefürt. Vier
Schrauben festziehen, so dass die zwei mittleren Schrauben freien bleiben.
02 • Die Befestigung der Führungsschiene aus Eisen an den Antrieb muss mit Hilfe der
Bleche und M6 Schrauben, wie in der Abbildung oben gezeigt wird, durchgefürt. Lassen
Sie die zwei gegenüberliegenden Schrauben frei.
DETAIL 13
13
DETAIL 14
14
04. INSTALLATION
INSTALLIEREN DES AUTOMATISMUS
01 • Befestigung der Befestigungsplatte für Schiene an Sturz, wie in der linken
Abbildung 15. Abbildung 16 können Sie den Abstand zwischen der Schiene und des
Tores und dem oberen abstand der Befestinungsplatte sehen. (125-175mm).
DECKE
02 • Befestigen Sie die Schiene in die bereits angebracht Montageplatte. Um dieses
einfacher durchführen zu können, bringen Sie die Schiene in eine Schrägstellung
(Antrieb ruht auf dem Boden). Die Installation ist so einfach durchzuführen, da Sie die
Schiene nur an einer Seite bearbeiten.
7A
7B
DE
DE
100-150mm
125-175mm
15
← Hinweis • Wenn Sie die Schiene
nicht nach Massangaben an die
Decke befestigen können, müssen
Sie eine solide und feste Strucktur
schaffen, so das die richtigen
Massangaben eingehalten werden
können. Diese Struktur kann an die
Decke befestigt werden, wie links in
der Abbildung 17.
17
← Stütze
16
18
