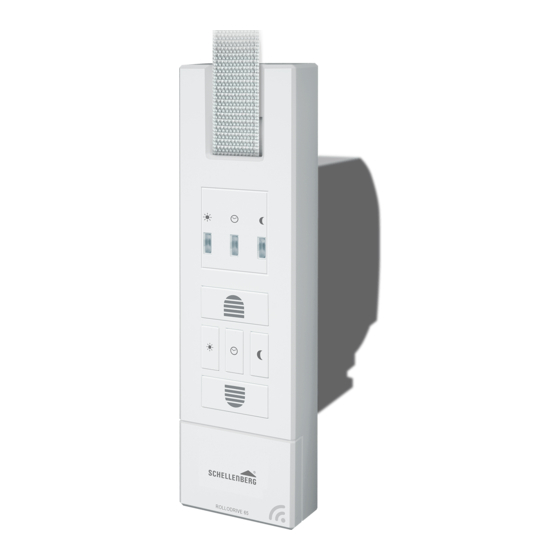

schellenberg ROLLODRIVE 65 PREMIUM Montageanleitung

Vorschau ausblenden Andere Handbücher für ROLLODRIVE 65 PREMIUM:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ROLLODRIVE 65 PREMIUM
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für schellenberg ROLLODRIVE 65 PREMIUM

Inhaltszusammenfassung für schellenberg ROLLODRIVE 65 PREMIUM

  • Seite 1 ROLLODRIVE 65 PREMIUM...

  • Seite 3: Inhaltsverzeichnis

    Werksreset ����������������������������������������������������������������������������������������������������� Kopplung Smart Home System ���������������������������������������������������������������������� Urheberrechtlich geschützt, 2018, Alfred Schellenberg GmbH� Alle Rechte vorbehalten� Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw� Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten�...

  • Seite 4: Sicherheit Und Hinweise

    Der Einsatz defekter Produkte kann zur Gefährdung von Personen und zu Sachschäden führen (Stromschlag, Kurzschluss)� Verwenden Sie daher niemals defekte oder beschädigte Produkte� Alle Reparaturen dürfen nur vom autorisierten Schellenberg Kundendienst durchgeführt werden� Die Vorschriften des örtlichen Energieversorgers sowie alle aktuell gültigen Nor- men und Vorschriften für die Elektroinstallation sind zu beachten�...

  • Seite 5: Eu-Konformitätserklärung

    22728) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien� Die Konformität wurde nachgewiesen� Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www�schellenberg�de (Menü- punkt „Service“ im Download-Center) Nicht im Hausmüll entsorgen! Das Produkt ist recyclingfähig und kann im Wertstoffhof oder an einer anderen Sammelstelle für elektrischen...

  • Seite 6: Bestimmungsgemäße Verwendung

    Das Produkt nur mit Verbrauchern betreiben, die bei einer Funktionsstörung der Sender oder Empfänger keine Gefahr für Personen oder Sachen darstellt� Für Personenschäden, Sachschäden und Folgeschäden bei nicht bestimmungs- gemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht� Nicht sachge- mäße Verwendung: – Fehlerhafter Einbau des Produkts�...

  • Seite 7: Nicht Bestimmungsgemäße Verwendung

    – Reparaturen und Veränderungen durch Dritte� – Verwendung von ungeeignetem Zubehör� – Schäden durch Überspannung, wie z�B� Blitzschlag� – Funktionsstörung durch Überlagerung der Funkfrequenz und andere Funkstö- rung� NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG Die Verwendung des Produktes für andere als die zuvor genannten Anwen- dungsbereiche ist nicht zulässig�...
  • Seite 8 Netzanschlusskabel 2x0,75qmm H03VVH2-F Anzahl Bedientasten Anzahl LEDs LpA < _ 70 dB (A) Schalldruckpegel Funk-Frequenz 868,4 MHz Schellenberg Sendeleistung max. +10 dBm / 10 mW Reichweite Freifeld max. 100 m Reichweite im Gebäude* max. 20 m * Achtung: Die Funkreichweite kann von baulichen Gegebenheiten beeinflusst wer- den�...

  • Seite 9: Abmessungen

    ABMESSUNGEN 185 mm 132 mm 165 mm 210 mm 139 mm 165 mm 34 mm 59 mm...

  • Seite 10: Benötigte Werkzeuge

    1,50 m (Wird nicht benötigt!)

  • Seite 11: Produkterklärung

    PRODUKTERKLÄRUNG Befestigungslöcher Umlenkrolle Gurteinlass Getriebeentriegelung Wickelfachabdeckung Entriegelungsklammer Wickelrad Haken für Gurtband Anschluss für Netzleitung Kabelkanal Anschluss für Sonnensensor...

  • Seite 12: Funktionsbeschreibung

    FUNKTIONSBESCHREIBUNG LED Sonne LED Uhr LED Mond Taste Auffahrt Rollladen fährt aufwärts oder stoppt� Taste Sonne Schaltet die Sonnen-Funktion ein oder aus� Taste Uhr Schaltet die Zeitautomatik ein oder aus� Taste Dämmerung Schaltet die Dämmerungs-Funktion ein oder aus� Taste Abfahrt Rollladen fährt abwärts oder stoppt�...

  • Seite 13: A Montage

    A MONTAGE Alten Einlasswickler ausbauen� Gurt vorsichtig abwickeln� Achtung! Die Trommel ist gespannt. Handschuhe tragen ‒ Verletzungsgefahr!
  • Seite 14 23 mm...
  • Seite 15 Ein beschä- digtes An- schlusskabel kann einen Kurzschluss verursachen�...
  • Seite 16 Achten Sie auf eine sichere Verlegung des Anschluss- kabels� Das Anschlusskabel darf beim Anschrauben des Produktes nicht gequetscht und beschädigt werden�...
  • Seite 18 Die Entriegelungsklammer einstecken und durchge- drückt halten� Es besteht Verlet- zungsgefahr durch das drehende Wickelrad�...
  • Seite 19 Sicherheitshinweis zur Montage! Eine schlechte Gurtbandführung kann das Gurtband zerstören und das Produkt unnötig belasten� Montieren Sie das Produkt so, dass das Gurtband möglichst senkrecht in den Rollladengurt-Antrieb einläuft, Sie vermeiden dadurch unnötige Reibung und Verschleiß� Bei falscher Montage können Sachschäden entstehen�...
  • Seite 20 Die Entriegelungsklammer einstecken und durchge- drückt halten�...
  • Seite 21 Mindestens 1 Umdrehung wickeln, damit sich der Gurt nicht mehr vom Befestigungs- haken löst�...
  • Seite 22 Die Abdeckplatte immer nach unten wegziehen und von unten aufschieben�...
  • Seite 23 2 3 0 V / 5 0...
  • Seite 24 1 – 2 x 1 – 2 x...

  • Seite 25: B Obere Endlage Einstellen

    B OBERE ENDLAGE EINSTELLEN 90 % 2 sec� Die falsche Einstellung der oberen Endlage kann zur Überlastung bzw� zur Zerstörung des Produktes führen� 100 % Nicht bis zum Anschlag fahren� Tasten rechtzeitig loslassen�...
  • Seite 26 1 sec� 2 sec� 3 sec� 4 sec� 5 sec� ��� Die Bestätigung für die Endlageneinstellung muss innerhalb von 4 Sekunden erfolgen� Geschieht dies nicht, bei Schritt 25 erneut beginnen�...

  • Seite 27: C Untere Endlage Einstellen

    C UNTERE ENDLAGE EINSTELLEN 90 % 2 sec� 100 %...
  • Seite 28 1 sec� 2 sec� 3 sec� 4 sec� 5 sec� ��� Die Bestätigung für die Endlageneinstellung muss innerhalb von 4 Sekunden erfolgen� Geschieht dies nicht, bei Punkt 29 erneut beginnen�...

  • Seite 29: D Endlagen Verändern/Korrigieren

    D ENDLAGEN VERÄNDERN/KORRIGIEREN Rollladen in Mittelstellung fahren und die Schritte 25–32 erneut ausführen�...

  • Seite 30: E Manuelle Bedienung

    E MANUELLE BEDIENUNG...
  • Seite 31 Zum zwischenzeitlichen Stoppen Taste Auf- oder Abfahrt kurz drücken!

  • Seite 32: F Automatikbetrieb: Öffnungs- Und Schließzeiten Einstellen

    F AUTOMATIKBETRIEB: ÖFFNUNGS- UND SCHLIESSZEITEN EINSTELLEN Die Endlagen müssen eingestellt sein� z�B� um 7 Uhr morgens Die Schritte 37 und 38 müssen einmalig zur gewünschten Uhrzeit vorgenommen werden� z�B� um 22 Uhr abends...

  • Seite 33: G Automatikbetrieb: Manuell- Automatikumschaltung

    G AUTOMATIKBETRIEB: MANUELL- AUTOMATIKUMSCHALTUNG AUTOMATIK 2 sec� Zuvor muss mindestens eine Schaltzeit gesetzt sein! MANUELL 2 sec� LED Uhr blinkt nach Stromausfall und die gesetzte Öff - nungs- und Schließzeit muss neu eingestellt werden� Nach einer Umstellung der Sommer- und Winterzeit müssen die Öff nungs- und Schließ- zeiten manuell aktualisiert werden�...

  • Seite 34: H Hinderniserkennung

    H HINDERNISERKENNUNG Beschreibung der Sicherheitsfunktionen Die Sicherheitsabschaltung des Produkts reagiert, wenn das Produkt eingeschaltet ist und der Roll- ladengurt sich nicht bewegt� Erst nachdem der Antrieb in Gegenrichtung betrieben und das Hinder- nis beseitigt wurde (freiziehen), kann der Betrieb in die ursprüngliche Richtung wieder aufgenommen werden�...

  • Seite 35: I Blockiererkennung

    I BLOCKIERERKENNUNG Blockiert der Rollladen während der Auff ahrt (z.B. durch Vereisung), schaltet das Produkt ab� Beseitigen Sie die Überlastungsursache�...

  • Seite 36: J Laufzeitbegrenzung

    J LAUFZEITBEGRENZUNG max. 4 Minuten max. 4 Minuten min. 12 Minuten min. 12 Minuten Die volle Betriebsbereitschaft ist 60 Minuten 60 Minuten nach 60 Minuten wieder hergestellt�...

  • Seite 37: K Optionales Zubehör: Sonnen- Und Dämmerungssensor

    K OPTIONALES ZUBEHÖR: SONNEN- UND DÄMMERUNGSSENSOR Sensor, ca� 0,75 m Kabellänge Art�Nr� 22720 ca� 1,50 m Kabellänge Art�Nr� 02266* ca� 3,00 m Kabellänge Art�Nr� 02267* *Kommissionsartikel, auf Bestellung lieferbar.
  • Seite 38 min� 20 cm...

  • Seite 39: L Einstellen Des Helligkeitswertes - Sonnenfunktion

    L EINSTELLEN DES HELLIGKEITSWERTES – SONNENFUNKTION Die Sonnenautomatik wird bei der Übernahme des aktuellen Hellig- keitswerts eingeschaltet� Drücken Sie gleichzeitig die Taste Sonne und die Taste Uhr� Der aktuelle Helligkeitswert gilt jetzt als Grenzwert� Zur Bestätigung blinkt die LED Sonne kurz auf� 2 sec�...

  • Seite 40: N Funktionsschaubild Der Sonnenfunktion

    N FUNKTIONSSCHAUBILD DER SONNENFUNKTION ~ 10 min. ~ 20 min. Wird die eingestellte Helligkeit ca� 10 Minuten ununterbrochen erkannt, fährt der Rollladen bis zur Position des Sensors nach unten� Nach ca� 20 Minuten wird der Rollladen ein Stück hochgezogen und der Saugknopf ist freigegeben und misst erneut� Wird weiterhin die eingestellte Helligkeit erkannt, bleibt der Rollladen dort stehen�...

  • Seite 41: O Einstellen Des Dämmerungswertes - Dämmerungsfunktion

    O EINSTELLEN DES DÄMMERUNGSWERTES – DÄMMERUNGSFUNKTION Die Dämmerungsfunktion wird bei der Übernahme des aktuellen Dämmerungswertes eingeschaltet� Drücken Sie gleichzeitig die Taste Dämmerung und die Taste Uhr� Die aktuelle Dämmerung gilt jetzt als Grenzwert� Zur Bestätigung blinkt die LED Mond kurz auf� Hinweis: 2 sec�...

  • Seite 42: Q Funktionsschaubild Der Dämmerungsfunktion

    Q FUNKTIONSSCHAUBILD DER DÄMMERUNGSFUNKTION Wird der eingestellte Dämmerungswert für ca� 15 Sekunden erkannt, blinkt die LED Mond und der Rollladen fährt herab� Nach der Abfahrt wird die Dämmerungsfunktion erst nach 19 Stunden wieder aktiv� Der Rollladen fährt im manuellen Betrieb oder zur nächsten, eingestellten Auffahrtzeit wieder nach oben�...

  • Seite 43: R Optionales Zubehör: Funk-Handsender / -Zeitschaltuhr

    R OPTIONALES ZUBEHÖR: FUNK-HANDSENDER / -ZEITSCHALTUHR 20015 20016 20031 20032...

  • Seite 44: S Funk-Handsender Koppeln

    S FUNK-HANDSENDER KOPPELN 4 sec� Durch das Drücken der beiden Tasten wird das Produkt in den Programmiermodus versetzt� Ab diesem Zeitpunkt muss innerhalb 10 Sekunden der Funk-Handsender gekoppelt werden (Schritte 60 bis 63)� Sind 10 Sekunden vergangen, ohne den Funk-Handsender zu koppeln, muss das Produkt durch das Wiederholen des Schrittes 61 erneut in den Programmiermo- dus versetzt werden�...
  • Seite 45 Die LED hat aufgehört zu blinken� Wie weitere Funk-Sender gekoppelt oder Funk-Sender- Kopplungen entfernt werden, kann der Montageanlei- tung des jeweiligen Funk-Senders entnommen werden�...

  • Seite 46: T Werksreset

    T WERKSRESET 4 sec� Alle 4 Tasten gleichzeitig gedrückt halten� Zur Bestätigung blinken alle 3 LED-Leuchten� Die Werksein- stellung wurde hergestellt und alle vorgenommenen Einstellungen wurden gelöscht�...

  • Seite 47: U Kopplung Smart Home System

    U KOPPLUNG SMART HOME SYSTEM Koppeln Sie das Produkt mit dem Schellenberg Smart Home System, dem Smart Friends System oder einem Qivicon Smart Home System (z�B� Magenta Smart Home) und steuern Sie alle Schellenberg Funk-Produkte, „Ready für Smart Friends“-Produkte bzw� Qivicon-kompatiblen Produkte über eine App miteinander�...
  • Seite 48 Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service� Alfred Schellenberg GmbH Mo - Fr: 7�30 Uhr - 21�00 Uhr An den Weiden 31 8�00 Uhr - 14�00 Uhr 57078 Siegen Tel�...
