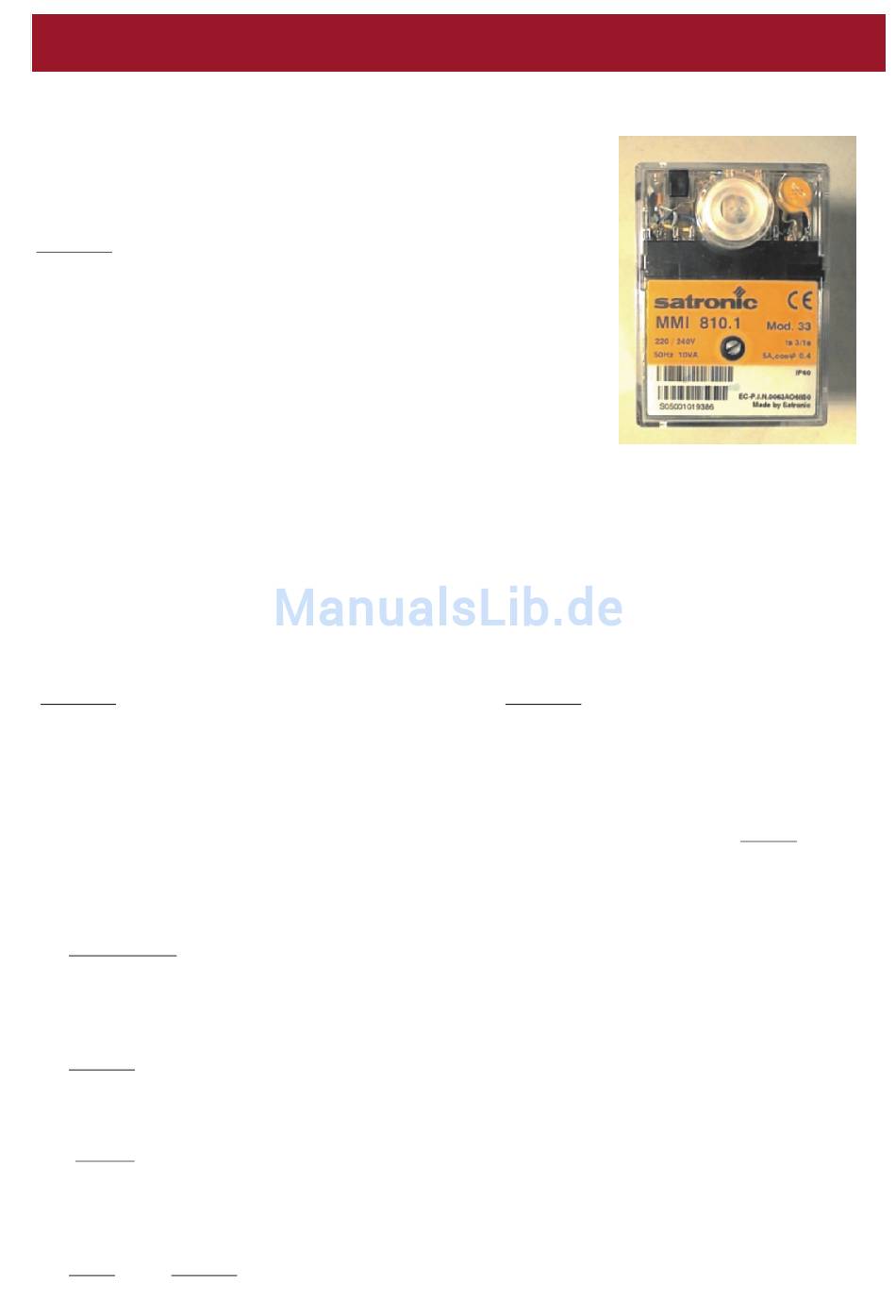

Programmablauf des Steuergerätes MMI 810.1 Mod.33
Das Steuergerät ist mit einer farbigen Programmanzeige
ausgerüstet, die den jeweiligen Stand des Programms
anzeigt.
Ablauf:
Kesselthermostat fordert Brenner an
Wartezeit Start 9 sec.
Vorbelüftung setzt ein 30 sec
Zündung setzt ein 3 sec.
Magnetventil öffnet, Flamme
bildet dich, Sicherheitszeit 3 sec.
Brenner läuft in Betriebsstellung
Fehlermöglichkeiten bei MMI 810.1 Mod.33
Die farbigen Programmanzeige vereinfacht die Fehlersuche.
Störung
a) Brenner geht nicht in Betrieb,
Programmanzeige bleibt stehen
b) Brenner geht nicht in Betrieb,
Programmanzeige dreht dauernd
c) Automat schaltet kurz nach Beginn
der Vorbelüftung auf Störung
(roter Strich im blauen Feld)
d) Automat schaltet während der
Vorbelüftung auf Störung
(blauer Bereich)
e) Automat schaltet während der
Sicherheitszeit auf Störung
(gelber Bereich)
f) Automat schaltet während der
Betriebsstellung auf Störung
(roter bzw. Grüner Bereich)
weißes Feld
blaues Feld.
schraffiertes Feld
gelbes Feld
grünes Feld
Ursache
- Elektrische Zuleitung fehlerhaft
- Thermostat oder Gaswähter AUS
- Luftwächter defekt, bzw. Nicht in
Ruhestellung (Kontakt muss offen
sein)
- Luftwächterkontakt schließt nicht
- Keine Belastung an Klemme 5
- Flammensignal oder Masseschluß
an der Ionisationsleitung/-sonde
- Luftwächterkontakt öffnet
- Flammensignal
- Keine Flammenbildung (fehlende
Zündung, Ventil öffnet nicht, etc.)
- Kein oder zu schwaches Flammensignal
(<3µA)
- Flammenabriß
-Luftwächterkontakt öffnet
- Flammensignal zu schwach
(Ionisationsstrom <3µA)
