SCHEER - Wand – Kessel
Gas - Brennwerttechnik
Erdgas L, LL, H und Flüssiggas
AH 45
AH 60
Brennwertkessel
modulierend
eMail: Info@Scheer-Heizsysteme.de - Internet: www.Scheer-Heizsysteme.de
Montage- und Betriebsanleitung
für den Betreiber
SCHEER Heizsysteme & Produktionstechnik GmbH
25797 Wöhrden - Tel.: 04839/905-0
HEIZSYSTEME & PRODUKTIONSTECHNIK GMBH
Fax: 04839/453
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Scheer AH 60
Inhaltszusammenfassung für Scheer AH 60

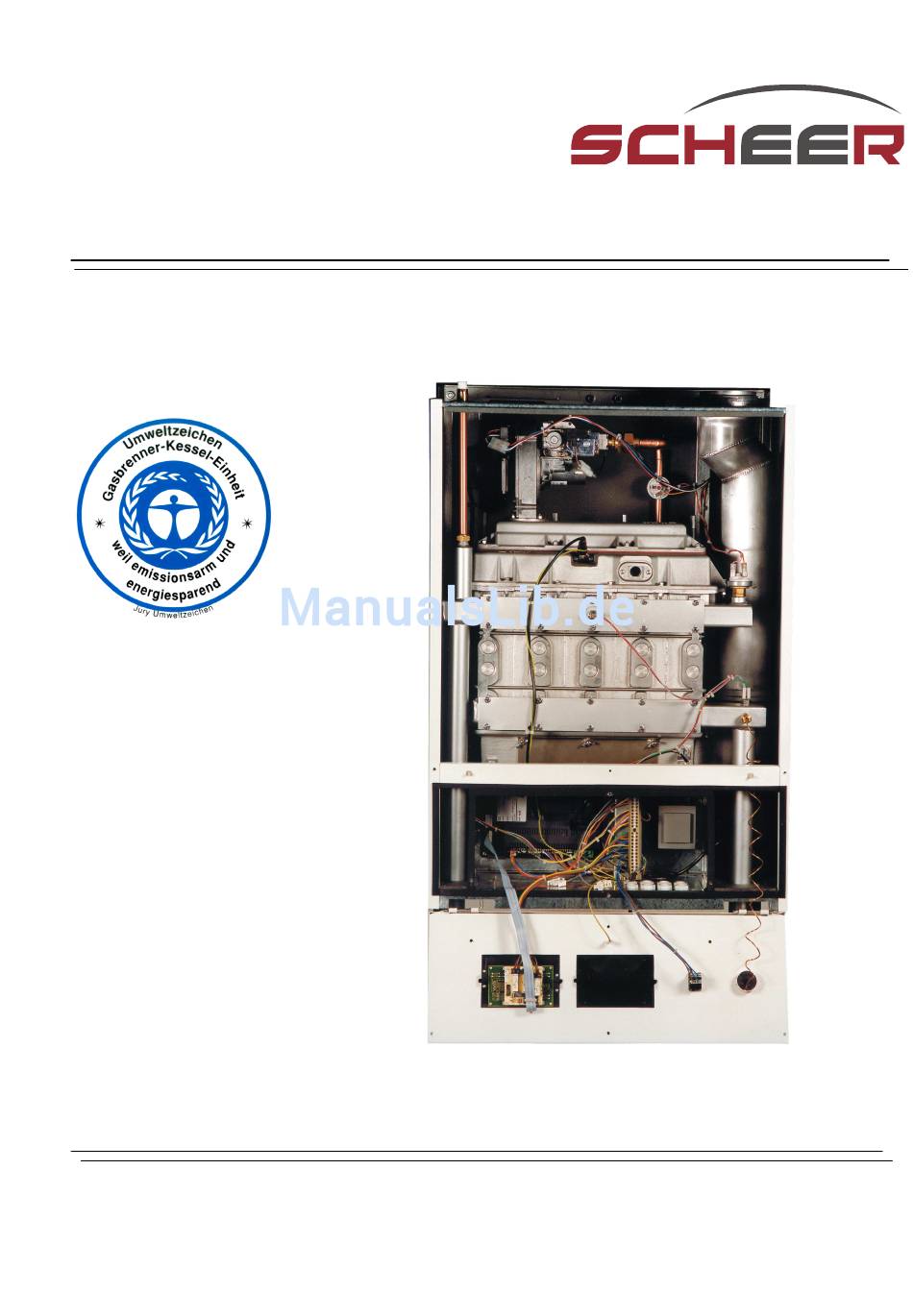

- Seite 1 SCHEER - Wand – Kessel Gas - Brennwerttechnik HEIZSYSTEME & PRODUKTIONSTECHNIK GMBH Erdgas L, LL, H und Flüssiggas Montage- und Betriebsanleitung für den Betreiber AH 45 AH 60 Brennwertkessel modulierend SCHEER Heizsysteme & Produktionstechnik GmbH 25797 Wöhrden - Tel.: 04839/905-0 Fax: 04839/453 eMail: Info@Scheer-Heizsysteme.de - Internet: www.Scheer-Heizsysteme.de...
-
Seite 3: Inhaltsverzeichnis
AH 45 / AH 60 Seite 1 11/04/08 INHALT 1. Kesselbeschreibung 2. Betriebsarten 3. Technische Daten 4. Wichtige Hinweise 5. Neutralisation 6. Aufstellungsort 7. Wartung 8. Schaltfeld mit Display 9. Funktion der Kesselsteuerung 9.1 Ebene 1 9.2 Ebene 2 9.3 Ebene 3 10. -
Seite 4: Betriebsarten
AH 45 / AH 60 Seite 2 11/04/08 2. Betriebsarten Brennwert - Gerät AH 45/AH 60 Standard Classik Komfort mit Aussenfühler mit Aussenfühler mit Aussenfühler und Zeitschaltuhr und Raumthermostat und Sollwertrechner Brauchwasser dauernd frei Brauchwasser dauernd frei Aussenfühler bestimmt Temperatur... -
Seite 5: Technische Daten
AH 45 / AH 60 Seite 3 11/04/08 3. Technische Daten Kesselleistungsdaten AH 45 AH 60 Nennwärme-Leistungsbereich: Volllast 80/60 in kW 43,1 61,0 Teillast 80/60 in kW 12,7 Normnutzungsgrad: bei System 75/60 (Hu) 106,6 106,1 bei System 40/30 (Hu) 109,7... -
Seite 6: Wichtige Hinweise
Seite 4 AH 45 / AH 60 11/04/08 4. Wichtige Hinweise Bei Nichtbeachtung der Bedienungsanweisung entfällt der Gewährleistungsanspruch! 1. Der Einbau, die Installation und die Inbetriebnahme des Gasbrennwertgerätes darf nur von Fachkundigen nach den einschlägigen Bestimmungen und Vorschriften vorgenommen werden. -
Seite 7: Neutralisation
AH 45 / AH 60 Seite 5 11/04/08 5. Neutralisation Für das Gerät kann eine Neutralisationsanlage nachgerüstet werden. Diese ist bei Kesselleistungen kleiner als 25 kW nicht zwingend vorgeschrieben. Ausschlaggebend sind die regionalen Vorschriften für die Einleitung von Kon- densaten in die öffentliche Kanalisation. -
Seite 8: Schaltfeld Mit Bediendisplay
Seite 6 AH 45 / AH 60 11/04/08 8. Schaltfeld mit Bediendisplay Beschreibung Der Wandkessel ist mit dem Kesselsteuerungs-Modul MCBA 1405 D ausgestattet. Das Steuergerät kann mit einem Anbaugerät, entweder raumgesteuert- oder am Kessel montiert, zeit- und temperaturabhängig geregelt werden. -
Seite 9: Funktion Der Kesselsteuerung
AH 45 / AH 60 Seite 7 11/04/08 9. Beschreibung der Funktionen und Parameter der Kesselsteuerung MCBA 1406D 9.1 Ebene 1 Die erste Ziffer zeigt den momentanen Betriebszustand 0 = Keine Wärmeanforderung 1 = Vorlüften 2 = Zündung 3 = Heizbetrieb 4 = Brauchwasserbereitung 5 = Luftüberwachung... -
Seite 10: Ebene
Seite 8 AH 45 / AH 60 11/04/08 9.2 Ebene 2 Kesselparameter/Einstellung CODE RESET MODE STEP STORE Die Taste MODE drücken, bis der Punkt hinter der ersten Ziffer dauernd leuchtet. Jetzt können Parameter abgefragt und verändert werden. Mit der STEP–Taste jeweils weiter zur nächst folgenden Schrittnummer. -
Seite 11: Ebene
AH 45 / AH 60 11/04/08 Seite 9 9.3 Ebene 3 Temperaturabfrage der Fühler Die Taste MODE drücken, bis hinter der 1. Ziffer ein Punkt blinkt Mit der Taste STEP können die folgenden Temperaturen abgefragt werden: 1. NTC 1 Vorlauftemperatur Kesselparameter/Einstellung 2. -
Seite 12: Funktionen Und Parameter Auf Einen Blick
Seite 10 AH 45 / AH 60 11/04/08 10. Funktionen und Parameter auf einen Blick! 1. Ebene Die erste Ziffer zeigt den momentanen Betriebszustand an 0 = keine Wärmeanforderung 1 = Vorlüftung 2 = Zündung 3 = Heizbetrieb 4 = Brauchwasserbereitung 5 = Luftüberwachung...
