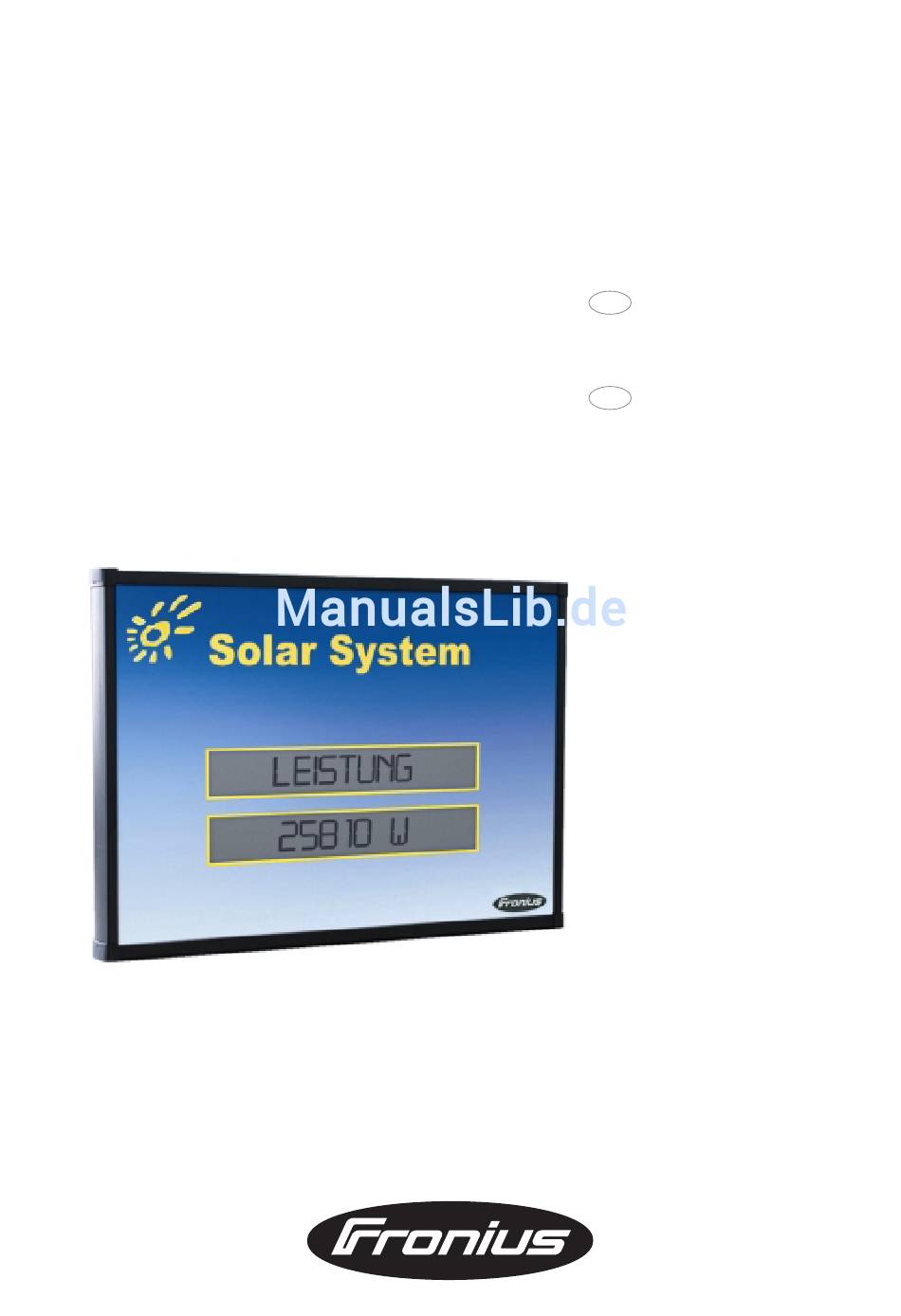

- Seite 1 Bedienungsanleitung Photovoltaikanlage Fronius IG Public Display Operating Instructions Photovoltaic installation 42,0410,1173 012004...
- Seite 3 Einleitung Wir danken Ihnen für Ihr entgegengebrachtes Vertrauen und gratulieren Ihnen zu Ihrem technisch hochwertigen Produkt aus dem Hause Fronius. Die vorliegende Anleitung hilft Ihnen, sich mit diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die vielfältigen Möglichkeiten Ihres Fronius-Produktes kennen. Nur so kön- nen Sie seine Vorteile bestmöglich nutzen.
-
Seite 5: Sicherheitsvorschriften
Sicherheitsvorschriften Warnung! „Warnung!“ Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. Vorsicht! „Vorsicht!“ Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, können leichte und geringfügige Verletzungen sowie Sachschä- den die Folge sein. -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsvorschriften ..........................1 Warnung! ..............................1 Vorsicht! ..............................1 Hinweis! ..............................1 Wichtig! ..............................1 Allgemeines ..............................3 Sicherheit ..............................3 Gerätekonzept ............................3 LocalNet Grundlagen ..........................3 Systemvoraussetzungen .......................... 3 Reparaturen ............................. 3 Vor der Inbetriebnahme ..........................4 Allgemeines ............................. -
Seite 7: Allgemeines
Meßwerten einer Photovoltaik-Anlage. Die großzügige Anzeige ermöglicht dabei eine gezielte Überwachung der Leistungsdaten, sowie eine professionelle Präsentation der Werte vor einem großen Auditorium. Die Leistungsdaten des Fronius IG können gleich- zeitig auf bis zu 10 Public Displays angezeigt werden. Die Anbindung des Public Display an das Photovoltaik-System erfolgt über das LocalNet. -
Seite 8: Vor Der Inbetriebnahme
Sicherheitsvorschriften Das Public Display ist ausschließlich zum Einsatz in Photovoltaik-Anlagen mit einem Bestimmungsge- mässe Verwen- Fronius IG Wechselrichter geeignet. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. dung Für hieraus entstehende Schäden haftet der Hersteller nicht. Zur bestimmungsgemäßen Verwendung gehört auch... -
Seite 9: Inbetriebnahme
Inbetriebnahme Allgemeines Warnung! Fehlbedienung kann schwerwiegende Personen- und Sachschäden verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Doku- mente vollständig gelesen und verstanden wurden: diese Bedienungsanleitung sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicherheitsvorschriften Das Public Display ist für die Wandmontage vorgesehen. Die Verkabelung mit der Photovoltaik-Anlage erfolgt, wie bei sämtlichen anderen DatCom-Komponenten, durch Serienschaltung der einzelnen Systemkomponenten über das LocalNet. -
Seite 10: Public Display Verkabeln Und Anschließen
(1) Einstellrad für Adressieren (2) Eingang Datenkommunikation „IN“ (3) Ausgang Datenkommunikation „OUT“ Wichtig! Detaillierte Informationen zum Verkabeln der Systemkomponenten siehe Bedienungsanleitung „Fronius IG DatCom Detail“ LocalNet-Adresse Es ist möglich bis zu 10 Public Displays bzw. Public Display Cards/Boxes in das System konfigurieren zu integrieren. -
Seite 11: Anzuzeigende Werte Einstellen
Anzuzeigende Sämtliche Einstellungen für das Public Display sind über die Software „Fronius Werte einstellen IG.access“ vorzunehmen. Aus den verfügbaren Anlagenwerten können mehrere Werte ausgewählt und abwechselnd angezeigt werden. Die Anzeigedauer der einzelnen Werte ist zwischen 1 und 60 Sekunden einstellbar. Zusätzlich läßt sich ein Wert als favorisierter Wert definieren. -
Seite 12: Technische Daten
Technische Daten Public Display Lagertemperatur -20 °C bis 70 °C -4 °F bis 158 °F Betriebstemperatur -20 °C bis 50 °C -4 °F bis 122 °F Versorgungsspannung 12 V (über das LocalNet) Max. Stromaufnahme 150 mA Max. Energieverbrauch 1,8 W Anzeige 2 Zeilen zu je 8 Zeichen (alphanumerisch) Zeichen... -
Seite 13: Gewährleistung Und Haftung
Gewährleistung und Haftung Gewährleistungs- Für die FRONIUS IG DatCom Komponenten gilt eine Gewährleistung gemäß den bestimmungen allgemeinen Geschäftsbedingungen. Während dieser Zeit garantiert FRONIUS die und Haftung ordnungsgemäße Funktion Ihrer DatCom Komponente. Sollte ein von FRONIUS zu verantwortender Defekt vorliegen, übernimmt FRONIUS innerhalb der Gewährleistungs- zeit die kostenlose werksseitige Instandsetzung. - Seite 15 Read the manual carefully and you will soon be familiar with all the many great features of your new Fronius product. This really is the best way to get the most out of all the advantages that your machine has to offer.
-
Seite 17: Safety Instructions
Safety instructions Warning! „Warning!“ Denotes a potentially dangerous situation, which - if not avoided - can lead to fatal or severe injuries. Caution! „Caution!“ Denotes a potentially dangerous situation, which - if not avoided - can lead to non-critical or slight injuries, or material damage. Note! „Note!“... - Seite 18 Table of Contents Safety instructions ............................1 Warning! ..............................1 Caution! ..............................1 Note! ................................ 1 Important! ..............................1 General ................................. 3 Safety ............................... 3 Device Design ............................3 LocalNet Basics ............................3 System Requirements ..........................3 Repairs ..............................3 Before commissioning the system ........................
-
Seite 19: Warning
This large-scale display allows you to monitor the output data, while at the same time providing a professional presentation of the values for a large audience. The output data of the Fronius IG can be displayed on up to 10 Public Dis- plays at the same time. -
Seite 20: Before Commissioning
Before Commissioning General Warning! Improper use can cause serious injuries to personnel and damage to equipment. Do not attempt to use the functions until you have read and under- stood the following documentation: this Operating Manual any operating manuals for system components, especially concerning safety at work requirements Appropriate use The Public Display is designed for use with photovoltaic systems equipped with a Froni-... -
Seite 21: General
Commissioning General Warning! Improper use can cause serious injuries to personnel and damage to equipment. Do not attempt to use the functions until you have read and under- stood the following documentation: this Operating Manual any operating manuals for system components, especially concerning safety at work requirements The Public Display is designed for wall-mounting. -
Seite 22: Wiring And Attaching The Public Display
The factory default address for the Public Display is „1“. You can change this address using the „Wheel for address setting“. Important! For detailed information on the addressing of system components, refer to the operating manual „Fronius IG DatCom Detail“... -
Seite 23: Setting The Display Values
Setting the The settings for the Public Display are available in the „Fronius IG.access“ software. You display values can select multiple values from the range of values for the system to be displayed in succession. You can select a display period of between 1 and 60 seconds for each value to be displayed. -
Seite 24: Technical Data
Technical Data Public Display Storage temperature -20 °C to 70 °C -4 °F to 158 °F Operating temperature -20 °C to 50 °C -4 °F to 122 °F Power supply 12 V (via LocalNet) Max. power consumption 150 mA Max. wattage 1.8 W Display 2 lines with 8 characters (alphanumerical) -
Seite 25: Warranty And Liability
