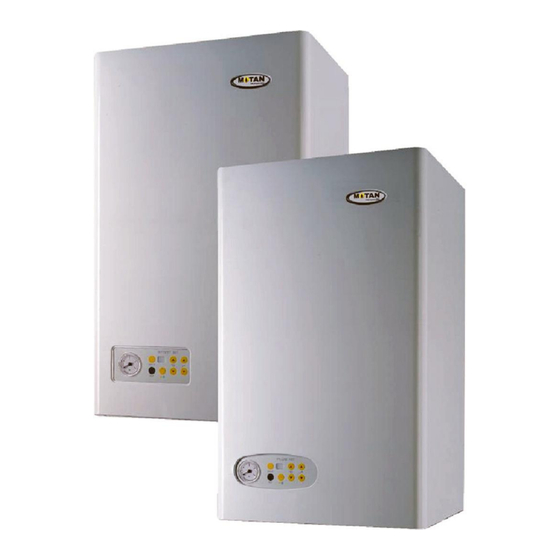

Inhaltszusammenfassung für Kober MOTAN PLUS MT C12SPV 24 ME
- Seite 1 KÖBER S.R.L. Dumbrava Roşie Zweigstelle Vaduri TECHNISCHES HANDBUCH EINSTELLUNG • ANWENDUNG • WARTUNG MOTAN PLUS MT Vaduri nr. 280, Gemeinde Alexandru cel Bun, Neamţ 617511, România Tel.:+40.233.24.17.46, 233.24.19.33, Fax:+40.233.24.19.29 Stand März 2013 - Technische Änderungen vorbehalten...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite EG-Konformitätserklärung Inhaltsverzeichnis Erklärung der Typenbezeichnung Einbauvorschriften Personalqualifikation Bestimmungsgemäße Verwendung Arbeiten an dem Gaswandkessel Sicherheitshinweise bei Wartung und Reparatur Besonders zu beachten Eigebaute Sicherheitselemente Einsatzbereich Technische Daten Pumpendiagramm Diagramm Heizleistung Wasseranschluss Raumtemperaturregelung Gasanschluss Stromanschluss Wartungsintervalle Geräteeinstellungen Verriegelnde Störabschaltungen Abmessungen / Anschlüsse Hydraulikschema Montagebeispiel Abgas B11BS Elektrischer Anschlussplan... -
Seite 4: Erklärung Der Typenbezeichnung
Motan PLUS MT C12SPV 24 ME Erklärung der Typenbezeichnug S - Brauchwassererwärmung nach dem Durchlauferhitzerprinzip P - mit integrierter Umwälzpumpe V - Eingebautes Druckausdehnungsgefäß 24 - Maximale Nennwärmeleistung M - Modulierende Betriebsweise E - Elektronische Steuerung Einbauvorschrift Die Installation des Gas - Wandkessels darf nur durch anerkannte Vertrags - Installationsunternehmen durchgeführt werden. -
Seite 5: Arbeiten An Dem Gaswandkessel
Arbeiten an dem Gas-Wandkessel Montage, elektrische Installation und Reparaturen dürfen nur Fachkräfte ausführen, die aufgrund ihrer fachlichen Ausbildung und Erfahrung ausreichende Kenntnisse besitzen über: • Sicherheitsvorschriften. • Unfallverhütungsvorschriften. • Richtlinien und anerkannte Regeln der Technik (z. B. VDE-Bestimmungen, DIN-Normen). Die Fachkräfte müssen die ihnen übertragenen Arbeiten beurteilen, mögliche Gefahren erkennen und vermeiden können. -
Seite 6: Technische Daten
Technische Daten Typ Motan PLUS MT C12 SPV 24ME Abmessungen Symbol für energetische Leistung Länge (mm) Gaskategorie II2ELL3B/P Breite (mm) Schutzart IP 40 Tiefe (mm) Betriebsweise raumluftabhängig Gewicht 37,0 kg Wirkungsgrad Druckausdehnungsgefäß 7 l / 0,5 bar 35 – 55 °C Naturgase * Temperatur Brauchwasser Flüssiggas **... -
Seite 7: Diagramm Heizleistung
Heizleistung des Gas-Wandkessels Die Heizleistung des Gas-Wandkessels ist abhängig vom Heizwert des Gases und dem eingestellten bzw.gemessenen Düsendruck. Bei einem Heizwert des Gases von 11,8 kWh/m und einem gemessenen Düsendruck von 10,0 mbar entspricht dies einer Heizleistung des Gas-Wandkessels von ca. 22,2 kW/h. 22,2 10,5 11,5... -
Seite 8: Gasanschluss
Geräteunterseite Achtung: Drehen sie die Fülleinrichtung (1) nicht gewaltsam auf oder zu. Gasanschluss Der Gasanschluss ist gemäß den örtlichen Vorschriften und unter Berücksichtigung der TRGI / TRF vorzunehmen Der Minimal-/ Maximalfließdruck bei der Verbrennung mit Erdgas sollte min. 20 mbar - max. 25 mbar und bei Flüssiggas min. -
Seite 9: Geräteeinstellungen
Einstellungen Bedienungskonsole. Beschreibung und Bedienung Die Bedienungskonsole für MOTAN PLUS + Warmwassertemperatur Sommer/Winter - Warmwassertemperatur Reset + Heizungstemperatur Stand-by - Heizungstemperatur Display (Anzeige) Manometer 1. Einschalten des Gas-Wandkessels Der Gas-Wandkessel kann über die Taste STAND BY ein- und ausgeschaltet werden. Bei Einschalten wird zunächst die Umälzpumpe und danach die Zündung freigegeben. -
Seite 10: Verriegelnde Störabschaltungen
Verriegelnde Störabschaltungen Probleme im elektrischen Bereich. Taste RESET drücken, sollte die Störung weiterhin auftreten,Gerät gemäß den Sicherheitsbedingunen abschalten. Zu geringer Druck im Heizungskreislauf <0,5 bar, oder Druckregler defekt. Wasser nachfüllen und entlüften.Der Betriebsdruck sollte ca. 1,5 bar betragen Kein Flammensignal, Gasdruck mind. 20 mbar, Gasdüsendruck und Ionisationssonde überprüfen. -
Seite 11: Abmessungen / Anschlüsse
Abbildung 1 Abmessungen / Anschlüsse Gas-Wandkessel Motan Plus MT C12 SPV 24ME Abmessungen Alle Maße in mm Alle M Alle Maße Alle Maßangabem Anschlüsse ” A. Heizungsvorlauf Außengewinde 3/4 flachdichtend ” B. Warmwasseraustritt Außengewinde 1/2 flachdichtend ” C. Gasanschluss Außengewinde 3/4 flachdichtend ”... -
Seite 12: Hydraulikschema
Abbildung 2 Hydraulikschema C12 SPV 24ME mit natürlichem Abzug Legende 14 – Umwälzpumpe Heizung 1 – Abgassammelkasten 15 – Sicherheitstemperaturbegrenzer 2 – Primärer Heizungswärmetauscher 16 – NTC Fühler Heizung 3 – Sekundärer Cu Plattenwärmetauscher 17 – Ausdehnungsgefäß 4 – Zünd- und Überwachungselektrode 18 –... -
Seite 13: Elektrischer Anschlussplan
Abbildung 3 Montagebeispiel Abgasanschluss B11BS Abbildung 4 Elektrisches Schema MOTAN PLUS MT C12SPV24ME Legende P = Pumpe TS = Sicherheitsthermostat VG = Gasmagnetventil N = Nullleiter L = Phase G = Erde TI = Zündtransformator TA = Raumthermostat TL = Sicherheitsthermostat D1 = Digitalanzeige D2 = Digitalanzeige SW = Bedienungstasten... -
Seite 14: Heizleistung Einstellen
Gas-Wandkessel Montan Plus MT Heizleistung einstellen. Bild 1: Schalttafel Motan Plus MT 1. Gerät über Standby Taste ausschalten Bild 1 (2) 2. Schaltfeld aufschrauben (4 Schrauben) Bild 1 (1) 3. Jumper JP 5 entfernen Bild 2 (A) (rechts auf der Schalttafel) 1 = Befestigungsschrauben 4. -
Seite 15: Einstellung Gasmagnetventil
Einstellung Gasmagnetventil Abbildung 1 Vorderansicht Der Gas-Wandkessel Motan Plus MT ist ausgestattet mit einem Gasmagnetventil Fabrikat Honeywell Typ VK 4105M. Gasdruck überprüfen Über den Prüfstutzen (A) kann der Ruhedruck bzw. der Fließdruck und über den Prüfstutzen (B) der Gas- Düsendruck überprüft werden. (Abbildung 1). Hierzu die Verschlussschrauben im Prüfstutzen ca. -
Seite 16: Übergabe An Den Kunden
Übergabe des Gas-Wandkessels an den Kunden Der Dienstleistende ist verpflichtet, den Kunden bei der Inbetriebnahme ausführlich die Funktionsweise des Gerätes zu erklären. Den Ein- und Ausschaltvorgang des Kessels unter Sicherheitsbedingungen vor allem durch die Überprüfung der folgenden Elemente: - die Stromzufuhr mit Einhalten der Polarität; - die Treibstoffzufuhr (Gas);...
