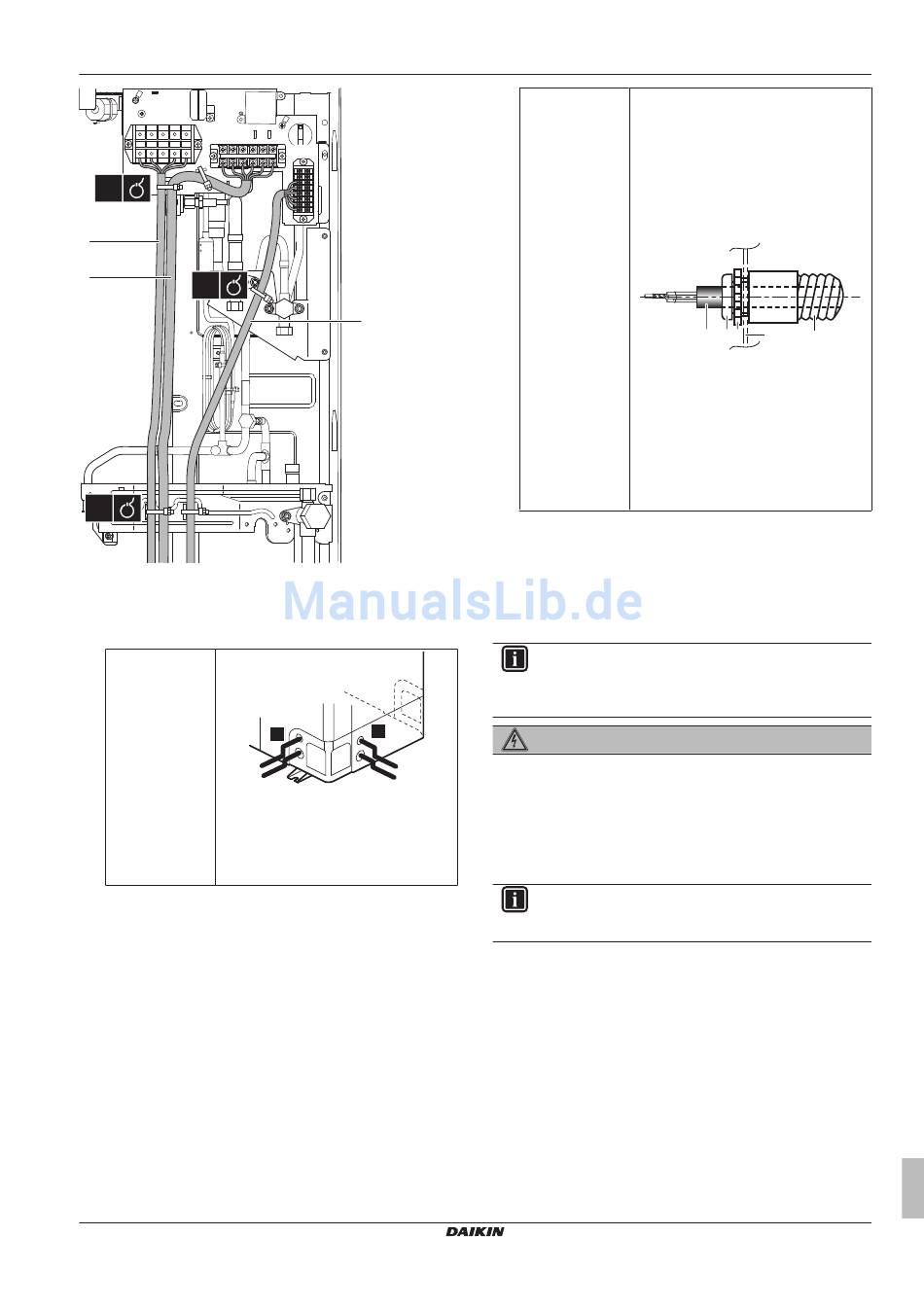

X1M
X3M
2×
a
b
1×
2×
a Stromversorgung (einschließlich Erdung)
b Ausgangssignale
c Fernbedienungsschalter, Schalter für Umschalten auf
geräuscharmen Betrieb und Übertragung
8 Die Kabel durch den Rahmen führen und anschließen.
Leitungsführung
durch den
Rahmen
b
a
a Stromversorgungskabel und Kabel für
Ausgangssignale
b Fernbedienungsschalter-Kabel, Schalter
für Umschalten auf geräuscharmen Betrieb
und Übertragungskabel
LRMEQ3+4BY1
Luftgekühltes Kältemittel-Kondensatorgerät
4P495373-1 – 2017.07
X2M
c
2
1
b
a
Am Rahmen Wenn Kabel von der Einheit weg verlegt
anschließen werden, kann eine Schutzhülse für die
Leiter (PG-Einsätze) in die Durchbruch-
Öffnung eingesetzt werden.
Wenn Sie keinen Kabelkanal verwenden,
schützen Sie die Kabel mit Hilfe von
Vinylrohren, um zu vermeiden, dass die
Kabel durch die Kante der Durchbruch-
Öffnung beschädigt werden.
A Innerhalb der Außeneinheit
B Außerhalb der Außeneinheit
a Draht
b Muffe
c Mutter
d Rahmen
e Schlauch
9 Die Wartungsblende wieder anbringen.
10 An der Stromversorgungsleitung
Schutzschalter und eine Sicherung installieren.
6

Konfiguration

INFORMATION
Es ist wichtig, dass sämtliche Informationen in diesem
Kapitel vom Installateur gelesen werden, und dass das
System entsprechend konfiguriert wird.
GEFAHR: STROMSCHLAGGEFAHR
6.1 Bauseitige Einstellungen
vornehmen
6.1.1 Zur Durchführung bauseitiger
Einstellungen
INFORMATION
Die LEDs und Tasten befinden sich im Außenmodul (nicht
im Hydro-Modul).
Um das Kondensatorgerät zu konfigurieren, müssen an die
Hauptplatine der Außeneinheit Eingaben gemacht werden (A1P).
Das schließt die folgenden Elemente für bauseitige Einstellungen
ein:
▪ Drucktasten, um für die Platine Eingaben zu machen
▪ Display zur Anzeige der Reaktion der Platine
Die bauseitigen Einstellungen sind definiert nach Modus, Einstellung
und Einstellwert. Beispiel: [2‑1]=2.
PC-Konfigurator
Es ist auch möglich, mehrere bauseitige Einstellungen für die
Inbetriebnahme über eine PC-Schnittstelle vorzunehmen (für diese
Option ist EKPCCAB erforderlich). Der Installateur kann (außerhalb
des Standortes) mit einem PC die Konfiguration durchführen und
kann diese dann später ins System laden.
6 Konfiguration
A B
a b c d e
einen Fehlerstrom-
Installations- und Betriebsanleitung
21
