5 Installation
Ist die Gesamtkapazität
Gebläsespulen ...
5,0≤x<8,4 kW
(a) Leistung bei Temperaturdifferenz
(= Verdampfungstemperatur – Raumtemperatur) von 10 C
Rohrstärke metrisch. Sind die Abmessungen der Rohre metrisch
angegeben, ersetzen Sie die Gewichtsfaktoren in der Formel durch
die in der folgenden Tabelle:
Rohrstärke in Zoll (Inch)
Rohrleitungen Gewichtsfaktor Rohrleitungen Gewichtsfaktor
Ø6,4 mm 0,02
Ø9,5 mm 0,06
5.5.3 Kältemittel einfüllen
Um den Kältemittelbefüllvorgang zu beschleunigen, wird empfohlen,
erst über die Flüssigkeitsleitung eine Vor-Befüllung mit einem Teil
des Kältemittels vorzunehmen und dann mit der Befüllung über die
Kältemittel-Einfüllöffnung fortzufahren.
ausgelassen werden, aber die Befüllung dauert dann länger.
Vor-Befüllung mit Kältemittel
Vor-Befüllen kann durchgeführt werden, ohne dass der Verdichter in
Betrieb ist. Dazu wird einfach die Kältemittelflasche an die Service-
Stutzen des Absperrventils angeschlossen.

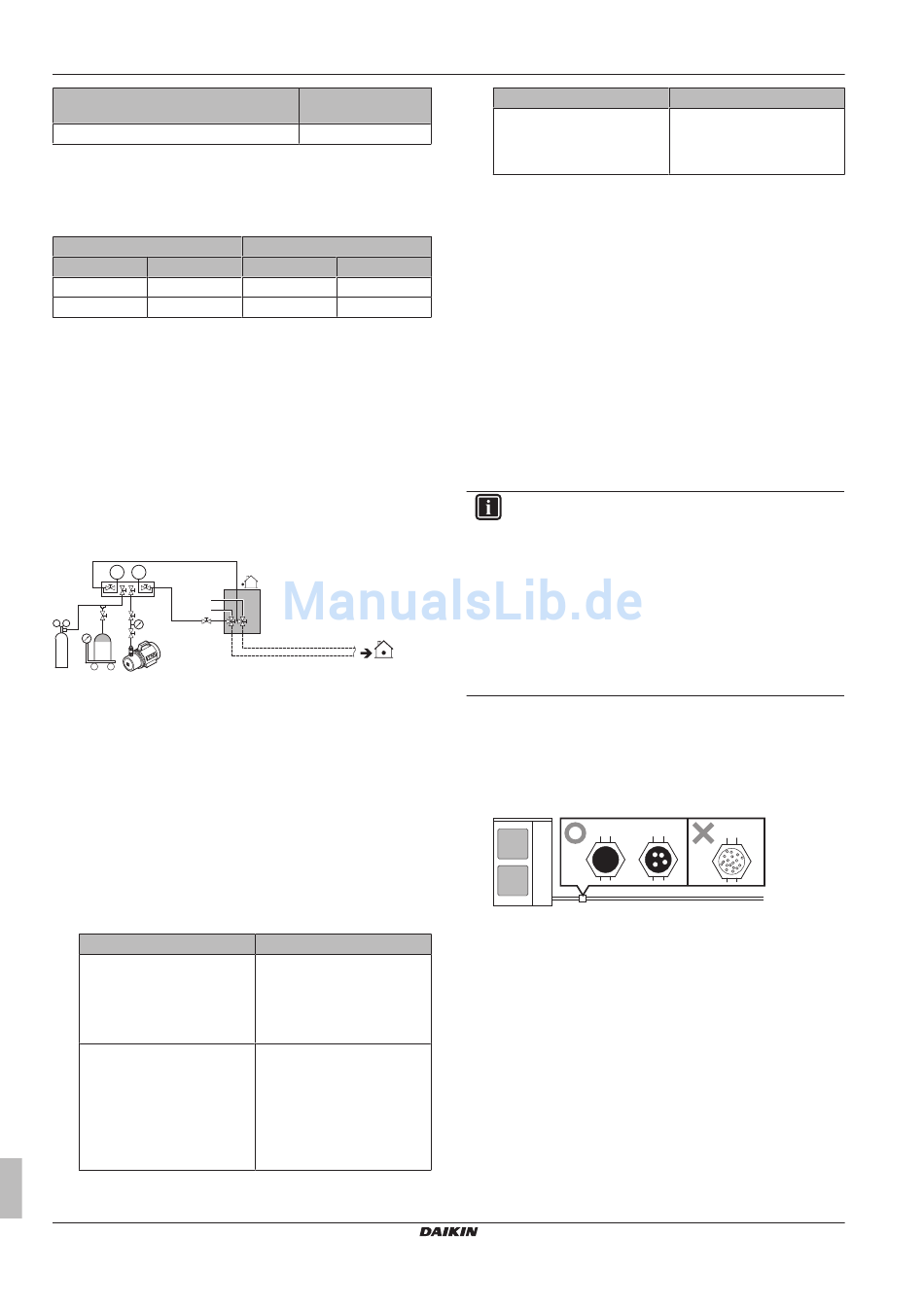

1 Wie gezeigt anschließen. Sicherstellen, dass alle Außeneinheit-
Absperrventile sowie das Ventil A geschlossen sind.
p < p >
A B
g
f
a
d
C
N2
b c e
a Druckminderventil
b Stickstoff
c Waage
d Kältemittelbehälter R410A (Siphonsystem)
e Vakuumpumpe
f Absperrventil Flüssigkeitsleitung
g Absperrventil der Gasleitung
A Ventil A
B Ventil B
C Ventil C
2 Die Ventile B und C öffnen.
3 Die Vor-Befüllung mit Kältemittel vornehmen, bis die festgelegte
zusätzliche Menge eingefüllt ist oder bis keine weitere Vor-
Befüllung mehr möglich ist. Dann die Ventile B und C
schließen.
4 Eine der folgenden Maßnahmen ergreifen:
Wenn
Die festgelegte zusätzliche
Kältemittelmenge ist erreicht
Es ist zu viel Kältemittel
eibgefüllt worden
Installations- und Betriebsanleitung
16
(a)
der Dann ist B ...
1,2 kg
Rohrstärke metrisch
Ø6 mm 0,018
Ø10 mm 0,066
Dieser Schritt
Dann
Das Sammelrohr von der
Flüssigkeitsleitung trennen.
Fahren Sie fort, indem Sie den
Instruktionen in "Sichtglas
prüfen" folgen.
Gewinnen Sie Kältemittel
zurück.
Trennen Sie das Sammelrohr
von der Flüssigkeitsleitung.
Fahren Sie fort, indem Sie den
Instruktionen in "Sichtglas
prüfen" folgen.
Wenn
Die bestimmte Menge an
zusätzlich einzufüllendem
Kältemittel ist noch nicht
erreicht
Sichtglas prüfen
Wenn die zusätzlich einzufüllende Kältemittelmenge erreicht ist,
indem Sie gemäß den Instruktionen unter "Vor-Befüllen mit
Kältemittel" vorgegangen sind, fahren Sie wie folgt fort:
5 Alle Außeneinheit-Absperrventile öffnen.
6 Befolgen Sie alle Sicherheitshinweise in
Seite 21 und "7 Erstmalige Inbetriebnahme" auf
7 Schalten Sie die Außeneinheit ein, aber lassen Sie den
Betriebsschalter auf AUS (siehe
elektrischen Leitungen an die Außeneinheit an" auf
8 Stellen Sie
Einstellung [2‑0] und [2‑1] (siehe
Einstellungen" auf
kann
9 Schalten Sie die Inneneinheiten ein.
10 Den Betriebsschalter auf EIN schalten.
Ergebnis: Die Einheit nimmt den Betrieb auf.
INFORMATION
▪ Wenn während dieses Verfahrens ein Fehler erkannt
wird (z. B. durch ein geschlossenes Absperrventil), wird
ein Fehlercode angezeigt. Informieren Sie sich in
diesem Fall in
Kältemittel" auf Seite 17
entsprechenden Maßnahmen, um das Problem zu
beseitigen.
▪ Ein manueller
werden, indem der Betriebsschalter auf AUS geschaltet
wird. Dann stoppt die Einheit den Betrieb und geht
zurück in den Status Inaktiv.
11 Das Sichtglas der Außeneinheit prüfen. Wenn das Kältemittel
NICHT im versiegelten Status ist, dann füllen Sie Extra-
Kältemitte ein, wie es in den Instruktionen unter "Kältemittel
einfüllen (bei laufendem Verdichter)" beschrieben ist, aber
die festgelegte zusätzliche Kältemittelmenge darf NICHT um
über 10% überschritten werden (siehe
Kältemittelmenge bestimmen" auf
O Versiegelter Status (= genug Kältemittel)
X Nicht genug Kältemittel
a Sichtglas
b Voll mit Flüssigkeit gefüllt
c Etwas Schaum in der Flüssigkeit
d Viel Schaum in der Flüssigkeit
12 Den Betriebsschalter auf AUS schalten.
Kältemittel einfüllen (bei laufendem Verdichter)
Die verbliebene zusätzlich einzufüllende Kältemittelmenge kann
durch Betreibern der Außeneinheit eingefüllt werden.
13 Wie gezeigt anschließen. Darauf achten, dass Ventil A
geschlossen ist.
Dann
Fahren Sie fort, indem Sie den
Instruktionen in "Kältemittel
einfüllen (bei laufendem
Verdichter)" folgen.
"6 Konfiguration" auf
"5.6.4 So schließen Sie die
die Ziel-Verdampfungstemperatur
"6.1.8 Modus 2: Bauseitige
Seite 23).
"5.5.4 Fehlercodes bei Einfüllen von
und ergreifen Sie die
Befüllvorgang kann
"5.5.2 Die zusätzliche
Seite 15).
b c d
a
Luftgekühltes Kältemittel-Kondensatorgerät
4P495373-1 – 2017.07
Seite 25.
Seite 19).
ein mit
abgebrochen
LRMEQ3+4BY1
