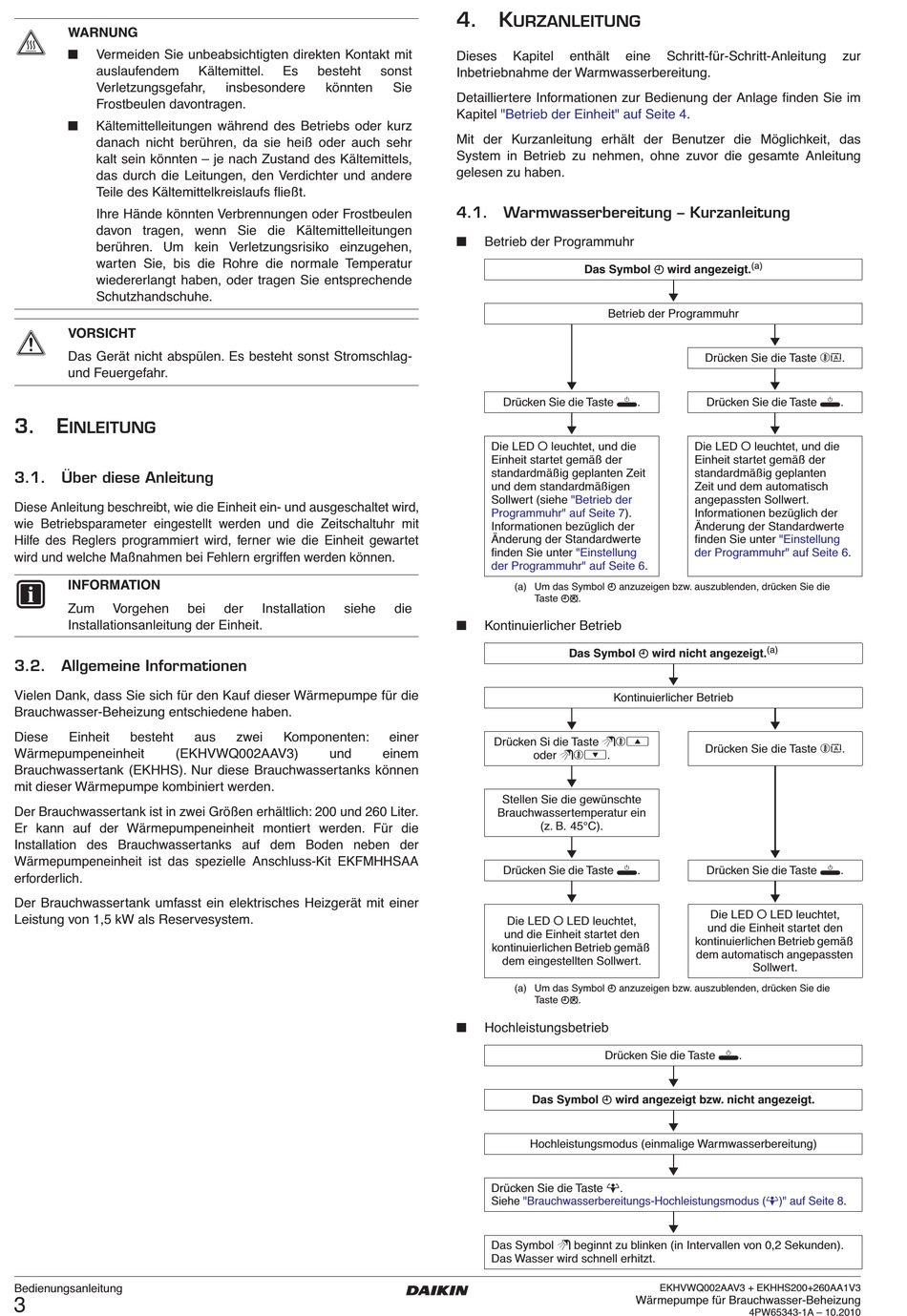

WARNUNG
■
Vermeiden Sie unbeabsichtigten direkten Kontakt mit
auslaufendem
Verletzungsgefahr,
Frostbeulen davontragen.
■
Kältemittelleitungen während des Betriebs oder kurz
danach nicht berühren, da sie heiß oder auch sehr
kalt sein könnten – je nach Zustand des Kältemittels,
das durch die Leitungen, den Verdichter und andere
Teile des Kältemittelkreislaufs fließt.
Ihre Hände könnten Verbrennungen oder Frostbeulen
davon tragen, wenn Sie die Kältemittelleitungen
berühren. Um kein Verletzungsrisiko einzugehen,
warten Sie, bis die Rohre die normale Temperatur
wiedererlangt haben, oder tragen Sie entsprechende
Schutzhandschuhe.
VORSICHT
Das Gerät nicht abspülen. Es besteht sonst Stromschlag-
und Feuergefahr.
3.
E
INLEITUNG
3.1. Über diese Anleitung
Diese Anleitung beschreibt, wie die Einheit ein- und ausgeschaltet wird,
wie Betriebsparameter eingestellt werden und die Zeitschaltuhr mit
Hilfe des Reglers programmiert wird, ferner wie die Einheit gewartet
wird und welche Maßnahmen bei Fehlern ergriffen werden können.
INFORMATION
Zum
Vorgehen
Installationsanleitung der Einheit.
3.2. Allgemeine Informationen
Vielen Dank, dass Sie sich für den Kauf dieser Wärmepumpe für die
Brauchwasser-Beheizung entschiedene haben.
Diese
Einheit
besteht
Wärmepumpeneinheit
(EKHVWQ002AAV3)
Brauchwassertank (EKHHS). Nur diese Brauchwassertanks können
mit dieser Wärmepumpe kombiniert werden.
Der Brauchwassertank ist in zwei Größen erhältlich: 200 und 260 Liter.
Er kann auf der Wärmepumpeneinheit montiert werden. Für die
Installation des Brauchwassertanks auf dem Boden neben der
Wärmepumpeneinheit ist das spezielle Anschluss-Kit EKFMHHSAA
erforderlich.
Der Brauchwassertank umfasst ein elektrisches Heizgerät mit einer
Leistung von 1,5 kW als Reservesystem.
Bedienungsanleitung
3
Kältemittel.
Es
besteht
insbesondere
könnten
bei
der
Installation
siehe
aus
zwei
Komponenten:
und
4.
K
URZANLEITUNG
Dieses
Kapitel
sonst
Inbetriebnahme der Warmwasserbereitung.
Sie
Detailliertere Informationen zur Bedienung der Anlage finden Sie im
Kapitel
"Betrieb der Einheit" auf Seite
Mit der Kurzanleitung erhält der Benutzer die Möglichkeit, das
System in Betrieb zu nehmen, ohne zuvor die gesamte Anleitung
gelesen zu haben.
4.1. Warmwasserbereitung – Kurzanleitung
■
Betrieb der Programmuhr
Drücken Sie die Taste Y.
Die LED 0 leuchtet, und die
Einheit startet gemäß der
standardmäßig geplanten Zeit
und dem standardmäßigen
Sollwert (siehe
Programmuhr" auf Seite
Informationen bezüglich der
Änderung der Standardwerte
finden Sie unter
der Programmuhr" auf Seite
(a) Um das Symbol p anzuzeigen bzw. auszublenden, drücken Sie die
Taste pr.
die
■
Kontinuierlicher Betrieb
einer
Drücken Si die Taste wbi
einem
oder wbj.
Stellen Sie die gewünschte
Brauchwassertemperatur ein
(z. B. 45°C).
Drücken Sie die Taste Y.
Die LED 0 LED leuchtet,
und die Einheit startet den
kontinuierlichen Betrieb gemäß
dem eingestellten Sollwert.
(a) Um das Symbol p anzuzeigen bzw. auszublenden, drücken Sie die
Taste pr.
■
Hochleistungsbetrieb
Das Symbol p wird angezeigt bzw. nicht angezeigt.
Hochleistungsmodus (einmalige Warmwasserbereitung)
Drücken Sie die Taste P.
Siehe
"Brauchwasserbereitungs-Hochleistungsmodus (P)" auf Seite
Das Symbol w beginnt zu blinken (in Intervallen von 0,2 Sekunden).
Das Wasser wird schnell erhitzt.
enthält
eine
Schritt-für-Schritt-Anleitung
4.
Das Symbol p wird angezeigt.
▼
Betrieb der Programmuhr
Drücken Sie die Taste ba.
▼
Drücken Sie die Taste Y.
▼
Die LED 0 leuchtet, und die
Einheit startet gemäß der
standardmäßig geplanten
Zeit und dem automatisch
"Betrieb der
angepassten Sollwert.
7).
Informationen bezüglich der
Änderung der Standardwerte
finden Sie unter
"Einstellung
der Programmuhr" auf Seite
6.
Das Symbol p wird nicht angezeigt.
▼
Kontinuierlicher Betrieb
▼
Drücken Sie die Taste ba.
▼
▼
Drücken Sie die Taste Y.
▼
Die LED 0 LED leuchtet,
und die Einheit startet den
kontinuierlichen Betrieb gemäß
dem automatisch angepassten
Drücken Sie die Taste Y.
▼
▼
▼
▼
EKHVWQ002AAV3 + EKHHS200+260AA1V3
Wärmepumpe für Brauchwasser-Beheizung
zur
(a)
▼
▼
▼
"Einstellung
6.
(a)
▼
▼
▼
Sollwert.
8.
4PW65343-1A – 10.2010
