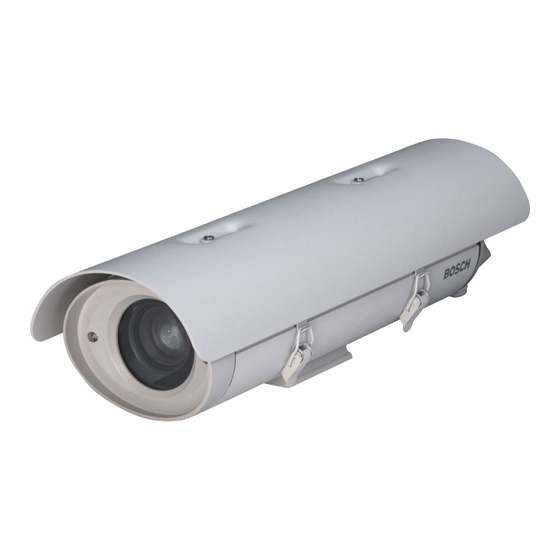

- Seite 1 Kameragehäuse der Serie HSG9483 Bedienungshandbuch DE Außenanwendungen...
-
Seite 2: Wichtige Sicherheitshinweise
Gewitters oder wenn es über einen längeren Zeitraum nicht verwendet wird, indem Sie den Stecker aus der Steckdose ziehen und die Verbindung zum Kabelsystem trennen. So kann das Gerät nicht durch einen Blitzeinschlag oder Überspannung beschädigt werden. Bosch Security Systems | 6. April 2004... -
Seite 3: Geräte Für Den Inneneinsatz
Die maximale Betriebstemperatur für dieses Gerät sollte nicht überschritten werden. 2. Mechanische Belastung - Beim Aufbau des Geräts in einem Rack ist auf mögliche Gefahren durch ungleiche mechanische Belastung zu achten. Bosch Security Systems | 6. April 2004... -
Seite 4: Inhaltsverzeichnis
EXPLOSIONSDARSTELLUNG ..........13 Bosch Security Systems | 6. April 2004... -
Seite 5: Auspacken
Heizelem. = Heizelement; Gebl. = Gebläse; SB = Sonnenblende Hinweise: Mit Heizelement und Gebläse, sofern zutreffend. Heizelemente und Gebläse für alle Modelle für Betrieb bei 50/60 Hz. Diese Modelle verfügen über einen 4-poligen Anschluss und einen BNC-Anschluss anstelle von Durchführungshalterungen. Bosch Security Systems | 6. April 2004... -
Seite 6: Installation
4,3 mm - 11,9 mm Kabelform: Rund Leiter: 3-adrig und 2-adrig Sicherheitsprüfung: UL/C.S.A., UL VW-1 Verwendung: Außeneinsatz Temperaturbereich: 105° C Spannung: 300 V Quelle: Belden 19509, 3-adrig Abbildung 1: Entriegeln der Abdeckung Northwire FSJT183-81K, 3-adrig Bosch Security Systems | 6. April 2004... -
Seite 7: Installation Der Kamera Und Des Objektivs
Schieben Sie das gesamte Gerät nach vorne gelangen und die Kamera und das Objektiv bis ca. 5 mm vor die Scheibe. Ziehen Sie beschädigen. die Schrauben in den dafür vorgesehenen Löchern an (siehe Abbildung 4). Bosch Security Systems | 6. April 2004... - Seite 8 Anschlussdose geführt werden, falls er Falls Sie die Halterung nicht fest genug nicht durch die Halterung verläuft. anziehen, führt dies zu Wassereintritt und Beschädigung aller elektronischen Teile. d. Montieren Sie den Befestigungsfuß an der oberen Gehäusehalterung. Bosch Security Systems | 6. April 2004...
- Seite 9 Gehäuse, und ziehen Sie die Halterung mit einem Drehmoment von 8,5 Nm bis 9,0 Nm fest. Dieses Drehmoment entspricht etwa 1 bis 1-1/2 Drehungen nach dem Punkt, an dem die Halterung am Draht zu greifen beginnt. Bosch Security Systems | 6. April 2004...
-
Seite 10: Videokoaxverbindung
4.10 Endmontage angegebenen Kabel. Verschließen Sie alle ungenutzten Öffnungen in der hinteren Abdeckung mit den mitgelieferten Montieren Sie die letzte 3/8 Zoll-NPT- Schutzkappen. Halterung in das letzte freie Loch in der hinteren Abdeckung. Bosch Security Systems | 6. April 2004... -
Seite 11: Sonnenblende
(siehe Abbildung 9 sowie den Schaltplan für Verbindungsstifte). Kameraspannung Sicherungsnennwert 24 V AC 2 A, 250 V AC 115 V AC 1 A, 250 V AC 230 V AC 500 mA, 250 V AC Bosch Security Systems | 6. April 2004... -
Seite 12: Videokoaxverbindungen
Kamera an. Klemmring Kabelmutter Dichtung Nur 24 V Rückwärtiges Gehäuse Wechselstrom! Interne Zugentlastungs- klemme Gewindering Unterlegscheibe aus Metall mit Stecker Nur 230 V Wechselstrom! Buchse Abbildung 9: Montage des 4-poligen Anschlusssteckers Bosch Security Systems | 6. April 2004... -
Seite 13: Explosionsdarstellung
Heizkombination für 24 V AC (HSG9483/20/21/22) 77013-00 Befestigungsfuß für 35722-00 Heizelement für 115 V AC (HSG9483/61) HSG9483/00/20/21/50/51/61 35723-00 Heizkombination für 220 V AC 77078-00 Befestigungsfuß für HSG9483/22/52/53 (HSG9483/50/51/52/53) Abbildung 10: Explosionsdarstellung und Teileliste für HSG 9483 Bosch Security Systems | 6. April 2004... - Seite 14 Tel: 800-326-3270 Niederlande Tel: 65 (6) 319 3486 Fax: 1-717-735-6560 Tel: +31 40 27 80000 www.boschsecuritysystems.com © 2004 Bosch Security Systems GmbH 3935 890 46732 04-06 | Aktualisiert am 6. April 2004 | Die Angaben können ohne vorherige Ankündigung geändert werden.
