Connexions/Utilisation / Anschlüsse/Bedienung

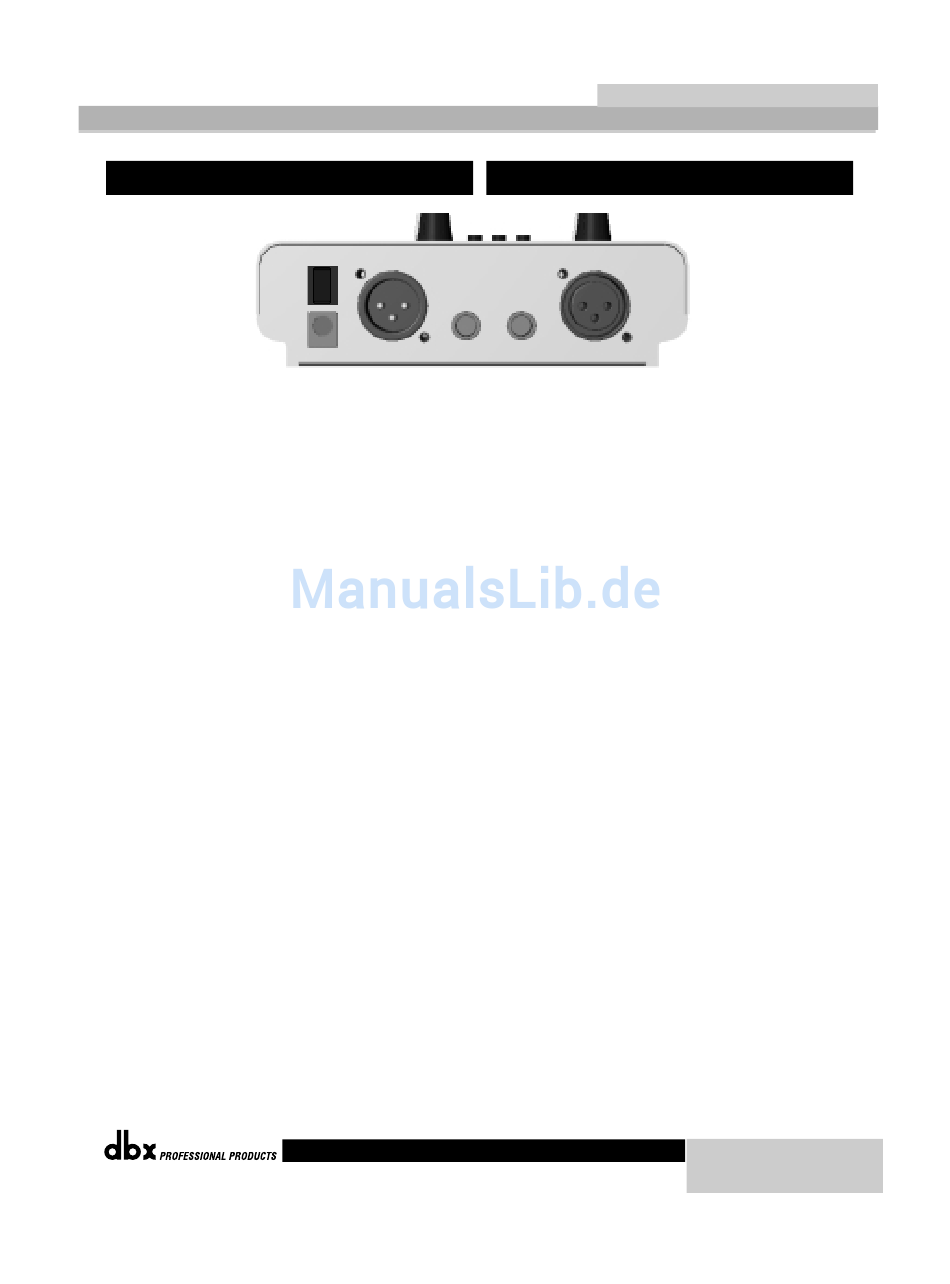

Face arrière (de gauche à droite)
Embase pour adaptateur secteur
Reliez l'adaptateur secteur PS 0913 fourni à ce
connecteur.
Passe câble
Afin d'éviter toute coupure inopinée de l'ali-
mentation, nous vous conseillons de bloquer le
cordon secteur autour de ce passe-câble.
Sortie sur connecteur XLR
La sortie XLR du Mini-Pre est symétrique. Cette
sortie XLR est idéale pour la connexion directe
du Mini-Pre à l'entrée XLR d'une console de
mixage. Note : Les sorties XLR et jack
6,35 mm peuvent être utilisées simultanément.
Câblage du connecteur XLR : Broche 1 =
Masse, Broche 2 = Plus et Broche 3 = Moins.
Sortie symétrique sur jack stéréo 6,35 mm
Le connecteur jack 6,35 mm de sortie du
Mini-Pre est stéréo et symétrique. Cette sortie
jack 6,35 mm est idéale pour la connexion
directe du Mini-Pre à l'entrée jack 6,35 mm des
consoles de mixage et/ou des amplificateurs de
puissance. Note : Les sorties XLR et jack
6,35 mm peuvent être utilisées simultanément.
Entrée sur connecteur XLR
L'entrée XLR du Mini-Pre est symétrique.
L'entrée XLR est idéale pour la connexion des
micros.
Câblage du connecteur XLR : Broche 1 =
Masse, Broche 2 = Plus et Broche 3 = Moins.
®
Mini-Pre Mode d'emploi / Mini-Pre Bedienungshandbuch
Beschreibung der Rückseite (von links nach rechts)
Netzanschluss
Hier schließen Sie das mitgelieferte PS 0913
Netzteil an.
Netzteil-Zugentlastung
Um überraschende Unterbrechungen der
Stromversorgung zu verhindern, sollten Sie das
Netzkabel in einer Schleife um den Haken der
Netzteil-Zugentlastung legen.
XLR Ausgang
Der XLR Ausgang des Mini-Pre ist symmetriert.
Der XLR Ausgang ist ideal geeignet, um den
Mini-Pre direkt an den XLR Eingang eines
Mischpults anzuschließen.
Anmerkung: Sie können die XLR und 1/4"
Ausgänge gleichzeitig verwenden. XLR Polbelegung:
Pol 1 = Masse, Pol 2 = positiv und Pol 3 = negativ
Symmetrischer 1/4" TRS Ausgang
Der 1/4" Ausgang des Mini-Pre ist ein impe-
danz-symmetrischer TRS-Anschluss. Der 1/4"
Ausgang ist ideal geeignet, um den Mini-Pre
direkt an den 1/4" Eingang eines Mischpults
und/oder
einer
Endstufe
Anmerkung: Sie können die XLR und 1/4"
Ausgänge gleichzeitig verwenden.
XLR Eingang
Der XLR Eingang des Mini-Pre ist symmetriert.
Der XLR Eingang ist ideal für den Anschluss
eines Mikrofons geeignet.
XLR Polbelegung: Pol 1 = Masse, Pol 2 = posi-
tiv und Pol 3 = negativ
Mini-Pre
anzuschließen.
7
