- Seite 1 8760 South Sandy Parkway • Sandy, Utah 84070 Tel: +1 (801) 568-7660 Fax: +1 (801) 568-7583 Schicken sie uns eine E-mail us an: customer@dbxpro.com oder besuchen sie uns im Internet unter: www.dbxpro.com A Harman International Industries, Incorporated, alle Rechte vorbehalten. 18-0555-A...
- Seite 2 Director of Engineering - dbx 8760 S. Sandy Parkway Sandy, Utah 84070, USA Datum: 21. Februar 2008 European Contact: Ihr nationales dbx Verkaufs- and Service Büro (Vertrieb) oder auch: Harman Music Group 8760 South Sandy Parkway Sandy, Utah 84070 USA...

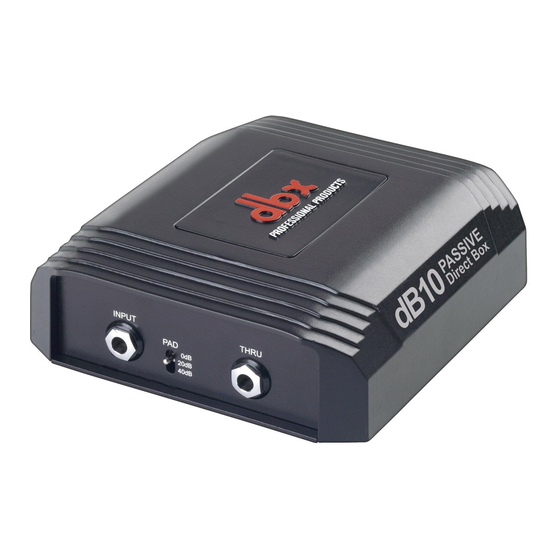

- Seite 3 BODENDECKELS, ODER ANDERE MARKIERUNGEN UND RICHTLINIEN. Einführung Herzlichen Glückwunsch zum Erwerb der dB10 Passiv Direkt Box. Die dB10 DI Box bietet ihnen alle Vorteile einer hochqualitativen Direkt Box. Zudem erhält sie die echte Klangcharakteristsik und die klangliche Integrität ihrer Signalquelle, durch den...
- Seite 4 Anschlüsse und sogenannter „low-noise“ Schaltkreise. Die dB10 DI Box beinhaltet eine Signalabsenkungsschalter für Instrumente, Linepegel und sogar Lautsprechersignale. Sie können desweiteren noch mehr Einfluss auf ihr Signal nehmen, indem sie den Polaritätsumkehr Schalter benutzen, mit dem sie das Phasenverhältnis zwischen dem direkten und dem mikrofoniertem Signal bestimmen können.
-
Seite 5: Die Vorderseite
Die Vorderseite Die Vorderseite 1. INPUT Schliessen sie hier ihre Signalquelle an diese 1/4” nicht symmetrierte T/S Buchse an. 2. PAD Wählen sie ein Signalniveau von 0dB, 20dB, oder 40dB durch diesen Schalter. Dies ermöglicht ein breites Spektrum von Eingangssignalen. 3. -
Seite 6: Die Rückseite
1. PIN 1 (LIFT/GND) Indem sie diesen Schalter in die LIFT Position bringen, wird der interne Pin des Ausgangs „entfernt“, sodass die Gehäusemasse des dB10 von der Masse ihres restlichen Systems gelöst ist. Dieser Vorgang eliminiert viele Brumm- oder Rauschprobleme, die aufgrund einer Masseschleife entstehen können. - Seite 7 Was macht eine Direkt Box eigentlich? Die grundlegende Funktion einer DI Box ist die, ein nicht symmetriertes Signal, wie das einer Gitarre zum Beispiel, in ein symmetriertes Signal zu wandeln. Symmetrierte Signale sind besser in der Übertragung, hat man lange Kabelwege. Wie die Musikalien-herstellende Industrie weiss, ist der Vorteil eines symmetrierten Signals am Empfangsgerät realisiert, wie zum Beispiel an einem Mikrofonvorverstärker oder dem Eingang eines Mischpultes.
- Seite 8 Beispiel Setup 1: Gitarrensignal wird an den Verstärker gesendet und gleichzeitig an die PA/Mixer Beispiel Setup 2: Das direkte Gitarrensignal und das verstärkte Gitarrensignal wird auf zwei Kanäle zum Mischer gesendet...
-
Seite 9: Spezielle Funktionen
Spezielle Funktionen Polaritätsumkehrung Die Polaritätsumkehrungsfunktion wird in Situationen angewendet, bei denen die DI Box als Splitbox verwendet wird. Zwei „quasi“ Parallel-Signale werden in zwei Kanäle am Mischer gespeist und eventuell hart nach links und rechts im Panorama gedreht, um einen schönen Stereo-Klang zu erzeugen. Indem sie die Polaritätsumkehrung aktivieren, verändern sie das Phasenverhältnis der zwei Signale, was normalerweise in einem sehr veränderten Klangergebnis resultiert. - Seite 10 Service Kontaktinformation Sollten sie jemals technischen Support benötigen, kontaktieren sie den dbx Kundenservice. Stellen sie sicher, dass sie ihr Problem detailiert beschreiben können. Legen sie sich die Seriennummer ihres Gerätes bereit – diese finden sie aufgedruckt auf ein Etikett auf der Unterseite ihres Gerätes. Haben sie sich nicht schon die Zeit genommen, ihre Garantiekarte auszufüllen und einzuschicken, so...
- Seite 11 Gerätemerkmale Schaltkreis Typ: Passiv Eingang: Anzahl der Anschlüsse: 1 Anschluss: 1/4” TS (Spitze „Hot“, Ring Masse) Typ: Nicht Symmetriert, RF Gefiltert Absenkungs Pad: Schaltbar: 0, 20, 40 dB Filter: Schaltbar: Low Pass @ 6 kHz (nur bei der 40 dB Pad Position) Max Eingangs Level (0 dB Pad): +33bBu (20 dB Pad): +33 dBu (40 dB Pad): +33 dBu...
-
Seite 12: Garantie
Garantie Wir bei dbxsind stolz auf unsere Produkte und geben für jedes folgende Garantie: Die Bedingungen der Garantieleistung unterliegen den Abkommen des jeweiligen Verteilerlandes. Für weitere Informationen hinsichtlich der in Ihrem Land bestehenden Garantiebedingungen steht Ihnen Ihr Fachhändler zur Verfügung. BEMERKUNG: Die in diesem Handbuch gegebenen Informationen können jederzeit ohne Vorankündigung geändert werden.
